Komwil, een vertrouwde fabrikant en leverancier van elektrische meet- en beveiligingsapparatuur in China, biedt0,72-40,5 kV stroomtransformator (CT's) voor binnenvoor industriële, commerciële en utiliteitstoepassingen.
0,72-40,5 kV stroomtransformator voor binnenwerkt op basis van elektromagnetische inductie, waarbij hoge primaire stromen worden omgezet in lagere, meetbare secundaire stromen om nauwkeurige meting en bescherming mogelijk te maken.
1. Elektromagnetische inductie: Wisselstroom door de primaire geleider genereert een magnetisch veld in de ijzeren kern, waardoor een proportionele stroom in de secundaire wikkeling wordt geïnduceerd (bijvoorbeeld een verhouding van 1000:1).
2. Signaalisolatie: Secundaire stroom (doorgaans 5A of 1A) is geïsoleerd van het primaire hoogspanningscircuit, waardoor de veiligheid voor personeel en apparatuur wordt gegarandeerd.
3. Nauwkeurigheidscontrole: Materialen met een hoge magnetische geleidbaarheid, zoals siliciumstaalplaten of nanokristallijne legeringen, minimaliseren hysteresisverliezen en bereiken een nauwkeurigheid tot 0,2 niveau (fout ± 0,2%), in overeenstemming met de IEC 60044-1-normen.

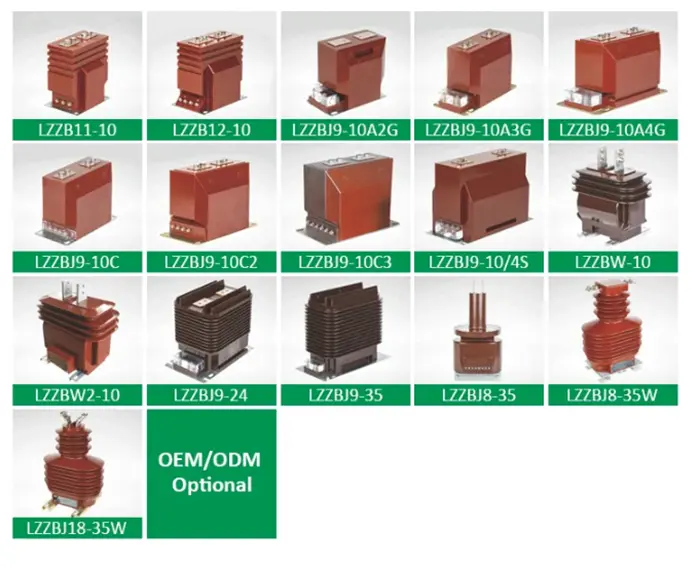

1. Elektromagnetische CT
Kenmerken: ijzeren kern met wikkeling, kosteneffectief, zeer stabiel.
Toepassingen: Distributiesystemen onder 10 kV, bijvoorbeeld industriële of commerciële elektriciteitsmeting.
Parameters Voorbeeld: Nominale stroomverhouding 200/5A, belastingsimpedantie 2,5 Ω (GB/T 20840.2-2014).
2. Elektronische CT
Kenmerken: Maakt gebruik van Hall-elementen of glasvezelsensoren, brede frequentieband (0,1 Hz – 1 MHz), sterke EMI-weerstand.
Toepassingen: nieuwe energieopwekking, tractiesystemen voor hogesnelheidstreinen.
3. Rogowski-spoel
Kenmerken: Kernloos ontwerp, hoge lineariteit, geschikt voor tijdelijke stroommeting.
Parameters Voorbeeld: Uitgangssignaal 0,333V/kA, lineaire fout <±0,1% (IEEE C57.13-2016).
Elektriciteitsmeting
Zeer nauwkeurige industriële of commerciële meters, die doorgaans een nauwkeurigheid van 0,5S vereisen (±0,5%), conform DL/T 725-2013.
Beveiliging van relais
Overstroom- of differentiële bescherming; CT's moeten aan specifieke foutlimieten voldoen (bijv. 5P20, fout ≤5% bij 20× nominale stroom).
Industriële monitoring
Hoogfrequente of hogesnelheidstoepassingen (bijvoorbeeld staalfabrieken, inductieovens) vereisen elektronische CT's met een frequentierespons >10 kHz.
Nominale stroom: Kies 1,2–1,5× de belastingsstroom voor optimale bescherming.
Nauwkeurigheidsniveau: Gebruik 0,2 voor meet-CT's; 5P/10P voor beveiligings-CT's.
Vermijd open circuit op secundair: Kan gevaarlijke kV-spanning genereren.
Isolatiecontrole: Controleer regelmatig of de isolatieweerstand van de0,72-40,5 kV stroomtransformator voor binnenbedraagt ≥1MΩ.
Scenariomatching: Selecteer het CT-type (elektromagnetisch, elektronisch, Rogowski) op basis van toepassingsbehoeften, nauwkeurigheid, kosten en betrouwbaarheid.
