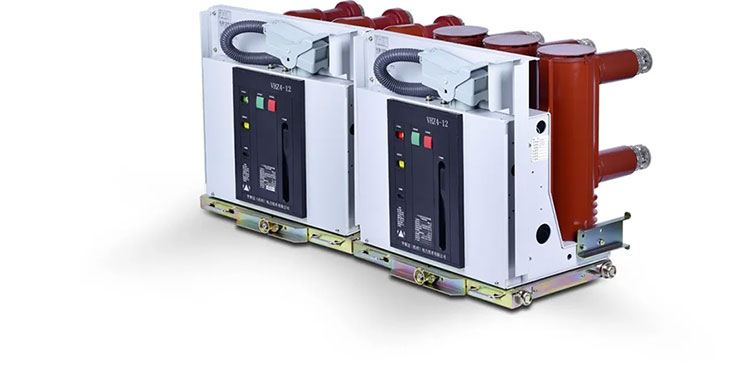

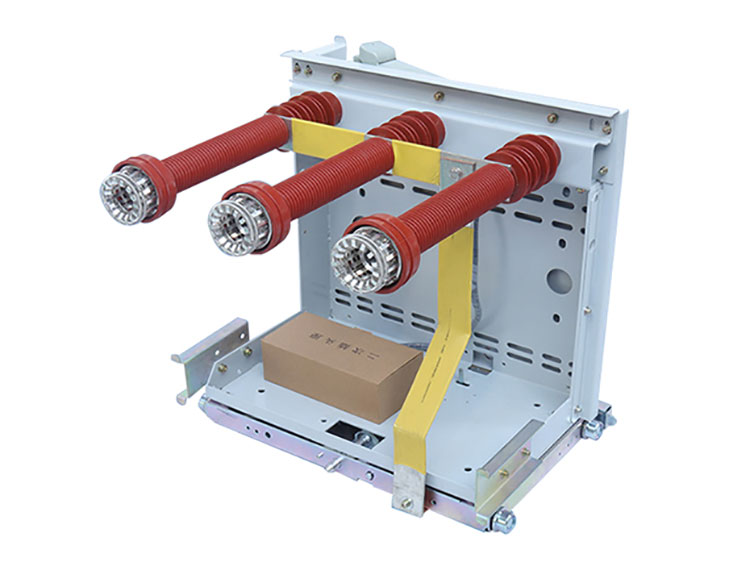

Komwil, een Chinese fabrikant en leverancier, levert kwaliteitVacuümstroomonderbreker voor buiten, die foutstromen onderbreekt met behulp van een vacuümboogdovende kamer en een veer- of elektromagnetisch bedieningsmechanisme. Met hun compacte structuur, snelle boogonderbreking en sterke aanpassingsvermogen aan de omgeving worden deze onderbrekers op grote schaal geïnstalleerd in elektrische netwerken buitenshuis met nominale spanningen die doorgaans variëren van 5 kV tot 40,5 kV.
Een buitenvacuümstroomonderbreker is ontworpen voor installatie in stroomdistributieomgevingen in de open lucht. Het maakt gebruik van een vacuümonderbreker als boogdovend medium en werkt via een veer of elektromagnetisch mechanisme om het elektrische circuit te openen en te sluiten.
Wanneer er een fout optreedt, worden de contacten in de vacuümkamer gescheiden en ontstaat er een elektrische boog. Omdat de omgeving onder hoog vacuüm staat, wordt de boog snel gedoofd en wordt de stroom veilig onderbroken. Deze onderbrekers worden vaak gebruikt in buitenstations, op palen gemonteerde distributiesystemen en netwerkinfrastructuur.
De werking van eenVacuümstroomonderbreker voor buitenbestaat hoofdzakelijk uit twee delen: de vacuümonderbreker en het bedieningsmechanisme.
Vacuümboogonderbreking
Wanneer de onderbreker opent, ontstaat er een boog tussen de scheidende contacten. In de vacuümkamer verdwijnt de boog snel omdat er bijna geen gasdeeltjes zijn die deze in stand houden.
Energieopslagmechanisme
Het veermechanisme slaat mechanische energie op en geeft deze tijdens bedrijf vrij, waardoor de contacten snel bewegen en de stroom worden onderbroken.
Snelle werkingstijd
De typische openingstijd is ≤45 ms, waardoor de onderbreker fouten kan isoleren voordat de schade aan de apparatuur zich door het systeem verspreidt.
Een professionele Chinese fabriek die apparatuur voor buitenvacuümstroomonderbrekers produceert, volgt gewoonlijk standaard technische indicatoren die in distributienetwerken worden gebruikt.
Nominale spanning
Gemeenschappelijke niveaus zijn 12 kV, 24 kV en 40,5 kV.
Nominale stroom
Typische nominale stroom varieert van 630A tot 1600A, afhankelijk van de systeemcapaciteit.
Kortsluit-breekstroom
De meeste stroomonderbrekers ondersteunen een onderbrekingscapaciteit van 20 kA tot 31,5 kA.
Omgevingsomstandigheden
Buitenapparatuur werkt over het algemeen binnen een temperatuurbereik van -40°C tot +40°C en is ontworpen met vervuilingsbestendigheid voor vervuilde omgevingen.
Mechanische levensduur
De mechanische levensduur van veel sloophamers bedraagt 10.000 schakelingen of meer.
Een correcte installatie zorgt voor een stabiele werking van een vacuümstroomonderbreker voor buitengebruik in het veld.
Montagestructuur
De sloophamer wordt bevestigd op een speciaal stalen frame of paalconstructie, meestal geïnstalleerd op een hoogte van 4 meter of hoger.
Assemblage van componenten
Componenten worden opeenvolgend geïnstalleerd: structureel frame → paalisolator → vacuümonderbreker → railverbindingen.
Elektrische aansluiting
De afstand tussen de uitgangslijnen en de poolafstand moeten voldoen aan de ontwerpnormen, en de aansluitingen moeten worden beschermd met corrosiewerend vet.
1. Snel blussen van de boog
Vacuümonderbrekingstechnologie maakt snelle boogonderdrukking mogelijk en vermindert het risico op schade aan apparatuur.
2. Milieuvriendelijk ontwerp
Er is geen isolatieolie of SF6-gas nodig, waardoor lekkage of emissies worden voorkomen.
3. Lage onderhoudsvereisten
De afgedichte vacuümkamer vermindert slijtage aan interne contacten en minimaliseert routinematig onderhoud.
4. Compacte en lichtgewicht structuur
Vergeleken met traditionele olie-stroomonderbrekers is de structuur kleiner en gemakkelijker te transporteren en te installeren.
5. Aanpassing aan buitenomstandigheden
Composietisolatiematerialen zoals siliconenrubber of epoxyhars helpen weerstand te bieden aan flashover van vervuiling, ultraviolette straling en temperatuurveranderingen.
