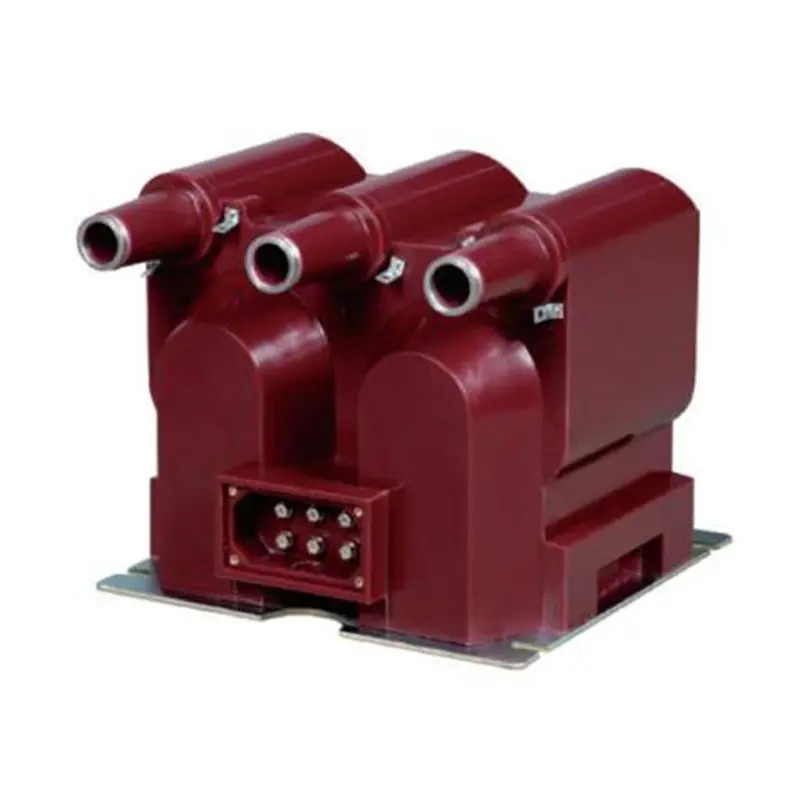

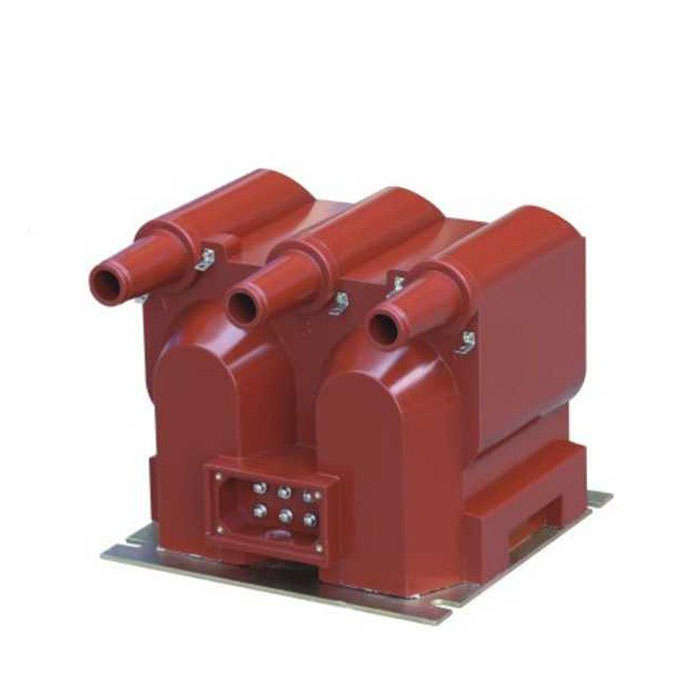

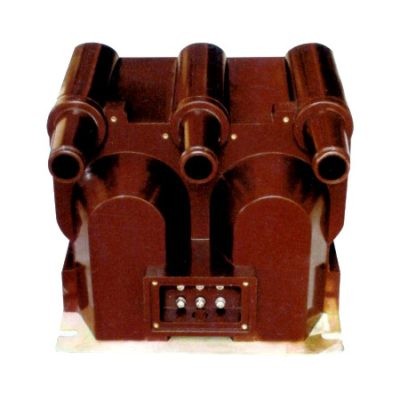

Als professionele fabrikant in China wil Comewill u een hoogwaardige JSZV12-10R-spanningstransformator leveren. Naast zijn structurele aanpassingsvermogen blinkt de transformator uit in operationele veiligheid en continuïteit. Een opvallend kenmerk is het hot-swappable zekeringontwerp: de primaire wikkelingen van fasen A, B en C zijn geïntegreerd met kortsluitbeveiligingszekeringen die via de secundaire terminal kunnen worden vervangen zonder de werking van het systeem te onderbreken.

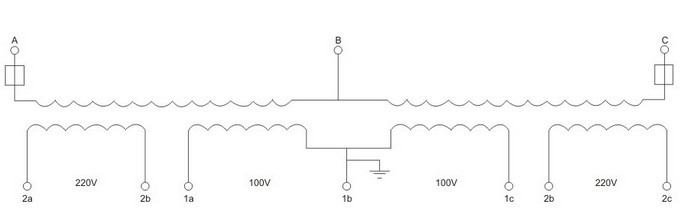

De JSZV12-10R is ontworpen om zich aan te passen aan uiteenlopende omstandigheden ter plaatse. Het ondersteunt een standaard driefasige "V"-bedradingsconfiguratie en kan gemakkelijk worden gedemonteerd in twee onafhankelijke eenfasige eenheden, wat flexibiliteit biedt bij installatie en systeemontwerp.
De JSZV12-10R-spanningstransformator is speciaal gebouwd om te voldoen aan de strenge eisen van 10 kV-stroomsystemen binnenshuis, waarbij meetnauwkeurigheid wordt gecombineerd met operationele betrouwbaarheid.
1. Dual-secundaire uitvoerfunctionaliteit:
100 V-uitgang: ontworpen voor uiterst nauwkeurige spanningsmeting en energiemeting.
220V-uitgang: dient als betrouwbare hulpvoeding voor besturingsmechanismen, waardoor de behoefte aan extra voedingscomponenten wordt verminderd.
2.Superieure isolatie en duurzaamheid:
Volledig afgedicht met hoogwaardige epoxyhars en biedt uitstekende vochtbestendigheid, isolatiesterkte en bescherming tegen veroudering – ideaal voor complexe binnenomgevingen of binnenomgevingen met een hoge luchtvochtigheid.
Gebouwd met hoogwaardige koudgewalste kernen van siliciumstaal voor lage verliezen en stabiele prestaties.
3. Uitgebreide veiligheidsbescherming:
Ingebouwde zekeringen op alle primaire wikkelingen zorgen voor een robuuste kortsluitbeveiliging.
Het vervangen van zekeringen is eenvoudig en vereist geen uitschakeling van het systeem, waardoor maximale uptime wordt gegarandeerd.

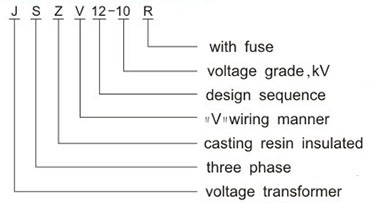

| Code | Betekenis | Beschrijving |
| J | Spanningstransformator | Identificeert de apparatuurcategorie voor onmiddellijke herkenning. |
| S | Driefasig | Ontworpen voor driefasige voedingssystemen om te voldoen aan meet- en beveiligingsbehoeften met meerdere circuits. |
| Z | Epoxyhars gegoten isolatie | Geeft een volledig gegoten isolatieproces aan voor verbeterde vochtbestendigheid en duurzaamheid. |
| V | V-type bedrading | Geeft de bedradingsconfiguratie aan, wat installatieflexibiliteit biedt. |
| 12-10 | Ontwerp en spanningswaarde | 12 is de ontwerpserie; 10 vertegenwoordigt de nominale spanning (10 kV), die precies overeenkomt met de systeemvereisten. |
| R | Met Zekering | Betekent geïntegreerde kortsluitbeveiliging voor verbeterde operationele veiligheid. |
Om stabiliteit en betrouwbaarheid op lange termijn te garanderen, is de JSZV12-10R-spanningstransformator ontworpen om binnen de volgende omgevingsparameters te werken. Als professionele fabriek met diepgaande productie-expertise kan Comewill ook aanpassingen op maat leveren voor niet-standaard omstandigheden.
Temperatuurbereik: -5°C tot +40°C
Hoogte: ≤ 1000 m (op maat gemaakte oplossingen beschikbaar voor installaties op grote hoogte)
Relatieve vochtigheid: ≤ 80%
Omgeving: Vrij van corrosieve gassen, dampen of geleidend stof (bijvoorbeeld koolstof of metaalpoeder)
Trillingen en schokken: De installatieplaats moet vrij zijn van sterke trillingen of mechanische schokken.
formulier 1: technische gegevens van spanningstransformator voor meting
| Type | Nominale spanningsverhouding (V) | Nauwkeurigheidsklasse en nominaal vermogen (VA) | Max.uitvoer (VA) | nominaal isolatieniveau (kV) | |
|
|
|||||
| klasse 0.2 | klasse 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Type | Nominale spanningsverhouding (V) | Nauwkeurigheidsklasse en nominaal vermogen (VA) | Max.uitvoer (VA) | nominaal isolatieniveau (kV) | |
|
|
|||||
| klasse 0.2 | klasse 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
vorm 2: technische waarde van spanningstransformator voor stroomonderbrekerbedrijfsvermogen
| Type | Nominale spanningsverhouding (V) | Nauwkeurigheidsklasse en nominaal vermogen (VA) | Korte tijd Max. uitgangsvermogen (VA) | nominaal isolatieniveau (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Opmerkingen: Voor de voeding van stroomonderbrekers mag de spanning niet hoger zijn dan 15%
