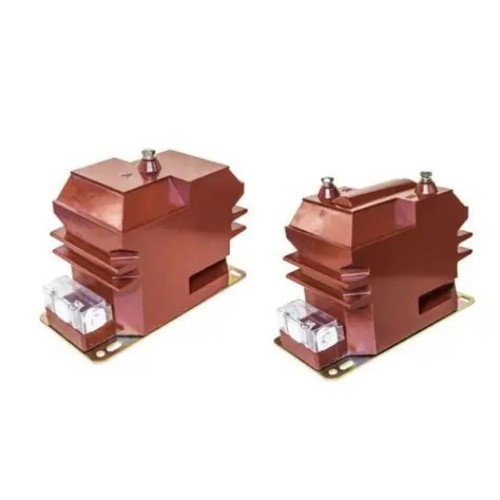

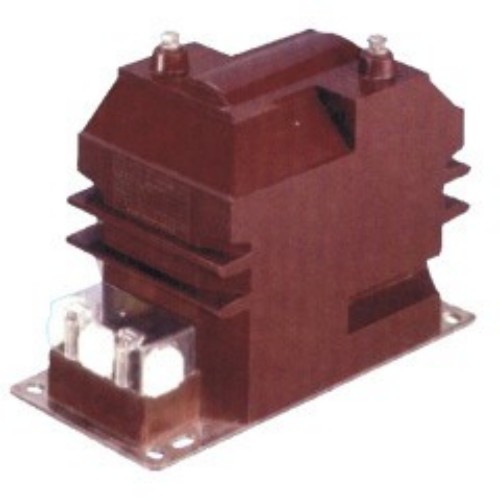

JDZ10-3/6/10A spanningstransformator

Hoge kwaliteit JDZ10-3/6/10A spanningstransformator wordt aangeboden door de Chinese fabrikant Comewill. Het is ontworpen voor kritische toepassingen en levert betrouwbare prestaties voor spanningsmeting, energiemeting, realtime monitoring en relaisbescherming in middenspanningssystemen.

De JDZ10-serie is ontworpen voor spanningsniveaus van 3 kV, 6 kV en 10 kV, met compatibiliteit voor zowel 50 Hz als 60 Hz frequenties, waardoor ze aanpasbaar zijn aan diverse middenspanningsbedrijfsomstandigheden. Deze transformatoren zijn vervaardigd in strikte overeenstemming met de IEC 186- en GB1207-2006-normen en bieden een stabiele en betrouwbare basis voor systeemmeting en -bescherming. Als vertrouwde, in China gevestigde fabriek zorgt Comewill ervoor dat elke unit voldoet aan strenge kwaliteitsnormen.

Typeaanduiding

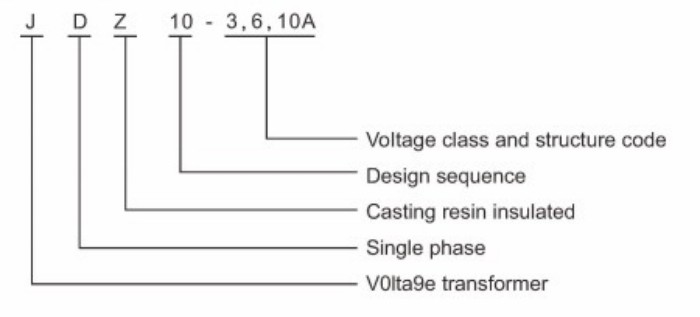

De modelaanduiding van Comewill’s RZL-10 en JDZ10-3/6/10 spanningstransformatoren definieert duidelijk de kernkenmerken van het apparaat:
J: Spanningstransformator – specificeert de apparatuurcategorie.
D: Enkelfasig – geschikt voor enkelfasige stroomsysteemtoepassingen.
Z: Gegoten epoxyharsisolatie – verbetert de isolatieprestaties en duurzaamheid.
3, 6, 10: Spanningsniveaus – identificeert compatibiliteit met 3kV-, 6kV- en 10kV-systemen.

Bedradingsschema's

De transformatoren ondersteunen zowel eenfasige als driefasige bedradingsconfiguraties, waardoor flexibiliteit wordt geboden voor verschillende installatievereisten.

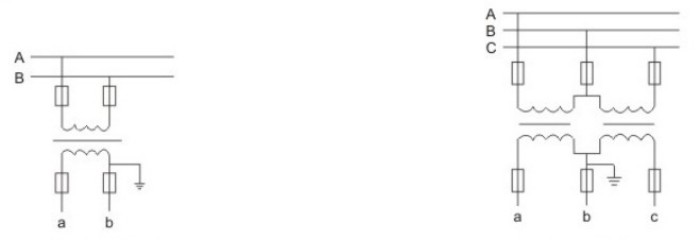

Bedradingsschema voor eenfasige lijn
Driefasige lijn bedradingsschema

Schrijfschema van een enkelfasige lijn. Schrijfschema van een driefasige lijn

Servicevoorwaarden

Om optimale prestaties en een langere levensduur te garanderen, worden de volgende bedrijfsomstandigheden aanbevolen voor de Comewill JDZ10-3/6/10A spanningstransformator:
Hoogte: Geschikt voor installatie tot 3.000 meter boven zeeniveau, met stabiele werking in gebieden op grote hoogte zonder speciale aanpassingen.
Omgevingstemperatuur: Bedrijfstemperatuurbereik van -5°C tot +40°C om verslechtering van de isolatie en nauwkeurigheidsafwijkingen te voorkomen.
Relatieve vochtigheid: Maximaal 65% bij 20°C om door vocht veroorzaakte veroudering van interne componenten te voorkomen.
Vervuilingsniveau: Ontworpen voor omgevingen met vervuiling van klasse II, geschikt voor kleine verontreinigingen binnen of buiten.
Installatieomgeving: Moet vrij zijn van corrosieve gassen om de behuizing en interne wikkelingen te beschermen.
Als de installatieomgeving aan uw kant bijzonder is (zoals hoge luchtvochtigheid en corrosieve gassen), kunt u vooraf communiceren om een ​​aanpassingsplan op maat te maken!

Technische parameters

De JDZ10-3/6/10A-spanningstransformator is vervaardigd in overeenstemming met de GB20840.3-2013- en GB20840.1-2010-normen, waardoor volledige naleving van de nationale vereisten wordt gegarandeerd. De belangrijkste specificaties zijn onder meer:
Belastingsvermogensfactor: cos Φ = 0,8 (lag), afgestemd op conventionele secundaire circuitkarakteristieken.
Kruipafstand: Ontworpen voor vervuilingsniveau II, waardoor de risico's van isolatie-overslag worden geminimaliseerd.
Prestaties: Stabiele meet- en beveiligingsreactie onder standaard bedrijfsomstandigheden.

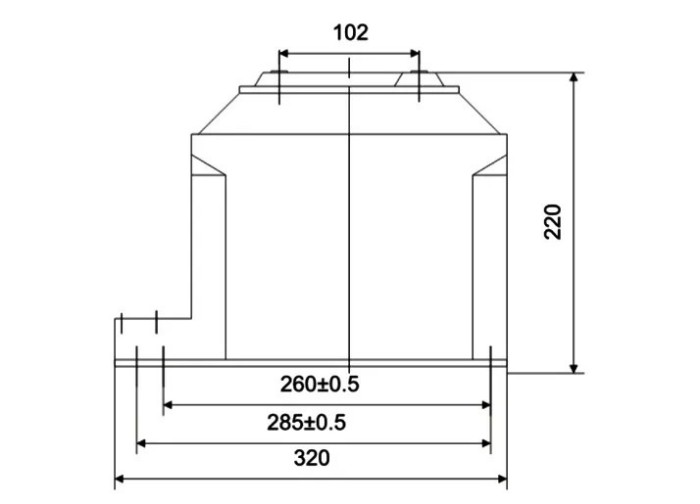

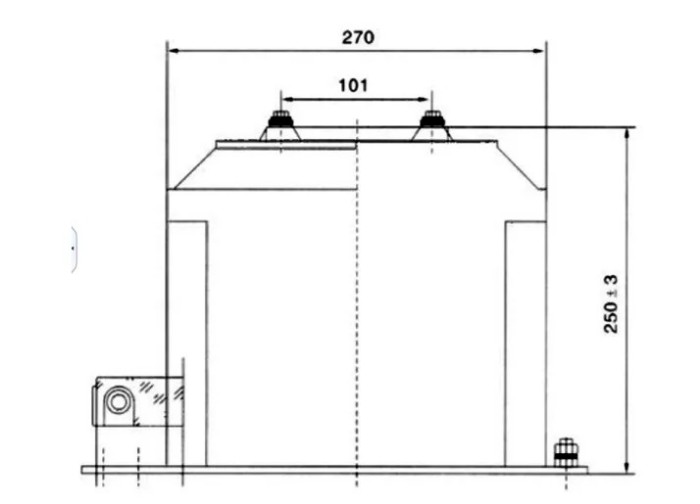

Overzicht en afmetingen van installatie

Veelgestelde vragen

1. Wat zijn de belangrijkste kenmerken van deze JDZ10-3/6/10A spanningstransformator?
Gegoten epoxyharsisolatie, volledig afgedicht, eenfasig ontwerp, compact formaat en hoge duurzaamheid.

2. Welke spanningsniveaus en frequenties worden ondersteund?
3kV, 6kV en 10kV, compatibel met 50Hz- of 60Hz-systemen.

3. Aan welke normen voldoet het?
IEC 186 en GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Wat zijn de vereiste bedrijfsomstandigheden?
Hoogte ≤3000m, temperatuur -5°C tot +40°C, vochtigheid ≤65% bij 20°C, vervuilingsniveau klasse II, geen corrosieve gassen.

5. Kan het worden aangepast voor speciale omgevingen?
Ja, Comewill biedt maatwerk voor hoge luchtvochtigheid of corrosieve omstandigheden.

6. Wat betekenen de modelletters?
J = spanningstransformator, D = eenfasig, Z = gegoten isolatie van epoxyhars, 3/6/10 = spanningsniveau.

7. Welke nauwkeurigheidsklassen zijn er beschikbaar?
0,2, 0,5, 1 en 6P, met nominale uitgangen van 15VA tot 90VA.
