Vacuümstroomonderbrekers (VCB's)zijn de gouden standaard geworden voor middenspanningsbeveiliging, met snelle vlamboogdoving, geen uitstoot van broeikasgassen en minimaal onderhoud. Deze uitgebreide gids beantwoordt cruciale vragen: Hoe werken VCB's? Wat zijn hun kerncomponenten? Hoe verhouden ze zich tot vacuümschakelaars? En waarom zijn ze de voorkeurstechnologie voor nutsbedrijven, de industrie en hernieuwbare energiebronnen? Met inzichten van toonaangevende fabrikantKomwilgeeft dit artikel ingenieurs en kopers de kennis om de juiste VCB voor hun toepassing te selecteren.
De effectiviteit van een vacuümstroomonderbreker ligt in het gebruik van een hoog vacuüm – een van de beste bekende elektrische isolatoren – om vlambogen te doven. Wanneer de contacten van een VCB scheiden, wordt de boog die zich vormt snel geblust omdat er bijna geen gasmoleculen zijn om het plasma in stand te houden. Dit resulteert in een onderbrekingstijd van minder dan een halve cyclus van de AC-golfvorm, waardoor foutenergie wordt geminimaliseerd en stroomafwaartse apparatuur wordt beschermd. Bovendien zijn VCB's vanuit milieuoogpunt superieur aan SF₆-brekers, omdat ze geen broeikasgassen uitstoten, waardoor ze een sleuteltechnologie zijn voor duurzame elektriciteitsnetwerken.
De werking van eenVCBkan worden opgesplitst in een reeks snelle, precieze stappen:
Dit hele proces vindt plaats in microseconden, waardoor VCB's uitzonderlijk snel en betrouwbaar zijn voor zowel het schakelen van belasting als foutstroom.
Een hoogwaardige VCB is een samenstel van verschillende kritische componenten:
Hoewel beide vacuümonderbrekers gebruiken, dienen VCB's en vacuümschakelaars verschillende doeleinden. Onderstaande tabel verduidelijkt de belangrijkste verschillen.
| Functie | Vacuümstroomonderbreker (VCB) | Vacuümschakelaar |
|---|---|---|
| Primaire rol | Bescherming tegen foutstromen (kortsluiting) en onregelmatig schakelen. | Frequent operationeel schakelen van belastingen zoals motoren en verwarmingselementen. |
| Spanningsbereik | 3 kV tot 36 kV (tot 40,5 kV voor gespecialiseerde modellen). | Tot 15 kV, doorgaans 200 A tot 630 A. |
| Typische ladingen | Transformatoren, generatoren, condensatoren, grote motoren, distributiefeeders. | Motoren, verlichting, verwarmingscircuits en vaak geschakelde apparatuur. |
| Schakelfrequentie | Onregelmatig (bescherming en isolatie). | Zeer frequent (duizenden operaties). |
| Kortsluitingswaarde | Hoog (typisch 20 kA tot 50 kA). | Lager (tot 10 kA). |
Vacuümstroomonderbrekers bieden een overtuigende reeks voordelen waardoor ze de voorkeurskeuze zijn voor middenspanningstoepassingen:
VCB's zijn verkrijgbaar in verschillende configuraties om aan verschillende omgevingen en operationele behoeften te voldoen.

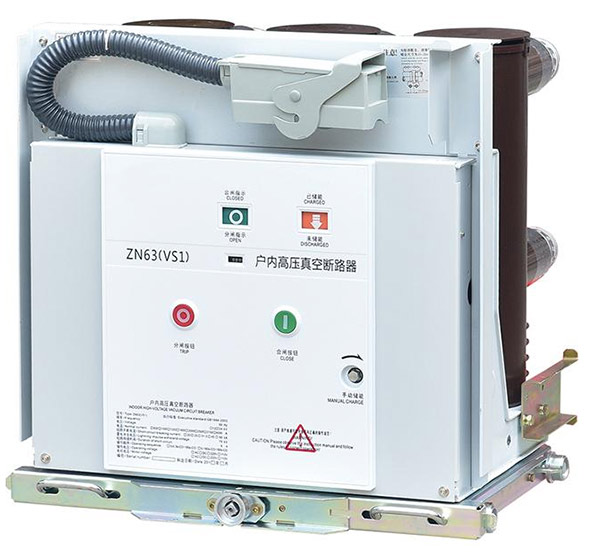

Compacte units ontworpen voor installatie in schakelpanelen in fabrieken, commerciële gebouwen en binnenstations. Voorbeelden hiervan zijn de veelgebruikte VS1-12 vaste en uittrekbare typen.
Weerbestendige modellen gebouwd voor onderstations en transmissienetwerken, bestand tegen regen, wind en extreme temperaturen.
VCB's zijn essentieel in een breed spectrum van industrieën en infrastructuur:
A1: Het belangrijkste verschil is het boogdovende medium: VCB's gebruiken een vacuüm, terwijl SF₆-brekers gas onder druk gebruiken. VCB's zijn milieuvriendelijker (geen uitstoot van broeikasgassen), hebben een sneller diëlektrisch herstel en vereisen minder onderhoud voor middenspanningstoepassingen.
A2: De vacuümonderbreker is levenslang afgedicht en gaat normaal gesproken 10 tot 20 jaar mee onder normale omstandigheden. De mechanische levensduur van het bedieningsmechanisme bedraagt vaak meer dan 30.000 schakelingen.
A3: Ja, maar gespecialiseerde VCB's met condensatorschakeling en gecontroleerde schakeling worden aanbevolen om vooraanslagen, inschakelstromen en heraanslagen te minimaliseren, waardoor een lange levensduur van het contact en de systeemstabiliteit worden gegarandeerd.
A4: Routineonderhoud richt zich op het bedieningsmechanisme, de elektrische aansluitingen en de besturingscircuits, niet op de vacuümonderbreker zelf. Typische taken zijn onder meer visuele inspectie, meting van de contactweerstand en mechanische werkingstesten om de 3 tot 5 jaar.
A5: Absoluut. VCB's voor buitengebruik zijn speciaal ontworpen met weerbestendige behuizingen, hoogwaardige isolatoren en anticorrosiebehandelingen om zware omgevingsomstandigheden te weerstaan.
Vacuümstroomonderbrekers zijn de duidelijke winnaar voor moderne middenspanningsstroomdistributie, waarbij superieure prestaties, milieuverantwoordelijkheid en betrouwbaarheid op lange termijn worden gecombineerd. Terwijl de industrie SF₆ blijft uitfaseren, zal de vraag naar hoogwaardige VCB’s toenemen. Het selecteren van een vertrouwde fabrikant is van cruciaal belang om ervoor te zorgen dat uw apparatuur consistente prestaties en veiligheid levert.
Komwil, een toonaangevende in China gevestigde fabriek en leverancier, biedt een uitgebreid assortiment binnen-, buiten- en gespecialiseerde VCB's. Onze producten zijn met precisie ontworpen, uitvoerig getest en beschikbaar voor zowel voorraadbestellingen als groothandelsprojecten op maat. Door voor Comewill te kiezen, profiteert u van directe fabrieksprijzen, technische expertise en responsieve klantenondersteuning.
