Vacuümstroomonderbreker (VCB), een cruciaal apparaat in de moderne middenspanningsstroomdistributie. We onderzoeken de fundamentele fysica van boogdoving in een vacuüm, ontleden de kerncomponenten – van de vacuümonderbreker tot het bedieningsmechanisme – en presenteren een gedetailleerde, praktische vergelijking met SF₆-technologie. Het artikel schetst ook de belangrijkste toepassingsgebieden, selectiecriteria en best practices op het gebied van onderhoud, allemaal gebaseerd op industriële technische principes. Als professionalIn China gevestigde fabrikant en leverancier, Komwillevert hoogwaardige, aanpasbare VCB-oplossingen die betrouwbaarheid, een lange levensduur en verantwoordelijkheid voor het milieu combineren voor industriële, commerciële en nutsprojecten wereldwijd.

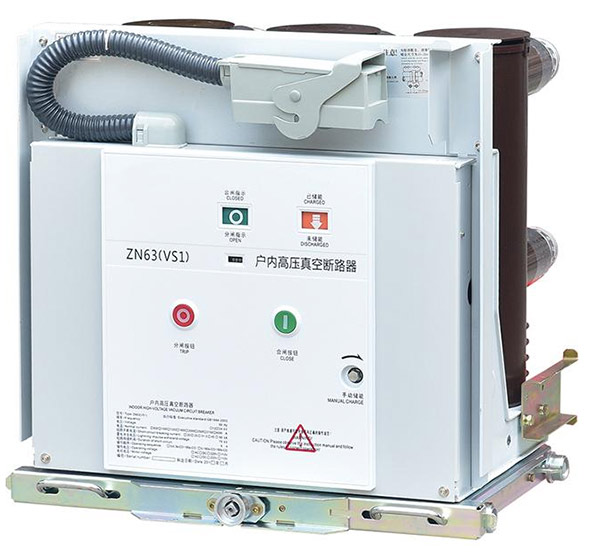

DeVacuümstroomonderbreker (VCB)is een hoeksteen geworden van een betrouwbare middenspanningsdistributie en dient als primair beveiligingsapparaat in onderstations, industriële installaties en commerciële faciliteiten. In tegenstelling tot oudere technologieën die afhankelijk zijn van olie, lucht of SF₆-gas, gebruikt de VCB een hoogvacuümomgeving om de boog te doven die ontstaat wanneer de contacten tijdens een storing loskomen. Deze methode biedt duidelijke voordelen op het gebied van schakelsnelheid, operationele betrouwbaarheid en milieuveiligheid, waardoor het de voorkeurskeuze is voor toepassingen van 3 kV tot 36 kV.
Moderne elektrische infrastructuur vereist apparatuur die niet alleen onder stress presteert, maar ook minimale interventies vereist gedurende tientallen jaren van gebruik. VCB's gaan deze uitdaging aan dankzij hun levenslange afgedichte onderbrekers en robuuste mechanische ontwerpen, die de onderhoudsintervallen aanzienlijk verkorten in vergelijking met andere typen onderbrekers.Komwil, als ervaren Chinese fabrikant, is gespecialiseerd in de productie van VCB's die zijn ontworpen om consistente prestaties te leveren onder een breed scala aan bedrijfsomstandigheden, van tropische vochtigheid tot industriële, stoffige omgevingen.
Dit artikel biedt een origineel technisch perspectief op VCB-technologie, met de nadruk op de technische principes die de werking ervan bepalen, de kritische componenten die de levensduur ervan garanderen, en de praktische factoren waarmee ingenieurs rekening moeten houden bij het selecteren en specificeren van deze apparaten voor nieuwe of retrofitprojecten.
De kern van elke VCB ligt een fundamenteel natuurkundig principe: het onvermogen van een elektrische boog om zichzelf in stand te houden in een hoog vacuüm. Wanneer de contacten van de onderbreker uiteenvallen onder foutomstandigheden, probeert de stroom een pad door geïoniseerde metaaldamp te behouden. Omdat de onderbreker echter wordt geëvacueerd tot een druk lager dan 10⁻⁴ Pa, is het gemiddelde vrije pad van moleculen extreem lang en zijn de beschikbare deeltjes voor ionisatie schaars.
De boog die zich vormt, bestaat vrijwel geheel uit een plasma van metaaldamp van de contactoppervlakken. Terwijl de stroom tijdens de AC-cyclus op natuurlijke wijze door nul gaat, condenseert deze damp vrijwel onmiddellijk op de koelere contactvlakken en de omliggende boogschermen. Deze snelle condensatie, bekend alsdiëlektrisch herstel—voorkomt dat de boog opnieuw wordt ontstoken, waardoor de storing binnen een halve cyclus effectief wordt verholpen. Het hele proces is schoon, stil en produceert minimale contacterosie, wat bijdraagt aan het hoge elektrische uithoudingsvermogen van de VCB, dat vaak meer dan 5.000 vollasthandelingen bedraagt.
Belangrijk is dat het ontwerp van de vacuümonderbreker ervoor zorgt dat de boog geconcentreerd en diffuus blijft, waardoor hete plekken worden vermeden die de keramische omhulling zouden kunnen beschadigen. Het gebruik van specifieke contactgeometrieën, zoals axiale of radiale magnetische veldcontacten, controleert de boogbeweging verder en zorgt voor een gelijkmatige slijtage, waardoor de functionele levensduur van de onderbreker wordt verlengd. Dit principe van boogdoving maakt VCB's uitzonderlijk geschikt voor frequente schakeltaken, zoals het starten van motoren of het schakelen van condensatorbanken, waar andere technologieën sneller zouden verslechteren.
Voor middenspanningstoepassingen is de keuze tussen vacuüm- en SF₆-technologie een veel voorkomende technische beslissing. Beide zijn volwassen technologieën, maar hun kenmerken sluiten op verschillende manieren aan bij de projectprioriteiten. De onderstaande tabel biedt een originele, gedetailleerde vergelijking op basis van operationele en omgevingsfactoren, zonder te vertrouwen op gegevens van externe leveranciers.
| Parameter | Vacuümstroomonderbreker (VCB) | SF6-stroomonderbreker |
|---|---|---|
| Onderbrekingsmedium | Vacuüm (diëlektrische sterkte ~10⁷ V/m) | SF₆-gas onder druk (doorgaans 5–7 bar) |
| Typische spanningsklasse | 3 kV – 36 kV (primaire middenspanning) | 3 kV – 800 kV+ (van MV tot EHV) |
| Milieu-impact | Geen uitstoot; geen broeikasgaseffect | Hoog GWP (23.500x CO₂); vereist strikte behandeling en recycling |
| Neem contact op met Erosie & Leven | Lage erosie; elektrische levensduur tot 30 volledige fouten of 5.000+ schakelingen | Matige erosie; gasafbraakproducten vereisen management |
| Onderhoudsregime | Minimaal; onderbrekers zijn levenslang verzegeld; alleen smering van het mechanisme | Periodieke gasdichtheidscontroles; monitoring van vocht en bijproducten |
| Bedieningsmechanisme | Veer- of magnetische actuator – laag energieverbruik | Veer, hydraulisch of pneumatisch – vaak hogere energie |
| Typische sterke punten | Veelvuldig schakelen, weinig onderhoud, milieuvriendelijk | Uitstekend geschikt voor hoogspannings-, compacte installaties, hoge foutstroomcapaciteit |
Uit deze vergelijking blijkt dat VCB's bijzonder sterk zijn in toepassingen waarbij verantwoordelijkheid voor het milieu, veelvuldig gebruik en lage levenscycluskosten van cruciaal belang zijn. Voor nutsbedrijven en industriële gebruikers die op zoek zijn naar een duurzame, krachtige oplossing voor middenspanningsnetwerken, bieden VCB's een aantrekkelijke technologische keuze.Komwilproduceert VCB's die deze inherente voordelen benutten en biedt een reeks producten van 12 kV tot 40,5 kV voor zowel binnen- als buitengebruik.
Een VCB is een samenstel van nauwkeurig ontworpen componenten, die elk een cruciale rol spelen bij het garanderen van een betrouwbare werking. De twee meest vitale onderdelen zijn de vacuümonderbreker en het bedieningsmechanisme.
De vacuümonderbreker is een hermetisch afgesloten keramische cilinder met daarin de vaste en bewegende contacten. Het keramische materiaal (vaak aluminiumoxide) zorgt voor uitstekende diëlektrische isolatie en mechanische sterkte. Binnenin verbindt een metalen balg het bewegende contact met de externe bedieningsstang, waardoor de vacuümafdichting behouden blijft en axiale beweging mogelijk wordt. Een geavanceerd afschermingssysteem omringt de contacten om metaaldamp te condenseren en te voorkomen dat deze zich op het keramische binnenoppervlak afzet, waardoor de isolatie-integriteit gedurende de levensduur van het apparaat behouden blijft. Het contactmateriaal, doorgaans een koper-chroomlegering, wordt gekozen vanwege zijn weerstand tegen lassen en zijn vermogen om een lage snijstroom te handhaven, wat belangrijk is voor het schakelen van inductieve belastingen.
Het bedieningsmechanisme zorgt voor de aandrijfkracht om de contacten op een nauwkeurige, snelle manier te openen en te sluiten. Veerbediende mechanismen komen het meest voor bij VCB's vanwege hun betrouwbaarheid en onafhankelijkheid van externe stroombronnen tijdens het uitschakelen. Energie wordt opgeslagen in een sluitveer (via een handmatig of gemotoriseerd laadsysteem) en vrijgegeven wanneer een uitschakelsignaal wordt ontvangen. Dit ontwerp met opgeslagen energie zorgt ervoor dat de onderbreker met constante snelheid en kracht opent, ongeacht de stuurspanning. Andere opties zijn onder meer magnetische actuatoren, die gebruik maken van permanente magneten en een spoel voor vergrendeling, waardoor een eenvoudiger mechanisch ontwerp ontstaat met minder bewegende delen. De VCB’s van Comewill zijn uitgerust met robuuste mechanismen zoals de CT-serie, ontworpen voor duizenden operaties met minimale aanpassingen.
VCB's worden gecategoriseerd op basis van hun installatieomgeving en specifieke operationele eisen. De twee primaire typen zijn:
De belangrijkste toepassingsgebieden zijn onder meer:
Met een breed portfolio,Komwillevert VCB's voor zowel binnen- als buitentoepassingen en biedt maatwerk om te voldoen aan specifieke klanteisen en projectnormen.
Het selecteren van de juiste VCB voor een specifiek project vereist een grondige evaluatie van zowel systeemparameters als operationele omstandigheden. De volgende criteria vormen de basis voor een gedegen aanbestedingsbeslissing:
Door deze criteria zorgvuldig te evalueren, kunnen ingenieurs en inkoopteams een VCB specificeren die niet alleen voldoet aan de onmiddellijke technische vereisten, maar ook betrouwbaarheid en kosteneffectiviteit op de lange termijn biedt.Komwilbiedt gedetailleerde technische ondersteuning om klanten te helpen bij het navigeren door deze keuzes, door producten aan te bieden die voldoen aan belangrijke internationale normen.
Het belangrijkste voordeel ligt in het vermogen om de boog vrijwel onmiddellijk na nulstroom in een vacuüm te doven, waardoor een snel diëlektrisch herstel ontstaat. Dit resulteert in zeer korte boogtijden, verminderde contacterosie en minimaal onderhoud, waardoor het zeer betrouwbaar is voor middenspanningssystemen.
VCB's zijn primair ontworpen voor middenspanningstoepassingen en bestrijken een bereik van ongeveer 3 kV tot 36 kV. Dit maakt ze de standaardkeuze voor distributienetwerken en industriële energiesystemen.
VCB's hebben een aanzienlijk milieuvoordeel omdat ze een vacuüm als onderbrekingsmedium gebruiken, wat geen broeikasgaseffect heeft. SF₆-gas heeft daarentegen een zeer hoog aardopwarmingsvermogen (GWP) en vereist een zorgvuldige omgang en recyclingprocedures aan het einde van de levensduur.
De twee meest kritische componenten zijn de vacuümonderbreker (afgedichte contacten) en het bedieningsmechanisme. Het contactmateriaal en de afscherming van de onderbreker bepalen de elektrische levensduur, terwijl het ontwerp en de materiaalkwaliteit van het mechanisme de mechanische duurzaamheid bepalen.
Ja, VCB's zijn uitzonderlijk goed geschikt voor frequente schakeltaken, zoals het starten van motoren, het schakelen van condensatorbanken en het regelen van boogovens. Hun robuuste ontwerp en lage contacterosie maken een groot aantal veilige operaties mogelijk.
VCB's vereisen zeer minimaal onderhoud. De primaire taken omvatten periodieke inspectie van het bedieningsmechanisme op goede smering, controle van mechanische indicatoren en visuele inspectie van de onderbreker op tekenen van schade. De onderbrekers zelf zijn levenslang afgedicht en hoeven onder normale bedrijfsomstandigheden niet te worden bijgevuld met gas of te worden vervangen.
