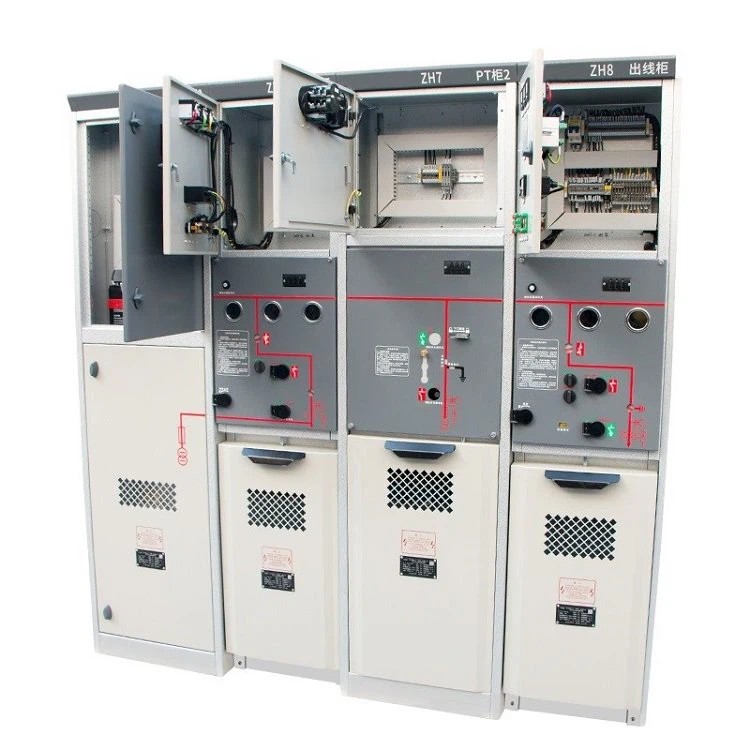

1.Topveiligheid. Volledig geïsoleerde gesloten structuur (IP67), verbeterd fasescheidingsontwerp, onafhankelijke faseschakelaarbewaking – voldoet aan strenge inkoopveiligheidsnormen.

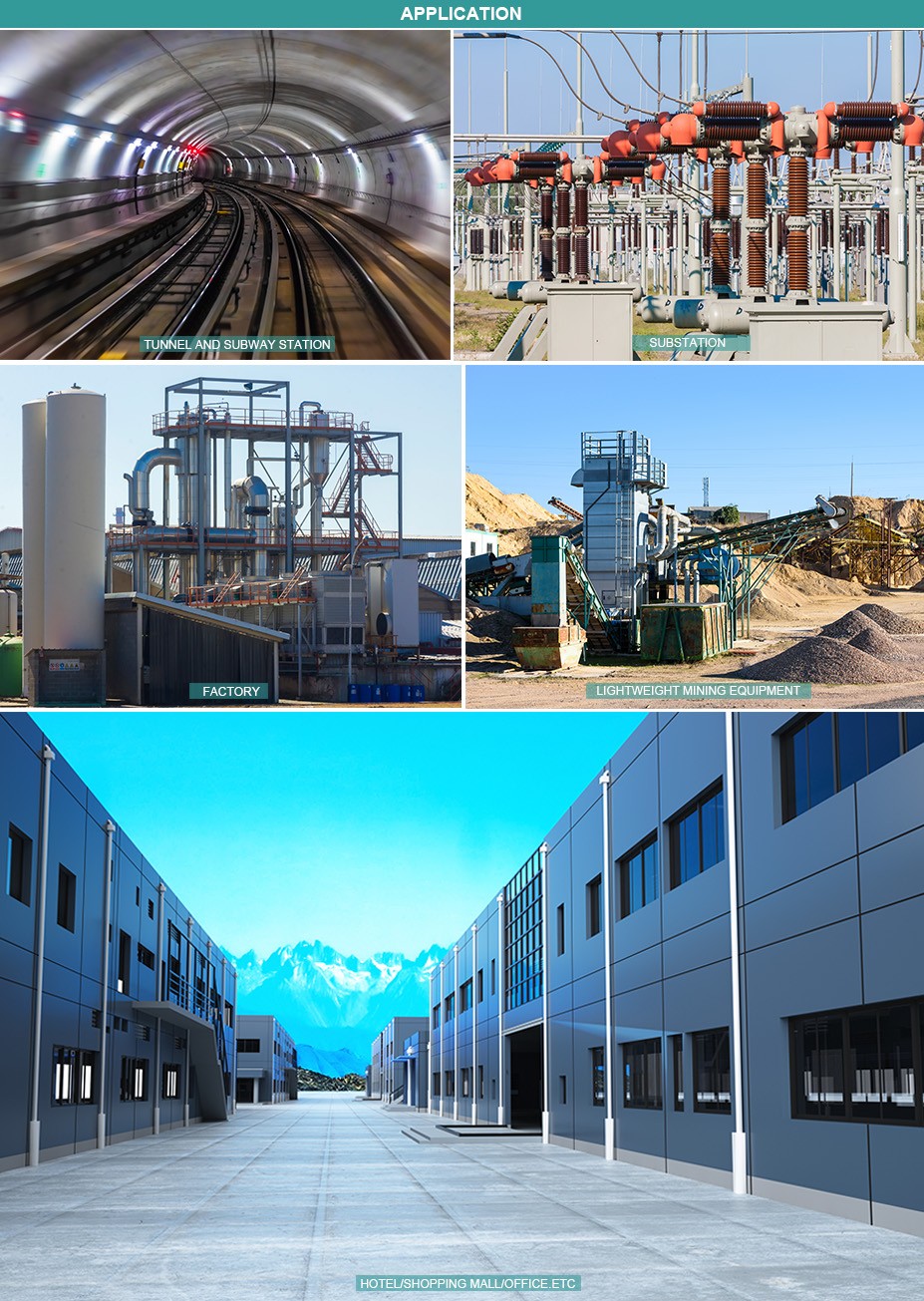

2. Aanpasbaar aan alle omgevingen. De hoogwaardige 12kV solide geïsoleerde schakelapparatuur van Comewill, de SF6-ringhoofdeenheid, werkt bij lage/hoge temperaturen, grote hoogte, hoge luchtvochtigheid, corrosie, laaggelegen, explosieveilige zones – geen grenzen voor aanschafscenario's.
3.Flexibel en handig. Standaard modulair ontwerp voor eenvoudige uitbreiding/aanpassing/vervanging. Het compacte formaat vereenvoudigt het transport en het onderhoud na aanschaf.
4. Milieuvriendelijk. Vervangt SF6 door epoxyhars – zorgt voor een evenwichtige balans tussen prestaties en naleving van groene aanbestedingen.

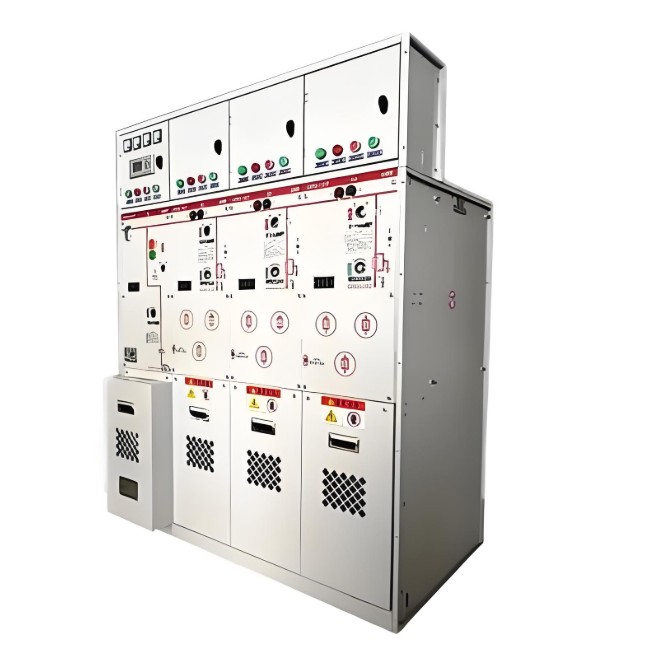

1,12 kV solide geïsoleerde schakelinrichting SF6-ringhoofdeenheid gemaakt in China is geschikt voor gebruik in omgevingen met een hoogte van maximaal 2000 meter.
2. Het werkt betrouwbaar binnen het relatieve temperatuurbereik van -40 ℃ tot +55 ℃.
3. Het is bestand tegen een gemiddelde dagelijkse luchtvochtigheid van niet meer dan 95% en een gemiddelde maandelijkse luchtvochtigheid van niet meer dan 90%.
4. Het ontwerp van de 12 kV solide geïsoleerde schakelinrichting SF6-ringhoofdeenheid is bestand tegen seismische intensiteit tot 8 op de schaal van Richter.
| Naam | Eenheid | Belastingschakelaareenheid | Gecombineerde apparaateenheid | Stroomonderbrekereenheid | |
| Nominale spanning | kV | 12 | |||
| Nominale freq. | Hz | 50 | |||
| Nominale stroom | A | 630 | ≤125 | 630/1250 | |
| Nominaal isolatieniveau | Stroomfrequentie is bestand tegen spanning (fase-naar-fase of fase naar aarde) | kV | 42 | ||
| Stroomfrequentie is bestand tegen spanning (tussen open contacten) | 48 | ||||
| Stroomfrequentie is bestand tegen spanning (besturings- en hulpcircuits) | 2 | ||||
| Blikseminpuls is bestand tegen spanning (fase-naar-fase of fase naar aarde) | 95 | ||||
| Blikseminpuls is bestand tegen spanning (tussen open contacten) | 110 | ||||
| Geschatte korte tijd is bestand tegen stroom | Hoofdcircuit (4s/2s) | kA | 20/25 | — | 20/25 |
| Aardingscircuit(2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Nominale piekstroom | Hoofdcircuit | kA | 50/63 | — | 50/63 |
| Aardingscircuit | 43,5/54,3 | — | 43,5/54,3 | ||
| Nominale kortsluitbreekstroom | kA | — | 31.5 | 20/25 | |
| Nominale kortsluitstroom | kA | 50/63 | 80 | 50/63 | |
| Nominale overdrachtsstroom | A | — | 1600 | — | |
| Mechanische levensduur | Lastschakelaar/stroomonderbreker | Tijden | 5000 | 5000 | 10000 |
| Scheidingsschakelaar / aardingsschakelaar | Tijden | 3000 | 3000 | 3000 | |
| Nominale druk van SF6-gas (relatieve waarde bij 20℃) | Nominale laaddruk | MPa | 0.035 | ||
| Min. functionele laaddruk | 0.02 | ||||
| Beschermingsgraad | Kastlichaam |
|
IP4X | ||
| Gaskast |
|
IP67 | |||
| Jaarlijks relatief lekkagepercentage gas | %/J | ≤0,05 | |||
