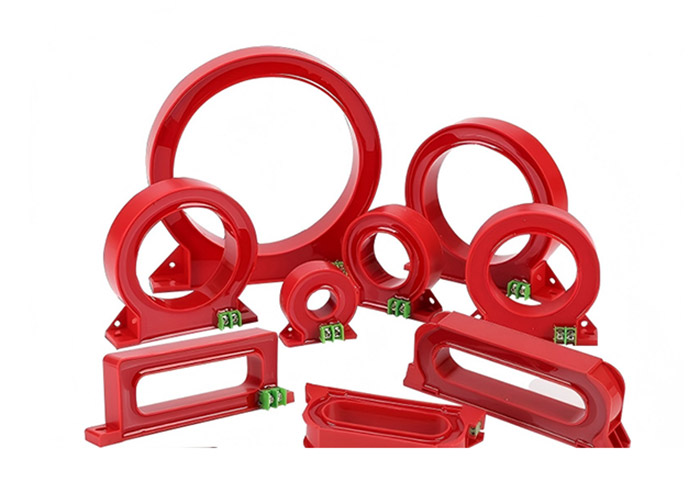

Als professionele fabrikant van huidige transformatoren in China,Komwilwil u graag maatwerk leverenNulsequentie-stroomtransformator, een stroomtransformator met één draaiing, ontworpen om nulsequentiestroom in energiesystemen te detecteren. Het bewaakt de vectorsom van driefasige stromen en identificeert lekkages of aardfouten binnen distributienetwerken.
Wanneer abnormale stroom optreedt als gevolg van isolatieschade of aardingsfouten, stuurt de transformator een signaal naar beveiligingsapparatuur zoals relaisbeveiligingsapparaten of lekbeveiligingscontrollers. Met dit proces kan het systeem alarmen afgeven of het defecte circuit loskoppelen.
De Zero Sequence-stroomtransformator wordt gewoonlijk rond stroomkabels of stroomrails geïnstalleerd, waardoor hij geschikt is voor het bewaken van elektrische midden- en laagspanningssystemen.
1. Ringkernstructuur
De transformator maakt gebruik van een ronde ijzeren kern met secundaire wikkelingen die de huidige onbalans detecteren.
2. Inkapseling van epoxyhars of siliconenrubber
De ijzeren kern en wikkeling zijn afgedicht in een beschermende schaal, waardoor ze vochtbestendig zijn en bescherming bieden tegen overslag van vervuiling.
3. Twee installatietypen
Producten zijn verkrijgbaar in het integrale type (vooraf geïnstalleerd tijdens het leggen van de kabels) en in het open type (geïnstalleerd rond bestaande kabels).
4. Rogowski-spoeltechnologie
Sommige ontwerpen maken gebruik van Rogowski-spoeldetectietechnologie om stroomsignalen om te zetten in meetbare spanningsuitgangen.
1. Toepasselijk spanningsbereik: 0,4 kV tot 66 kV.
2. Netfrequentie: De standaard werkfrequentie is 50 Hz
3. Bedrijfstemperatuur: −10°C tot +40°C.
4. Einde met dezelfde naam: eenmaal gepenetreerd vanaf de "L1"-kant, is de tweede "K1";
Een juiste installatie garandeert een nauwkeurige werking van eenNulsequentie-stroomtransformator.
Integrale Type Installatie
Bij geïntegreerde transformatoren moet de kabel door de transformator lopen voordat de kabel wordt geïnstalleerd.
Open Type-installatie
Open modellen kunnen op bestaande kabels worden gemonteerd door het transformatorlichaam te scheiden en opnieuw rond de geleider te monteren.
Aardingsregeling
In sommige aardingssystemen moeten kabels eerst door de transformator lopen voordat ze op het aardingspunt worden aangesloten, om een correcte detectie van lekstroom te garanderen.
Mechanische uitlijning
Bij het opnieuw monteren van gesplitste transformatoren moeten beide helften goed uitgelijnd zijn om meetafwijkingen te voorkomen.
