Komwil, een vertrouwde in China gevestigde fabrikant en leverancier van elektrische apparatuur, biedt hoogwaardige kwaliteitGecombineerde instrumenttransformatorendie de functies van stroomtransformator en spanningstransformator in één enkele eenheid integreren. Deze transformatoren zijn verkrijgbaar op voorraad, in de groothandel en op maat en bieden compacte, veilige en kosteneffectieve oplossingen voor het meten en beschermen van elektrische energie in distributiesystemen. Ze worden veel gebruikt in industriële, mijnbouw- en landelijke elektriciteitsnettoepassingen.

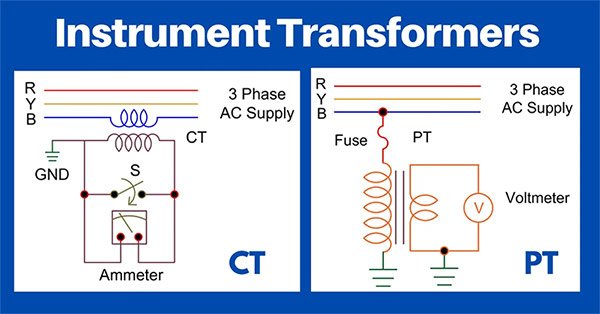

Gecombineerde instrumenttransformatoren zijn een soort elektrisch apparaat dat stroom- en spanningstransformatorfuncties in één behuizing combineert. De stroomeenheid is in serie verbonden met de hoogstroomlijn, terwijl de spanningseenheid parallel is verbonden met de hoogspanningslijn. Beide units delen een gemeenschappelijke kern en isolatie, waardoor gelijktijdige acquisitie van spannings- en stroomsignalen mogelijk is, terwijl primaire hoogspanningscircuits worden geïsoleerd van secundaire meetapparatuur. Dit ontwerp garandeert de veiligheid van operator en apparatuur en vermindert tegelijkertijd de complexiteit van de installatie.
Spanningsmeting
Het spanningsgedeelte induceert een proportionele lage spanning in de secundaire wikkeling wanneer er hoge spanning door het primaire circuit stroomt. Deze laagspanningsuitgang (meestal 100 V) wordt vervolgens gebruikt door voltmeters, energiemeters of beveiligingsrelais.
Huidige meting
Het stroomgedeelte zet grote primaire stromen om in kleine, meetbare secundaire stromen (meestal 5A of 1A). Deze uitgangen worden geleverd aan stroomtransformatormeters of relaisbeveiligingsapparaten, waardoor nauwkeurige monitoring en metingen mogelijk zijn.
Isolatie en veiligheid

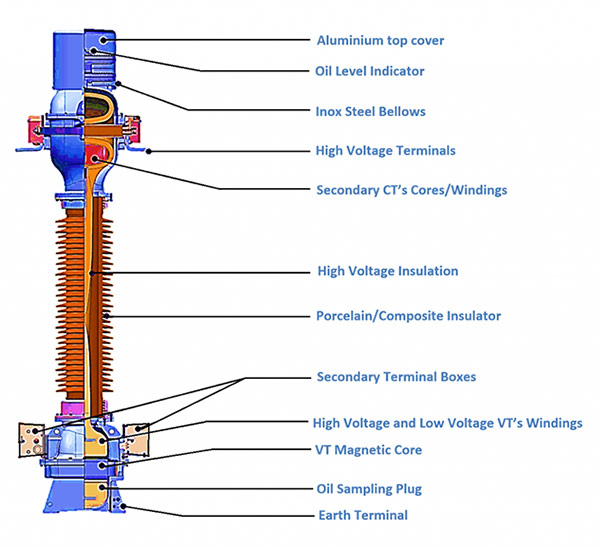

In een gecombineerde transformator zijn stroom- en spanningseenheden ingekapseld in een gedeelde isolatieschaal, vaak met olie gevuld of met epoxy gegoten. De secundaire zijde moet geaard zijn en circuits moeten open of kortsluiting vermijden om de veiligheid te garanderen.

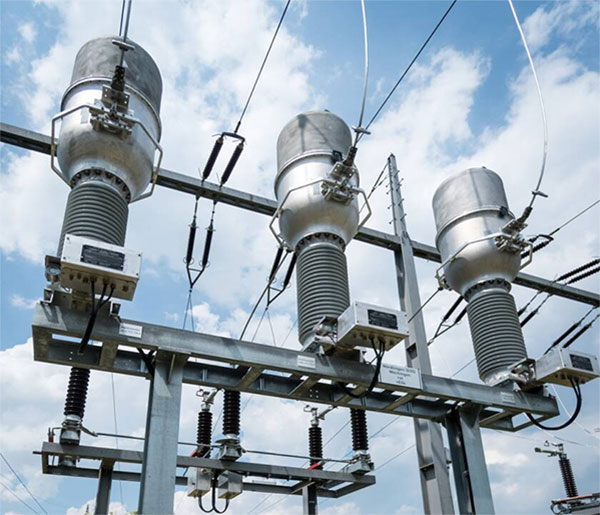

Komwil-fabriekGecombineerde instrumenttransformatorenzijn geschikt voor:
Hoogspanningsmeetkasten
Op kolom gemonteerde transformatoren
Verdeelkasten
Ze zijn vooral nuttig in driefasige meetscenario's, zoals V/V (twee spanningstransformatoren) of Y/Y (drie spanningstransformatoren) configuraties voor gebalanceerde of ongebalanceerde belastingen.
1. Compact ontwerp en eenvoudige installatie – Het integreren van stroom- en spanningstransformatoren in één unit vermindert de footprint en vereenvoudigt de installatie.
2. Kostenefficiëntie – Door een gecombineerde eenheid aan te schaffen, worden de kosten van afzonderlijke transformatoren, de complexiteit van de productie en de installatietijd verminderd.
3. Elektrische isolatie en betrouwbaarheid – Volledige scheiding van primaire hoogspannings- en secundaire laagspanningscircuits garandeert de veiligheid van operator en apparatuur.
4. Geïntegreerde metingen en beveiliging – Biedt tegelijkertijd standaarduitgangen voor energiemeters en relaisbeveiligingsapparaten.
5. Aanpassingsvermogen aan de omgeving – In olie ondergedompelde of gasgeïsoleerde ontwerpen maken langdurig gebruik buitenshuis of onder zware omstandigheden mogelijk.
Combinatietransformator – Combineert stroom- en spanningstransformatoren in één apparaat voor compacte installatie en gesynchroniseerde metingen. Geschikt voor beperkte ruimte of kostengevoelige projecten.
Gesplitste transformator – Scheidt stroom- en spanningstransformatoren voor flexibele plaatsing en geoptimaliseerde nauwkeurigheid. Maakt aangepaste selectie mogelijk voor verschillende spannings- en stroomniveaus.
Komwil biedt, als een in China gevestigde fabriek en leverancier, kwaliteit, lage prijzen en maatwerkgecombineerde instrumenttransformatorendie op voorraad zijn voor een snelle levering. Onze stroomtransformatorsystemen worden vervaardigd onder strikte kwaliteitsnormen om te voldoen aan industriële en nutsvereisten, waardoor nauwkeurige metingen, operationele veiligheid en betrouwbaar langdurig gebruik worden gegarandeerd.
