Vacuümstroomonderbrekertechnologie is een belangrijke schakeloplossing geworden voor de middenspanningsstroomdistributie, omdat deze vacuümboogonderbreking combineert met een compacte mechanische structuur en gecontroleerde elektrische bediening. Wanneer de contacten zich scheiden in een afgedichte vacuümonderbreker, wordt de boog onderbroken door een proces dat fundamenteel verschilt van het onderbreken van een lucht-, olie- of gascircuit. Deze architectuur ondersteunt een snelle foutoplossing, minder routinematig onderhoud van de onderbrekende kamer, een compacte constructie van schakelapparatuur en herhaaldelijk schakelen onder gedefinieerde bedrijfsomstandigheden. De prestaties van een onderbreker kunnen echter niet alleen op basis van het onderbrekende medium worden beoordeeld. Nominale spanning, nominale stroom, kortsluitvermogen, isolatieniveau, contactsysteem, bedieningsmechanisme, beveiligingsrelais, stuurspanning, installatieomgeving, mechanische duurzaamheid en toepasselijke testvereisten dragen allemaal bij aan het uiteindelijke systeem. Het begrijpen van deze relaties is essentieel voor ingenieurs, fabrikanten van schakelapparatuur, nutsbedrijven, industriële faciliteiten, projecten voor hernieuwbare energie en andere middenspanningsgebruikers.
Inhoudsopgave
Klik op een onderwerp om direct naar de sectie te gaan.
- 1. Waarom heeft middenspanningsschakeling gespecialiseerde bescherming nodig?
- 2. Hoe werkt vacuümboogonderbreking?
- 3. Wat zijn de belangrijkste componenten van de breker?
- 4. Hoe beïnvloeden nominale spanning en stroom de selectie?
- 5. Waarom zijn kortsluitmogelijkheden en onderbrekingssnelheid belangrijk?
- 6. Hoe beïnvloedt het bedieningsmechanisme de prestaties?
- 7. Wat is het verschil tussen binnen- en buitenontwerpen?
- 8. Hoe verhouden vacuümbrekers zich tot andere onderbrekingstechnologieën?
- 9. Hoe werkt de onderbreker met beveiligingsrelais en sensoren?
- 10. Welke toepassingen gebruiken deze schakeltechnologie?
- 11. Welke veel voorkomende selectie- en installatiefouten moeten worden vermeden?
- 12. Hoe moeten tests en normen worden geëvalueerd?
- 13. Wat moet een professionele technische specificatie bevatten?
- 14. Veelgestelde vragen
Waarom heeft middenspanningsschakeling gespecialiseerde bescherming nodig?
Elektrische middenspanningssystemen werken op spanningsniveaus die zorgvuldig gecoördineerde schakel- en beveiligingsapparatuur vereisen. Het schakelapparaat moet niet alleen normale belastingsstroom voeren, maar ook correct reageren wanneer het netwerk een fout ervaart.
Elektrische distributienetwerken verbinden routinematig transformatoren, motoren, generatoren, industriële feeders, nutsleidingen, hernieuwbare energiebronnen en andere belastingen. Onder normale omstandigheden stroomt er continu stroom door geleiders en schakelapparatuur. Tijdens een kortsluiting kan de stroom echter dramatisch toenemen en aanzienlijke thermische en elektrodynamische spanningen veroorzaken.
Een stroomonderbreker biedt een gecontroleerde methode om die stroom te onderbreken. De werking ervan moet worden gecoördineerd met beveiligingsrelais, stroomtransformatoren, spanningstransformatoren, stuurcircuits en de algemene beveiligingsfilosofie van het elektrische netwerk.
Vooral het onderbrekingsmedium is belangrijk. Historisch gezien hebben stroomonderbrekers verschillende methoden gebruikt om de boog te beheersen die ontstaat wanneer contacten scheiden. Lucht, olie en verschillende gassen zijn allemaal gebruikt in verschillende generaties apparatuur. Vacuümtechnologie biedt een andere benadering waarbij het primaire boogonderbrekingsproces plaatsvindt in een afgedichte vacuümonderbreker.
De onderbreker kan een gedefinieerd elektrisch circuit aansluiten of ontkoppelen onder de nominale bedrijfsomstandigheden.
Wanneer het beveiligingssysteem een fout detecteert, kan de stroomonderbreker de stroom openen en onderbreken binnen het gespecificeerde onderbrekingsvermogen.
Indien geïntegreerd in een geschikte schakelinrichtingsarchitectuur, kan de onderbreker deelnemen aan gedefinieerde isolatie- en onderhoudsprocedures.
De werking van de onderbreker werkt met detectie- en beveiligingsapparatuur om fouten te isoleren en tegelijkertijd de beoogde distributiestructuur te behouden.
De functie van de onderbreker moet daarom op systeemniveau worden bekeken. Een hoge onderbrekingswaarde kan een onjuiste beveiligingsinstelling niet compenseren. Een goed ontworpen onderbreker kan onvoldoende kabelafsluiting compenseren. Een geavanceerde controller kan een mechanisch mechanisme dat niet correct is onderhouden niet corrigeren.
Goede schakeltechniek verbindt deze elementen. De onderbreker, stroomrail, voeding, beveiligingsrelais, instrumenttransformatoren, stuurstroom, vergrendelingen en behuizing moeten allemaal rond hetzelfde elektrische systeem worden gespecificeerd.
Waarom een foutonderbreking anders is dan gewoon schakelen
Het openen van een circuit onder normale belastingsomstandigheden en het verhelpen van een kortsluiting zijn geen gelijkwaardige handelingen. Tijdens een fout kan de stroom veel groter zijn en is de elektrische energie die met de fout gepaard gaat aanzienlijk.
De onderbreker moet daarom in staat zijn de stroom te onderbreken bij de spanning en systeemomstandigheden waarvoor deze is ontworpen. Het onderbrekingsproces moet ook snel genoeg plaatsvinden om de aangesloten apparatuur te beschermen en de beoogde beveiligingscoördinatie te behouden.
Dit maakt onderbrekingstechnologie tot een fundamentele technische beslissing in plaats van een cosmetisch productkenmerk.
Hoe werkt vacuümboogonderbreking?
Het bepalende kenmerk van vacuümonderbreking is het gebruik van een afgedichte vacuümonderbreker als boogdovende kamer. De onderbreker bevat vaste en bewegende elektrische contacten die zijn ingesloten in een gecontroleerde vacuümomgeving.
Wanneer de contacten gesloten zijn, vloeit er stroom door de contactoppervlakken. Wanneer het bedieningsmechanisme de onderbreker opdracht geeft om te openen, scheidt het bewegende contact zich van het vaste contact. Als de contactoppervlakken uit elkaar gaan, kan er een elektrische boog tussen ontstaan.
In tegenstelling tot een boog in de lucht levert de vacuümonderbreker geen substantieel gasvormig medium om een conventioneel geïoniseerd pad in stand te houden. Het onderbrekingsproces wordt daarom grotendeels bepaald door metaaldamp die tijdens de scheidingsgebeurtenis uit het contactmateriaal wordt gegenereerd.
Contactscheiding
De openingsbeweging moet nauwkeurig worden gecontroleerd. Contactsnelheid, contactbeweging, contactdruk en de mechanische relatie tussen het bewegende contact en het bedieningsmechanisme hebben allemaal invloed op de prestaties.
De contacten hebben voldoende beweging nodig om na stroomonderbreking de vereiste diëlektrische afstand tot stand te brengen. Het mechanische mechanisme moet daarom een consistente verplaatsing bij herhaalde handelingen mogelijk maken.
Gedrag van metaaldamp
Tijdens het vonken kan materiaal uit de contacten metaaldamp vormen. Deze damp vormt het tijdelijke geleidende medium dat de boog ondersteunt. Wanneer de stroom in een wisselstroomcircuit zijn natuurlijke stroom nul nadert, kan de boog doven en condenseert de metaaldamp snel.
De onderbreker moet dan voldoende diëlektrische sterkte tussen de gescheiden contacten herstellen om de elektrische herstelspanning te weerstaan.
Contactmateriaal
Contactmateriaal is een belangrijk onderdeel van het ontwerp van vacuümonderbrekers. Het moet stroomvoeren, boogonderbreking, weerstand tegen erosie en diëlektrisch herstel ondersteunen.
Verschillende onderbrekerontwerpen gebruiken specifieke contactlegeringen en geometrieën om de stroomverdeling en magnetische effecten tijdens onderbreking te regelen.
Afscherming
Tijdens de onderbreking gegenereerde metaaldamp kan zich op omliggende oppervlakken afzetten. Afschermingsstructuren in de onderbreker helpen bepalen waar dit materiaal zich verplaatst en helpen de vereiste elektrische veldverdeling in stand te houden.
| Onderbrekingsfase | Wat gebeurt er | Ontwerpvereiste |
|---|---|---|
| Gesloten contacten | Stroom vloeit door het contactsysteem | Lage contactweerstand en betrouwbare contactdruk |
| Contactopening | Contacten beginnen te scheiden en er kan zich een boog vormen | Gecontroleerde openingssnelheid en contactgeometrie |
| Boogperiode | Metaaldamp ondersteunt elektrische geleiding | Gecontroleerd booggedrag en contacterosie |
| Huidig nul | Wisselstroom bereikt een natuurlijk nulpunt | Snel diëlektrisch herstel |
| Post-onderbreking | Gescheiden contacten zijn bestand tegen herstelspanning | Stabiele isolatie tussen contacten |
Waarom de verzegelde onderbreker ertoe doet
De vacuümonderbreker is een afgedicht onderdeel. De interne omgeving wordt tijdens de productie tot stand gebracht en gedurende de beoogde levensduur gehandhaafd.
Dit verschilt van systemen die afhankelijk zijn van een grote hoeveelheid vloeistof of gas als primair onderbrekingsmedium. De vacuümonderbreker kan relatief compact worden verpakt en op verschillende manieren in schakelapparatuur worden geïntegreerd.
Een afgedichte onderbreker betekent echter niet dat de gehele onderbreker onderhoudsvrij is. Het bedieningsmechanisme, de externe isolatie, aansluitingen, stuurcircuits, lagers, verbindingen en schakelapparatuurinterfaces vereisen nog steeds passende inspectie en onderhoud.
Vacuümonderbreking moet daarom worden gezien als een onderdeel van de onderbrekerarchitectuur. De effectiviteit ervan hangt af van het contactontwerp, de constructie van de onderbreker, mechanische beweging, isolatieherstel en coördinatie met het beveiligingssysteem.
Wat zijn de belangrijkste componenten van de breker?
Een moderne middenspanningsschakelaar bevat verschillende functionele samenstellingen. Elk draagt bij aan het stroompad, het onderbrekingsproces, de mechanische werking, het isolatiesysteem, de besturingsinterface of de installatiestructuur.
Vacuümonderbreker
De vacuümonderbreker bevat het vaste contact, het bewegende contact, de contactstaaf, interne afschermingselementen en een afgedichte behuizing. Het is het onderdeel dat verantwoordelijk is voor het onderbreken van de stroom in de vacuümomgeving.
De maatnauwkeurigheid en interne constructie zijn van cruciaal belang omdat de contactopening, uitlijning, contactdruk en diëlektrische geometrie binnen de beoogde ontwerpgrenzen moeten blijven.
Bedieningsmechanisme
Het bedieningsmechanisme zet opgeslagen of toegevoerde mechanische energie om in contactbeweging. Veerbediende mechanismen worden veel gebruikt in middenspanningstoepassingen, terwijl elektromagnetische besturingssystemen in bepaalde ontwerpen verkrijgbaar zijn.
Het mechanisme moet de onderbreker openen en sluiten met een consistente timing en slag. Het moet ook de vereiste contactkracht in de gesloten positie behouden.
Isolerende steunen
Isolatie ondersteunt het fysiek scheiden van onder spanning staande componenten van de geaarde behuizing en omliggende structuren. Ze helpen ook de vereiste spelingen en mechanische stabiliteit te behouden.
Terminals en huidig pad
Primaire terminals verbinden de onderbreker met het stroomopwaartse en stroomafwaartse elektrische netwerk. Hun ontwerp bepaalt hoe de onderbreker communiceert met rails, kabelverbindingen of andere componenten van schakelapparatuur.
Positie- en indicatiesysteem
In veel schakelinstallaties geven mechanische indicatoren aan of de onderbreker open, gesloten of in een andere gedefinieerde positie staat. Dit kan vooral belangrijk zijn voor uittrekbare apparatuur.
Controle- en hulpcircuits
Hulpcontacten, uitschakelspoelen, sluitspoelen, motoraandrijvingen, positieschakelaars en andere circuits zorgen ervoor dat de onderbreker kan communiceren met beveiligings- en besturingsapparatuur.
| Onderdeel | Hoofdfunctie | Belangrijke technische overweging |
|---|---|---|
| Vacuümonderbreker | Boogonderbreking | Contactontwerp, vacuümintegriteit, diëlektrisch herstel |
| Bedieningsmechanisme | Contact openen en sluiten | Snelheid, reizen, kracht, consistentie, uithoudingsvermogen |
| Isolatie ondersteunt | Elektrische scheiding en structurele ondersteuning | Diëlektrische prestaties en mechanische sterkte |
| Primaire terminals | Sluit de onderbreker aan op het stroomcircuit | Stroomcapaciteit, verbindingsgeometrie, temperatuurstijging |
| Hulpcontacten | Status- en besturingsfeedback | Contactbetrouwbaarheid en circuitcompatibiliteit |
| Schakel circuits uit en sluit ze | Elektrische bediening | Stuurspanning, timing, beschermingscoördinatie |
Mechanische synchronisatie
Driefasige onderbrekers hebben de contacten nodig om op een gecoördineerde manier te werken. Het mechanisme brengt beweging over naar de afzonderlijke polen, zodat de fasen openen en sluiten binnen de vereiste timingrelatie.
Overmatige timingvariaties kunnen de schakelprestaties beïnvloeden, dus aanpassing en inspectie van het mechanisme zijn belangrijke onderdelen van kwaliteitscontrole en onderhoud.
Waarom componentintegratie belangrijk is
Een onderbreker van hoge kwaliteit kan een slechte uitlijning van het mechanisme niet compenseren. Sterke isolatie kan een verkeerd ontworpen klemverbinding niet compenseren. Een nauwkeurig relais kan onvoldoende besturingsbedrading compenseren.
Betrouwbare prestaties van de breker zijn daarom afhankelijk van de interactie van al deze componenten.
Hoe beïnvloeden nominale spanning en stroom de selectie?
De nominale spanning en stroom bepalen het elektrische basisbereik van een onderbreker. Ze behoren tot de eerste specificaties die ingenieurs onderzoeken, maar ze vormen slechts een deel van een volledige technische evaluatie.
Nominale spanning
De nominale spanning moet overeenkomen met het elektrische systeem waarin de onderbreker zal werken. Het isolatiesysteem moet ook zijn ontworpen voor de relevante netfrequentie- en transiënte spanningsbelastingen.
Middenspanningsonderbrekers kunnen voor verschillende spanningsklassen worden vervaardigd. Productfamilies kunnen apparatuur van ongeveer 10 kV, 12 kV, 24 kV, 36 kV of andere gedefinieerde vermogens omvatten, afhankelijk van het ontwerp en de markt.
De daadwerkelijke selectie moet de nominale spanning van het systeem en de toepasselijke norm volgen, in plaats van eenvoudigweg de volgende beschikbare classificatie te selecteren.
Nominale stroom
De nominale stroom vertegenwoordigt de continue stroom die de onderbreker kan voeren onder gedefinieerde omstandigheden. Thermische prestaties staan daarom centraal in de specificatie.
Contacten, aansluitklemmen, geleiders, flexibele verbindingen, railinterfaces en behuizingsventilatie dragen allemaal bij aan de opwekking en afvoer van warmte.
Frequentie
De netfrequentie beïnvloedt het elektrische gedrag van het onderbrekingssysteem en de bijbehorende beveiligings- en meetapparatuur. Producten kunnen worden gespecificeerd voor 50 Hz, 60 Hz of een andere gedefinieerde werkfrequentie.
Isolatie niveau
De isolatiecoördinatie omvat meer dan de nominale bedrijfsspanning. Apparatuur moet mogelijk bestand zijn tegen netfrequentie- en spannings- en impulscondities die zijn gedefinieerd door de toepasselijke ontwerpvereisten.
| Parameter | Wat het definieert | Waarom het ertoe doet |
|---|---|---|
| Nominale spanning | Spanningsklasse elektrisch systeem | Bepaalt isolatie- en schakelvereisten |
| Nominale stroom | Continu stroomvermogen | Bepaalt thermische en geleidervereisten |
| Nominale frequentie | Werkfrequentie van het voedingssysteem | Garandeert compatibiliteit met het elektrische netwerk |
| Isolatie niveau | Diëlektricum is bestand tegen eisen | Ondersteunt de isolatiecoördinatie |
| Kortsluitwaarde | Foutstroomonderbreking en bestand tegen capaciteit | Beschermt de apparatuur tijdens netwerkstoringen |
Overwegingen bij temperatuurstijging
Continue stroom produceert warmte bij elektrische contacten en geleiders. Het vermogen om de temperatuur te laten stijgen moet daarom samen met de behuizingsopstelling worden geëvalueerd.
Een onderbreker die in een compacte metalen behuizing is geïnstalleerd, kan andere thermische omstandigheden ervaren dan dezelfde onderbreker die in een grotere geventileerde opstelling is geïnstalleerd. Omgevingstemperatuur en installatiehoogte kunnen ook de thermische prestaties beïnvloeden.
Systeemspanning is slechts het startpunt
Twee onderbrekers kunnen een vergelijkbare spanningswaarde delen, maar verschillen qua stroomsterkte, kortsluitvermogen, bedieningsmechanisme, isolatieconfiguratie, aansluitingsopstelling en mechanische duurzaamheid.
Een professionele specificatie moet daarom voorkomen dat de selectie tot één getal wordt herleid.
Waarom zijn kortsluitmogelijkheden en onderbrekingssnelheid belangrijk?
Kortsluitprestaties zijn een van de belangrijkste specificaties bij de selectie van middenspanningsstroomonderbrekers. Een storing kan binnen korte tijd zeer grote stromen en hoge elektromechanische krachten genereren.
Kortsluitstroom
De beschikbare foutstroom wordt bepaald door het elektrische netwerk, inclusief generatoren, transformatoren, geleiders en systeemimpedantie. Normaal gesproken stelt een schakelinstallatiemonteur dit vast aan de hand van een kortsluitonderzoek.
De onderbreker moet een onderbrekingsvermogen hebben dat geschikt is voor de berekende foutomstandigheden.
Brekende stroom
De onderbreker moet in staat zijn de gespecificeerde kortsluitstroom bij de nominale systeemspanning te onderbreken. Het onderbrekingsproces moet het diëlektrisch herstel handhaven nadat de stroom is gedoofd.
Bestand tegen korte tijd
Schakelinrichtingen kunnen ook worden blootgesteld aan foutstromen terwijl het beveiligingssysteem de gebeurtenis opheft. De mechanische en thermische structuur moet gedurende de toepasselijke duur bestand zijn tegen de gedefinieerde stroom.
Piekbestendig
De piekwaarde van een foutstroom veroorzaakt elektrodynamische krachten op geleiders en structurele componenten. Mechanisch ontwerp moet rekening houden met deze spanningen.
Tijdstip van onderbreking
De totale procedure voor het oplossen van fouten omvat verschillende fasen: foutdetectie, relaisbeslissing, uitschakelsignaaloverdracht, beweging van het bedieningsmechanisme, contactscheiding, boogonderbreking en netwerkherstel.
De onderbreker werkt niet zelfstandig. De volledige ontruimingstijd is afhankelijk van het relais, de besturingscircuits, de uitschakelspoel, het mechanische mechanisme, de contactbeweging en het elektrische systeem.
Het beveiligingsrelais moet de fout identificeren en het uitschakelcommando geven binnen de ontworpen bedrijfstijd.
Het elektrische pad tussen het relais en de onderbreker moet het uitschakelcommando correct overbrengen.
Het mechanische systeem moet de elektrische opdracht vertalen in herhaalbare contactbewegingen.
De onderbreker moet de stroom vrijmaken en de vereiste diëlektrische sterkte herstellen.
Waarom het onderbreken van medium ertoe doet
Het onderbrekingsmedium bepaalt hoe de boog zich gedraagt tijdens contactscheiding. Vacuümtechnologie zorgt voor een gecontroleerde, afgesloten omgeving en maakt gebruik van contactgeometrie en materiaalgedrag om onderbrekingen te bewerkstelligen.
Dit kan compacte onderbrekerafmetingen en een relatief eenvoudige onderbrekende kamer mogelijk maken in vergelijking met sommige oudere onderbrekingstechnologieën.
De uiteindelijke beoordeling van de onderbreker hangt echter nog steeds af van het volledige ontwerp. Vacuümtechnologie betekent niet dat elke vacuümonderbreker elke willekeurige foutstroom kan onderbreken.
De juiste technische aanpak is daarom om te beginnen met het berekende systeemfoutniveau en vervolgens de nominale onderbrekings- en weerstandscapaciteiten van de onderbreker te verifiëren volgens de toepasselijke norm.
Hoe beïnvloedt het bedieningsmechanisme de prestaties?
Het bedieningsmechanisme bepaalt hoe snel en consistent de contacten van de onderbreker bewegen. Omdat een onderbreking plaatsvindt tijdens een precieze opeenvolging van mechanische gebeurtenissen, is het mechanismeontwerp van cruciaal belang voor de prestaties.
Veerbedieningsmechanismen
Veermechanismen slaan mechanische energie op vóór een sluitings- of openingshandeling. Elektrische besturingsopdrachten geven de opgeslagen energie vrij om de onderbrekercontacten te bewegen.
Deze architectuur wordt veel gebruikt in middenspanningsschakelaars, omdat het mechanisme een gecontroleerde contactbeweging kan bieden zonder dat er gedurende de gehele mechanische slag een continue elektrische voeding nodig is.
Elektromagnetische mechanismen
Sommige ontwerpen van onderbrekers maken gebruik van elektromagnetische besturingssystemen om contactbewegingen te genereren. Deze mechanismen kunnen verschillende operationele kenmerken bieden en kunnen worden geselecteerd op basis van de specifieke brekerarchitectuur en besturingsvereisten.
Sluitingsoperatie
Tijdens het sluiten moet het mechanisme de contacten met de juiste snelheid en uiteindelijke contactkracht samenbrengen. Stabiel sluitgedrag helpt de mechanische impact te verminderen en zorgt voor een goede stroomgeleiding.
Openingsoperatie
De openingsslag moet snel genoeg en consistent genoeg zijn om het beoogde onderbrekingsproces te ondersteunen. Contactscheidingsafstand en -snelheid zijn belangrijk omdat de onderbreker de juiste diëlektrische toestand moet bewerkstelligen na stroomonderbreking.
Energie opslag
Mechanismen omvatten gewoonlijk een energieopslagindicator of een door een motor aangedreven oplaadsysteem. Het besturingssysteem kan bepalen of het mechanisme voldoende energie heeft voor de volgende operatie.
Mechanisch uithoudingsvermogen
Herhaalde handelingen veroorzaken slijtage aan veren, assen, lagers, verbindingen, grendels en hulpschakelaars. Mechanische duurtests helpen vaststellen of het mechanisme het gespecificeerde aantal handelingen kan voltooien zonder onaanvaardbare verslechtering.
| Mechanisme gebied | Vereist gedrag | Mogelijke storingsproblemen |
|---|---|---|
| Energie opslag | Betrouwbare voorbereiding voor gebruik | Onvolledig opladen of motorproblemen |
| Openingsrit | Consistente snelle contactscheiding | Langzame beweging, slijtage, mechanische obstructie |
| Afsluitende rit | Gecontroleerde contactbetrokkenheid | Overmatige impact of onvolledige sluiting |
| Vergrendelend | Veilige contactpositie | Onjuiste afstelling van de vergrendeling of slijtage |
| Hulpschakelaars | Nauwkeurige positiefeedback | Onjuiste indicatie of contactverslechtering |
Mechanische timing is belangrijk
Voor een driefasige onderbreker moet de werking van de drie polen binnen de gespecificeerde timingrelatie blijven. Overmatige variatie tussen polen kan het schakelgedrag beïnvloeden en moet tijdens de productie en het onderhoud onder controle worden gehouden.
Onderhoud van het mechanisme
De afgedichte onderbreker heeft mogelijk beperkt onderhoud nodig tijdens de beoogde levensduur, maar het mechanisme is extern en mechanisch. Inspectie van verbindingen, smering waar gespecificeerd, bevestigingsmiddelen, veren, lagers en hulpcontacten blijft belangrijk.
Een onderhoudsplan dient de technische instructies van de fabrikant en de daadwerkelijke schakelplicht van de installatie te volgen.
Wat is het verschil tussen binnen- en buitenontwerpen?
Binnen- en buitenbrekers kunnen hetzelfde basisonderbrekingsprincipe gebruiken, terwijl ze zeer verschillende mechanische en omgevingseisen hebben.

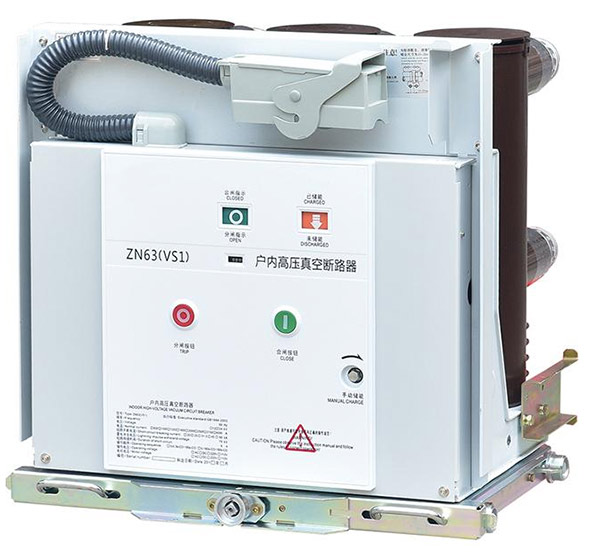

Brekers voor binnenshuis
Onderbrekers voor binnenshuis worden doorgaans geïnstalleerd in schakelkasten of elektrische ruimtes. Hun omgeving kan beter gecontroleerd worden, waardoor compacte isolatie- en behuizingsopstellingen mogelijk zijn.
Binnenontwerpen verschijnen vaak als uittrekbare eenheden of vaste installaties in met metaal beklede schakelapparatuur. De exacte opstelling is afhankelijk van de paneelarchitectuur.
Buitenbrekers
Apparatuur voor buitengebruik moet regen, vochtigheid, temperatuurveranderingen, zonlicht, vervuiling, stof, wind en andere omgevingsfactoren verdragen.
Outdoorproducten vereisen daarom een geschikte behuizingsafdichting, externe isolatie, materiaalkeuze, oppervlaktebescherming en weerbestendige mechanismen.
Composiet isolatie
Buitenbrekers kunnen composietisolatiematerialen gebruiken, zoals siliconenrubber of componenten op basis van epoxy, afhankelijk van de productarchitectuur. Deze materialen kunnen, mits correct ontworpen, de isolatieprestaties ondersteunen onder veranderende omgevingsomstandigheden.
Op palen gemonteerde installaties
Sommige distributieonderbrekers voor buiten zijn ontworpen voor paalmontage. Deze configuratie kan de integratie in bovengrondse distributienetwerken vereenvoudigen en ervoor zorgen dat het schakelapparaat een relatief kleine footprint in beslag neemt.
Installaties van onderstations
Onderstationonderbrekers kunnen worden geïnstalleerd op constructies of in schakelapparatuur buitenshuis. Hun aansluiting op stroomrails, stroomtransformatoren, spanningstransformatoren, overspanningsafleiders en aardingssystemen moet worden gecoördineerd.
| Installatietype | Typische omgeving | Belangrijkste ontwerpfocus |
|---|---|---|
| Schakelapparatuur voor binnen | Elektrische ruimtes en gesloten kasten | Compactheid, compartimentintegratie, servicetoegang |
| Buitendistributie | Openluchtnetwerken | Weerbestendigheid en isolatieprestaties |
| Op paal gemonteerd | Bovenliggende distributiesystemen | Gewicht, montagestructuur, bediening op afstand |
| Buitenstation | Nuts- en industriële onderstations | Milieuduurzaamheid, railintegratie, isolatiecoördinatie |
Omgevingsfactoren
Temperatuur, hoogte, vervuiling, vochtigheid, blootstelling aan zout en ultraviolette straling kunnen allemaal van invloed zijn op de keuze van de apparatuur.
Grote hoogte kan bijvoorbeeld de diëlektrische prestaties van luchtisolatie beïnvloeden, terwijl ernstige vervuiling externe isolatieoppervlakken kan aantasten. Kustomgevingen kunnen de blootstelling aan corrosie vergroten, vooral rond metalen constructies en verbindingen.
Indoor betekent niet onderhoudsvrij
Binnenapparatuur is beschermd tegen direct weer, maar stof, condensatie, temperatuurwisselingen en mechanische slijtage kunnen nog steeds het mechanisme en de elektrische verbindingen beïnvloeden.
Milieubescherming moet daarom realistisch worden beoordeeld in plaats van aan te nemen dat binnenapparatuur onder ideale omstandigheden functioneert.
Hoe verhouden vacuümbrekers zich tot andere onderbrekingstechnologieën?
Door de verschillen tussen onderbrekingstechnologieën te begrijpen, kunnen ingenieurs een weloverwogen technische beslissing nemen. Elke technologie heeft zijn eigen elektrische, mechanische, milieu- en onderhoudskenmerken.
Luchtonderbreking
Onderbreking van het luchtcircuit gebruikt lucht als boogmedium. Historisch gezien zijn luchtsystemen in veel spanningsklassen gebruikt. Hun ontwerp kan booggoten, magnetische uitbarstingen of andere methoden omvatten om de boog te regelen.
Bij middenspanning kan compacte vacuümonderbreking een andere fysieke architectuur bieden door het onderbrekingsproces in een afgesloten kamer te plaatsen.
Onderbreking van de olie
Olie-stroomonderbrekers gebruiken isolatieolie als isolatiemedium en als onderdeel van het boogdovingsproces. Oudere installaties kunnen dergelijke apparatuur nog bevatten, maar moderne middenspanningsinstallaties maken vaak gebruik van alternatieve technologieën.
Oliesystemen vereisen aandacht voor de toestand van de olie, insluiting, lekkage, vervuiling en daarmee samenhangende onderhoudsproblemen.
SF6-onderbreking
SF6-gas wordt van oudsher gebruikt in gasgeïsoleerde en gascircuitonderbrekende apparatuur vanwege de elektrische isolatie en boogdovende eigenschappen. Milieuoverwegingen hebben echter de ontwikkeling en toepassing van alternatieve technologieën in geschikte toepassingen aangemoedigd.
Vacuümonderbreking
Vacuümonderbreking maakt gebruik van een afgesloten vacuümkamer. Het compacte onderbrekerelement en het ontbreken van isolatieolie in de onderbreker zijn belangrijke kenmerken van de technologie.
| Technologie | Boog Middel | Typische overweging |
|---|---|---|
| Lucht | Lucht | Boogcontrolestructuur en fysieke isolatievereisten |
| Olie | Isolerende olie | Staat van de olie, insluiting, onderhoud |
| SF6-gas | SF6 | Gasafdichting, hantering, milieuoverwegingen |
| Vacuüm | Vacuüm met metaaldampbooggedrag | Onderbrekerontwerp, contactmateriaal, mechanismeprestaties |
Waarom vacuümtechnologie veel wordt gebruikt in middenspanning
Vacuümonderbreking kan zorgen voor een compacte onderbreker, snelle boogdoving en een afgedichte onderbrekingsomgeving. Deze kenmerken passen goed bij middenspanningsschakelaars binnenshuis en bij veel distributietoepassingen buitenshuis.
De technologie is ook compatibel met moderne onderbrekermechanismen en digitale beveiligingssystemen.
Technologieselectie moet toepassingsspecifiek blijven
Het is technisch gezien niet verantwoord om één onderbrekingsmedium universeel superieur te verklaren. De juiste aanpak is het vergelijken van de vereisten van het elektriciteitsnetwerk, de beschikbare installatieruimte, de omgevingsomstandigheden, de operationele taak, de beveiligingsarchitectuur, de toepasselijke normen en de onderhoudsstrategie.
De juiste technologie is de technologie die aan het volledige eisenpakket voldoet.
Hoe werkt de onderbreker met beveiligingsrelais en sensoren?
Een stroomonderbreker werkt zelden alleen. De uitschakel- en sluitacties worden normaal gesproken gecoördineerd met een beveiligingssysteem dat de elektrische omstandigheden meet en bepaalt wanneer schakelactie vereist is.
Stroomtransformatoren
Stroomtransformatoren bieden geschaalde stroominformatie aan beveiligingsrelais en meters. Hun verhoudingen en nauwkeurigheidskenmerken moeten overeenkomen met het beveiligingsschema.
De stroomtransformator en stroomonderbreker maken deel uit van dezelfde foutopsporingsketen. Als de CT-configuratie of bedrading onjuist is, ontvangt het relais mogelijk niet het verwachte signaal.
Spanningstransformatoren
Spanningstransformatoren kunnen spanningsinformatie leveren voor bescherming, meting, synchronisatie en controle. Afhankelijk van de beveiligingsfunctie kan het relais spanning samen met stroom gebruiken om de elektrische toestand van het netwerk te bepalen.
Beveiligingsrelais
Beveiligingsrelais evalueren voortdurend elektrische metingen. Afhankelijk van de toepassing kunnen de functies overstroom, aardfout, onderspanning, overspanning, richtingsbeveiliging, motorbeveiliging, transformatorbeveiliging of andere gespecialiseerde functies omvatten.
Reiscircuit
Wanneer het relais bepaalt dat de onderbreker moet openen, verzendt het een uitschakelcommando via het stuurcircuit. De uitschakelspoel bedient het mechanisme, dat vervolgens de contacten scheidt.
Controle sluiten
Ook het sluiten wordt gecontroleerd. Het systeem kan lokale en op afstand sluitende bedieningselementen, elektrische vergrendelingen, synchronisatiefuncties en permissieve signalen omvatten.
| Systeemelement | Functie | Relatie met de breker |
|---|---|---|
| Huidige transformator | Meet stroom | Biedt bescherming en meetingang |
| Spanningstransformator | Meet spanning | Biedt spanningsinformatie voor bescherming en controle |
| Beveiligingsrelais | Evalueert elektrische omstandigheden | Geeft trip- of permissieve opdrachten |
| Trip-spoel | Zet elektrisch commando om in mechanische actie | Initieert het openen van de onderbreker |
| Besturingssysteem | Houdt toezicht op het schakelen en de status | Beheert lokale, externe en gekoppelde bediening |
In elkaar grijpende
Vergrendeling is een belangrijk veiligheidskenmerk. Mechanische of elektrische vergrendelingen kunnen geselecteerde acties voorkomen wanneer de apparatuur zich in een ongepaste staat bevindt.
Het is bijvoorbeeld mogelijk dat een uittrekbare onderbreker niet tussen posities kan bewegen terwijl deze gesloten is. Afhankelijk van de systeemarchitectuur kan het voorkomen dat een aardingsschakelaar in werking treedt terwijl het primaire circuit onder spanning staat.
Bewaking op afstand
Moderne elektrische installaties maken steeds vaker gebruik van digitale communicatie om de positie van de onderbreker, de uitschakelstatus, de staat van het mechanisme en andere parameters te bewaken.
Informatie op afstand kan het operationele bewustzijn vergroten, maar digitale monitoring is geen vervanging voor correcte lokale veiligheidsprocedures. Onderhoudsteams hebben nog steeds gedefinieerde isolatie-, verificatie-, aardings- en werkpraktijken nodig.
Welke toepassingen gebruiken deze schakeltechnologie?
Vacuümonderbrekingstechnologie wordt in veel middenspanningstoepassingen gebruikt, omdat de compacte vorm en de afgedichte onderbreker geschikt zijn voor een breed scala aan distributiearchitecturen.
Wordt gebruikt voor het schakelen van feeders, transformatorverbindingen, bussecties en distributiebescherming binnen nutsnetwerken.
Gebruikt voor middenspanningsvoedingen voor motoren, transformatoren, procesapparatuur en interne distributiesystemen.
Ondersteunt opvangsystemen, transformatoraansluitingen, feederbeveiliging en gecontroleerd schakelen binnen zonne- en windinstallaties.
Kan worden toegepast op middenspanningsdistributienetwerken waar apparatuur moet werken in veeleisende industriële omgevingen.
Gebruikt in grote gebouwen en campussen die elektrische voeding op middenspanning ontvangen en stroom distribueren via transformatoren en feeders.
Kan de elektriciteitsdistributie ondersteunen voor spoorwegen, openbaar vervoer, luchthavens en andere infrastructuur die gecontroleerde middenspanningsschakeling vereist.
Distributie van nutsvoorzieningen
Nutsnetwerken maken gebruik van middenspanningsonderbrekers om feeders te beheren en distributiecircuits in secties op te delen. Een onderbreker kan een defecte feeder isoleren, terwijl andere delen van het netwerk onder spanning kunnen blijven wanneer de netwerktopologie en beveiligingscoördinatie dit toelaten.
Op palen gemonteerde configuraties voor buiten kunnen nuttig zijn in bovengrondse distributiesystemen, terwijl schakelonderbrekers voor binnenshuis vaak worden geïntegreerd in onderstations en compacte distributiesamenstellen.
Industriële distributie
Industriële installaties kunnen meerdere middenspanningsmotoren, transformatoren, proceslijnen en grote elektrische belastingen hebben. Selectieve bescherming is vooral belangrijk omdat het onnodig uitschakelen van een groter distributiegedeelte meerdere stroomafwaartse circuits kan beïnvloeden.
De onderbreker moet daarom werken met een beveiligingsschema dat de elektrische architectuur van de installatie weerspiegelt.
Transformatorbescherming
Middenspanningsonderbrekers kunnen worden gebruikt aan de primaire of secundaire zijde van transformatoren, afhankelijk van het netwerkontwerp. Het beveiligingssysteem kan overstroom-, aardfout-, temperatuur- en andere transformatorspecifieke functies omvatten.
Motorschakeling
Grote motoren kunnen middenspanningsschakeling en -beveiliging vereisen. Motortoepassingen brengen hun eigen uitdagingen met zich mee, omdat de startstromen aanzienlijk hoger kunnen zijn dan de normale bedrijfsstroom.
De onderbreker en het beveiligingsrelais moeten daarom worden geselecteerd op basis van de startkarakteristieken en beveiligingsvereisten van de motor.
Hernieuwbare energiesystemen
Zonne- en windprojecten bevatten vaak meerdere verzamelfeeders en transformatorinterfaces. Middenspanningsonderbrekers kunnen worden gebruikt om delen van het verzamelnetwerk aan te sluiten en te isoleren en de beveiliging te coördineren met de opwekkingsapparatuur.
Kritieke infrastructuur
Ziekenhuizen, datacentra, luchthavens, waterzuiveringsinstallaties en communicatie-infrastructuur kunnen sterk gecoördineerde middenspanningsdistributiesystemen vereisen. De selectie van onderbrekers in deze omgevingen hangt nauw samen met redundantie, beschermingsselectiviteit, onderhoudsprocedures en operationele continuïteit.
Bij al deze toepassingen maakt de onderbreker deel uit van een grotere elektrische architectuur. De applicatie bepaalt de juiste spanning, stroom, foutwaarde, beveiligingsschema, besturingsopstelling, omgevingsontwerp en onderhoudsstrategie.
Welke veel voorkomende selectie- en installatiefouten moeten worden vermeden?
Veel problemen met onderbrekers zijn terug te voeren op onvolledige specificaties of installatieaannames. De belangrijkste fouten doen zich voor wanneer ingenieurs de breker als een geïsoleerd onderdeel behandelen in plaats van als onderdeel van een compleet beschermings- en distributiesysteem.
- Alleen kiezen op spanning:Nominale stroom, foutvermogen, isolatie, bedieningsmechanisme en omgeving moeten ook op elkaar zijn afgestemd.
- Kortsluitberekeningen negeren:De beschikbare foutstroom moet worden vastgesteld voordat de classificatie van de onderbreker wordt afgerond.
- Beschermingscoördinatie negeren:De relaisinstellingen en de prestaties van de onderbreker moeten de gewenste selectiviteit ondersteunen.
- Onderschatting van de kabelruimte:Kabelafsluitingen en buigradiussen kunnen de praktische schakelinrichting beïnvloeden.
- Met uitzicht op stuurspanning:Trip-and-close-circuits vereisen de juiste hulpvoeding.
- Vergrendelingen negeren:De bedieningssequenties moeten worden gecontroleerd aan de hand van de volledige architectuur van de schakelapparatuur.
- Onderhoudsplanning overslaan:Het mechanisme, de aansluitingen, de besturingscircuits en de omliggende schakelapparatuur moeten nog steeds worden geïnspecteerd.
- Gebruik van onvolledige documentatie:Tekeningen, bedradingsschema's, gegevens op het typeplaatje en testgegevens moeten dezelfde configuratie beschrijven.
Het probleem ‘de hoogste beoordeling is altijd beter’
Een hogere beoordeling is niet automatisch de juiste technische keuze. De onderbreker moet nog steeds passen bij de fysieke schakelapparatuur, kabelopstelling, beveiligingssysteem, stuurspanning en installatieomgeving.
De selectie moet gebaseerd zijn op berekende vereisten en toepasselijke ontwerpmarges.
Het ‘vacuüm betekent onderhoudsvrij’-probleem
De vacuümonderbreker is afgedicht, maar de onderbreker bevat mechanische en elektrische componenten die aan slijtage onderhevig kunnen zijn. Veren, lagers, verbindingen, hulpschakelaars, uitschakelcircuits, aansluitklemmen en besturingsconnectoren blijven allemaal relevante onderhoudspunten.
Het probleem van ‘overal dezelfde breker’
Een schone industriële binnenruimte en een buitenstation aan de kust vertegenwoordigen heel verschillende omgevingen. Er mag niet automatisch worden aangenomen dat dezelfde fysieke constructie voor beide geschikt is.
Het ‘installatie later’-probleem
Bij het ontwerpen van schakelapparatuur moet rekening worden gehouden met de montage van onderbrekers, kabelafsluiting, besturingsbedrading, vergrendelingen en behuizingsafmetingen. Het achteraf aanpassen van deze details na de productie kan moeilijk zijn.
Het ‘document één keer’-probleem
Wijzigingen die tijdens een project worden aangebracht, moeten consistent worden weerspiegeld in het enkellijnsdiagram, paneeltekeningen, bedradingsschema's, beveiligingsinstellingen, materiaallijst en inbedrijfstellingsdocumenten.
Hoe moeten tests en normen worden geëvalueerd?
Middenspanningsstroomonderbrekers zijn elektrische apparaten die van cruciaal belang zijn voor de veiligheid. Daarom spelen testen een centrale rol bij het bevestigen van hun prestaties.
IEC 62271 is een belangrijke familie van normen die betrekking hebben op hoogspanningsschakel- en besturingsapparatuur. Verschillende onderdelen behandelen verschillende soorten apparatuur en testvereisten.
Routinematig testen
Er worden routinematige tests uitgevoerd op gefabriceerde apparatuur om te bevestigen dat elke productie-eenheid voldoet aan de toepasselijke ontwerpvereisten.
Het exacte testprogramma is afhankelijk van het ontwerp van de onderbreker, maar kan elektrische, mechanische, besturings- en isolatiegerelateerde controles omvatten.
Type testen
Typetests valideren de prestaties van een bepaald ontwerp onder gespecificeerde testomstandigheden. Ze kunnen temperatuurstijging, diëlektrische prestaties, kortsluitonderbreking, mechanisch uithoudingsvermogen, intern booggedrag en andere kenmerken, indien van toepassing, aanpakken.
Diëlektrische testen
Diëlektrische tests beoordelen of het isolatiesysteem bestand is tegen de gespecificeerde spanningsbelasting. Afhankelijk van de toepasselijke vereisten kan dit betrekking hebben op netfrequentiebestendigheids- en impulsgerelateerde tests.
Mechanische duurtesten
Mechanische duurtests evalueren of het bedieningsmechanisme het vereiste aantal schakelingen kan voltooien zonder onaanvaardbare verslechtering.
Kortsluiting testen
Kortsluittypetests kunnen het vermogen van de onderbreker evalueren om gedefinieerde foutstroomomstandigheden te onderbreken. Dit is een van de belangrijkste demonstraties van het complete onderbrekingssysteem.
Testen van temperatuurstijging
Temperatuurstijgingstesten controleren het thermische gedrag van stroomvoerende componenten onder gedefinieerde stroomomstandigheden. Contactweerstand, geleidergeometrie, aansluitklemmen en behuizingsontwerp dragen allemaal bij aan het resultaat.
| Testcategorie | Hoofddoel | Typisch bewijs |
|---|---|---|
| Routinetest | Controleer elke vervaardigde eenheid | Routine-inspectie en testrapporten |
| Typetest | Valideer het ontwerp onder gedefinieerde omstandigheden | Typetestrapport of certificaat |
| Diëlektrische test | Controleer of de isolatie bestand is | Elektrisch testrapport |
| Mechanisch uithoudingsvermogen | Controleer de duurzaamheid van het schakelmechanisme | Documentatie van duurzaamheidstests |
| Kortsluittest | Controleer de mogelijkheid tot storingsonderbreking | Toepasselijke typetestdocumentatie |
| Temperatuurstijging | Evalueer het thermische gedrag bij continue stroom | Testrecord voor thermische prestaties |
Testomvang is belangrijk
Een testcertificaat moet in zijn context worden beoordeeld. De geteste spanning, stroom, onderbrekerconstructie, mechanisme, isolatiesysteem en accessoires moeten overeenkomen met de geleverde configuratie.
Er mag niet automatisch worden aangenomen dat een certificaat dat aan één productconfiguratie is gekoppeld, elke variatie van de productfamilie dekt.
Fabrieksinspectie
Kwaliteitsprogramma's kunnen ook dimensiecontroles, vacuümintegriteitsverificatie, contactweerstandsmeting, mechanische timingcontroles, controlecircuitverificatie en visuele inspectie omvatten.
Inbedrijfstelling van de locatie
Na de installatie moeten de schakelaar- en schakelinstallatie in bedrijf worden gesteld volgens de projectprocedures. Dit kan het testen van isolatie, het meten van contactweerstand, controles van de mechanische werking, het testen van beveiligingsrelais, controles van stuurcircuits, vergrendelingsverificatie en functionele tests omvatten.
Wat moet een professionele technische specificatie bevatten?
Een professionele specificatie moet ingenieurs en inkoopteams voldoende informatie geven om de juiste onderbreker te selecteren voordat de apparatuur productie of installatie bereikt.
| Specificatiegebied | Informatie om te definiëren | Waarom het ertoe doet |
|---|---|---|
| Nominale spanning | Systeemspanning en apparatuurwaarde | Definieert elektrische en isolatievereisten |
| Nominale stroom | Continu stroomvermogen | Definieert thermische en geleidervereisten |
| Frequentie | 50 Hz, 60 Hz of gespecificeerde systeemfrequentie | Garandeert compatibiliteit met het elektrische netwerk |
| Breekvermogen | Vereiste onderbrekingswaarde bij kortsluiting | Bepaalt de geschiktheid voor het foutniveau |
| Bestand tegen vermogen | Korte tijd en piek zijn bestand tegen eisen | Ondersteunt structurele en thermische foutprestaties |
| Isolatie | Isolatieniveau en constructie | Zorgt voor diëlektrische geschiktheid |
| Bedieningsmechanisme | Lente, elektromagnetisch of gedefinieerd alternatief | Bepaalt de besturing en het mechanisch gedrag |
| Stuurspanning | Uitschakel-, sluit-, motor- en hulpcircuitspanning | Garandeert compatibiliteit met het besturingssysteem |
| Montage regeling | Vast, uittrekbaar, op een paal gemonteerd of op een andere manier | Zorgt voor fysieke compatibiliteit |
| Omgeving | Binnen, buiten, temperatuur, hoogte, vervuiling | Stemt het product af op de omstandigheden ter plaatse |
Begin met het enkellijnsdiagram
Het enkellijnsdiagram definieert waar de onderbreker zich in het elektrische netwerk bevindt. Het toont inkomende en uitgaande feeders, transformatoren, motoren, generatoren, rails, beveiligingszones en andere belangrijke elementen.
De specificatie van de onderbreker moet vanuit deze elektrische context worden ontwikkeld.
Definieer de positie van de onderbreker
De specificatie moet vermelden of de breker vast of uittrekbaar is en de relevante positie- en vergrendelingsvereisten beschrijven.
Definieer primaire verbindingen
Verbindingsgeometrie is vooral belangrijk voor de integratie van schakelapparatuur. De railafstand, kabelafsluiting, aansluitrichting en fase-opstelling moeten overeenkomen met het paneelontwerp.
Hulpfuncties definiëren
Hulpcontacten, uitschakelspoelen, sluitspoelen, onderspanningsafschakelspoelen, motorbedieningen, mechanische indicatoren en afstandsbedieningsinterfaces moeten waar van toepassing duidelijk worden vermeld.
Beveiligingsvereisten definiëren
De beveiligingsspecificatie moet de vereiste relaisfuncties, CT-verhoudingen, spanningsingangen, indien van toepassing, uitschakellogica, vergrendelingen en communicatie-interfaces identificeren.
Definieer milieueisen
Het project moet identificeren of de sloophamer binnen of buiten zal werken en, indien van toepassing, relevante informatie over temperatuur, hoogte, vochtigheid, vervuiling, seismische aard en corrosie verstrekken.
Testvereisten definiëren
Het technische document moet de toepasselijke normen, routinetests, typetestverwachtingen, inspectievereisten en inbedrijfstellingsprocedures identificeren.
- Definieer het elektrische systeem:Bepaal de spanning, frequentie, netwerkconfiguratie en aardingsregeling.
- Bereken systeemfoutcondities:Bepaal de beschikbare kortsluitstroom op de locatie van de onderbreker.
- Continue belasting definiëren:Bepaal de nominale stroom en verwachte bedrijfsomstandigheden.
- Kies de onderbrekingsarchitectuur:Controleer de vacuümtechnologie en de juiste configuratie van de onderbreker.
- Definieer het bedieningsmechanisme:Specificeer de vereiste veer- of elektromagnetische opstelling en bedieningsvolgorde.
- Beveiliging definiëren:Coördineer CT's, spanningsingangen, relais, uitschakelcircuits en vergrendelingen.
- Definieer fysieke installatie:Bevestig vaste of uittrekbare constructie, terminals, afmetingen en kabelinterfaces.
- Bekijk de locatievoorwaarden:Bevestig temperatuur, vochtigheid, hoogte, vervuiling, corrosie en blootstelling aan het milieu.
- Testen definiëren:Bevestig toepasselijke routine-, type-, fabrieks-, locatie- en inbedrijfstellingstests.
- Controledocumentatie:Zorg ervoor dat alle tekeningen, instellingen, specificaties en certificaten dezelfde uiteindelijke configuratie beschrijven.
Wat moeten kopers vragen voordat ze worden goedgekeurd?
- Overzichtstekening:Bevestig de algemene afmetingen, montage, terminalposities en onderhoudsspelingen.
- Elektrisch schema:Bevestig uitschakel-, sluit-, hulp-, vergrendelings- en stuurcircuits.
- Gegevens typeplaatje:Controleer spanning, stroom, frequentie, onderbrekingscapaciteit en relevante nominale kenmerken.
- Beveiligingsinterface:Controleer CT-, VT-, relais-, trip- en communicatie-interfaces.
- Testdocumentatie:Bevestig de reikwijdte van de routine- en typetestrecords die van toepassing zijn op het geleverde ontwerp.
- Installatie-informatie:Bevestig de vereisten voor hijsen, transport, aansluiting, inbedrijfstelling en onderhoud.
Een gedetailleerde technische specificatie vermindert de dubbelzinnigheid tussen engineering-, inkoop-, productie-, inbedrijfstellings- en onderhoudsteams. Het helpt ook om wijzigingen in een laat stadium te voorkomen die worden veroorzaakt door ontbrekende interface-informatie.
Veelgestelde vragen
Wat is de belangrijkste functie van een vacuümstroomonderbreker?
Het verbindt en ontkoppelt elektrische middenspanningscircuits en onderbreekt de stroom onder gespecificeerde normale en foutcondities. Het onderbrekingsproces vindt plaats in een afgedichte vacuümonderbreker.
Waarom wordt een vacuüm gebruikt om een elektrische boog te onderbreken?
Het vacuüm zorgt voor een gecontroleerde diëlektrische omgeving waarin het booggedrag verschilt van lucht-, olie- of gasonderbrekingen. Na contactscheiding en stroom nul kan de vacuümonderbreker de diëlektrische sterkte snel herstellen onder de ontworpen omstandigheden.
Wat is een vacuümonderbreker?
Een vacuümonderbreker is een afgesloten kamer met vaste en bewegende elektrische contacten en interne afschermingscomponenten. Het voert de daadwerkelijke stroomonderbreking uit wanneer de onderbreker opent.
Wat is het verschil tussen een stroomonderbreker en een contactor?
Een stroomonderbreker is ontworpen om foutstromen binnen zijn nominale capaciteit te onderbreken en om beveiligingsfuncties te bieden. Een contactor is over het algemeen ontworpen voor het frequent schakelen van belastingen onder gedefinieerde bedrijfsomstandigheden en is normaal gesproken niet bedoeld om dezelfde foutoplossende rol te vervullen als een stroomonderbreker.
Voor welke spanningsniveaus kan de vacuümonderbrekingstechnologie dienen?
Vacuümonderbreking wordt veel gebruikt in middenspanningsapparatuur. Specifieke producten kunnen worden ontworpen voor spanningsklassen zoals 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV en andere gedefinieerde waarden, afhankelijk van het ontwerp van de fabrikant en de toepasselijke norm.
Waarom is het kortsluituitschakelvermogen belangrijk?
Een fout kan een zeer hoge stroom veroorzaken. De onderbreker moet in staat zijn de gespecificeerde foutstroom bij de systeemspanning te onderbreken zonder onaanvaardbare storingen. De vereiste beoordeling moet gebaseerd zijn op de daadwerkelijke berekening van de netwerkkortsluiting.
Wat is de rol van het bedieningsmechanisme?
Het bedieningsmechanisme zorgt voor de mechanische beweging die nodig is om de contacten te openen en te sluiten. Het regelt de contactweg, snelheid, kracht en timing en heeft daarom een directe invloed op de onderbrekings- en sluitprestaties.
Worden veermechanismen vaak gebruikt?
Ja. Veerbediende mechanismen worden veel gebruikt in middenspanningsonderbrekers. Ze slaan mechanische energie op en geven deze vrij om op commando de openings- of sluitingshandeling uit te voeren.
Kunnen elektromagnetische mechanismen ook worden gebruikt?
Ja. Bepaalde ontwerpen van onderbrekers maken gebruik van elektromagnetische bedieningsmechanismen. De keuze hangt af van de architectuur van de onderbreker, de besturingsvereisten, de bedieningsvolgorde en de projectspecificatie.
Zijn vacuümbrekers onderhoudsvrij?
Nee. De vacuümonderbreker is afgedicht, wat het onderhoud binnen de onderbrekende kamer beperkt, maar de volledige onderbreker bevat nog steeds mechanische mechanismen, aansluitingen, hulpcontacten, besturingscircuits, isolatiestructuren en andere componenten die passende inspectie en onderhoud vereisen.
Welk onderhoud heeft het bedieningsmechanisme nodig?
Onderhoud kan de inspectie omvatten van mechanische verbindingen, veren, lagers, grendels, bevestigingsmiddelen, hulpschakelaars, besturingsbedrading en smeerpunten, indien gespecificeerd. De exacte procedure moet de onderhoudsdocumentatie van de fabrikant en de operationele taak van de apparatuur volgen.
Wat is het verschil tussen vacuümonderbrekers voor binnen en buiten?
Producten voor binnen worden normaal gesproken geïntegreerd in beschermde schakelapparatuur of elektrische ruimtes, terwijl producten voor buiten zijn ontworpen om regen, temperatuurveranderingen, zonlicht, vervuiling en andere omgevingsomstandigheden te weerstaan. Het principe van elektrische onderbreking kan vergelijkbaar zijn, maar de vereisten voor behuizing en isolatie verschillen.
Wat is een uittrekbare breker?
Een uittrekbare onderbreker kan bewegen tussen gedefinieerde mechanische posities in de schakelapparatuur, zoals aangesloten, test- en geïsoleerde posities, afhankelijk van het ontwerp van de apparatuur. Deze opstelling kan onderhouds- en testprocedures ondersteunen terwijl de gedefinieerde in elkaar grijpende functies behouden blijven.
Hoe werkt de onderbreker met een beveiligingsrelais?
Het relais ontvangt elektrische metingen van stroomtransformatoren en, indien van toepassing, spanningstransformatoren. Wanneer het relais een gedefinieerde abnormale toestand identificeert, stuurt het een uitschakelsignaal naar de onderbreker. De uitschakelspoel activeert vervolgens het mechanisme om de contacten te openen.
Waarom zijn stroomtransformatoren belangrijk?
Stroomtransformatoren leveren geschaalde stroomsignalen voor bescherming en meting. Hun verhouding, nauwkeurigheid, belasting en verbindingsopstelling moeten worden gecoördineerd met het beveiligingsrelais en het algehele elektrische systeem.
Waarom worden spanningstransformatoren soms gebruikt met een onderbreker?
Spanningstransformatoren leveren geschaalde spanningssignalen voor meting, bescherming, synchronisatie en controle. Afhankelijk van de toepassing kan het beveiligingsrelais spanningsinformatie samen met stroominformatie gebruiken om te bepalen of er sprake is van een fout of een abnormale bedrijfstoestand.
Wat is het doel van interlocking?
Vergrendeling helpt gedefinieerde onveilige bedieningssequenties te voorkomen. Afhankelijk van het ontwerp van de schakelinrichting kan het de beweging van de onderbreker, de werking van de aardingsschakelaar of de sluitingsacties beperken totdat aan de vereiste voorwaarden is voldaan.
Welke normen worden gewoonlijk geassocieerd met middenspanningsonderbrekers?
IEC 62271 is een belangrijke familie van normen die betrekking hebben op hoogspanningsschakel- en besturingsapparatuur. Welk onderdeel van toepassing is, is afhankelijk van het type apparatuur en het ontwerp. Er kunnen ook nationale en regionale vereisten van toepassing zijn.
Wat is het verschil tussen routinetesten en typetesten?
Er worden routinematige tests uitgevoerd op gefabriceerde eenheden om de conformiteit met de relevante productie-eisen te verifiëren. Typetests evalueren de prestaties van een ontwerp onder gespecificeerde testomstandigheden en worden doorgaans uitgevoerd als onderdeel van ontwerpvalidatie.
Welke technische informatie moet worden verstrekt bij het selecteren van een breker?
Belangrijke informatie omvat systeemspanning, nominale stroom, frequentie, kortsluitniveau, isolatievereisten, installatielocatie, vaste of uittrekbare constructie, stuurspanning, beveiligingsfuncties, hulpcontacten, aansluitingsopstelling, omgevingsomstandigheden en toepasselijke normen en tests.
Kan de onderbreker worden aangepast voor een bepaalde schakelkast?
Afhankelijk van de productfamilie kunnen projectspecifieke eisen bestaan uit montageafmetingen, klemmenopstelling, stuurspanning, hulpcircuits, mechanismeconfiguratie, beveiligingsinterfaces en andere gedefinieerde technische parameters. Aangepaste configuraties moeten worden gecontroleerd via goedgekeurde technische documenten.
Welke industrieën maken vaak gebruik van vacuümonderbrekingstechnologie?
Toepassingen zijn onder meer de distributie van nutsvoorzieningen, onderstations, industriële installaties, mijnbouw, faciliteiten voor hernieuwbare energie, commerciële gebouwen, transportinfrastructuur, waterzuivering en andere elektrische middenspanningsinstallaties.
Waarom moeten de onderbreker en de schakelapparatuur samen worden gespecificeerd?
De onderbreker moet mechanisch en elektrisch op de schakelapparatuur passen. Railinterfaces, kabelverbindingen, stuurcircuits, vergrendelingen, beveiligingssystemen, onderhoudsvrijstellingen en omgevingseisen zijn allemaal afhankelijk van de volledige paneelconfiguratie.
Hoe kan een betere selectie van onderbrekers de middenspanningsstroomdistributie versterken?
Middenspanningsschakelapparatuur is een van de belangrijkste interfaces tussen een elektrisch netwerk en het beveiligingssysteem dat verantwoordelijk is voor het beheersen van abnormale omstandigheden. Een onderbreker moet een continue belastingsstroom kunnen transporteren, betrouwbaar kunnen werken, gedefinieerde foutstromen kunnen onderbreken, elektrische en mechanische belasting kunnen weerstaan en nauwkeurig kunnen communiceren met de omringende besturingsarchitectuur.
Vacuümonderbreking biedt een praktische basis voor veel van deze vereisten. De afgedichte onderbreker creëert een gecontroleerde omgeving voor boogdoving en kan een compacte constructie van schakelapparatuur ondersteunen. Het vacuüm zelf is echter slechts één onderdeel van het complete product.
Het contactsysteem, de afscherming, de isolatiesteunen, het bedieningsmechanisme, de klemmen, de stuurcircuits, de hulpcontacten en de behuizing moeten allemaal samenwerken. Mechanische consistentie is vooral belangrijk omdat de openings- en sluitbeweging de omstandigheden bepaalt waaronder de onderbreker zijn functie vervult.
Elektrische selectie is net zo belangrijk. Nominale spanning en stroom vormen het uitgangspunt, maar kortsluitstroom, isolatieniveau, frequentie, temperatuurstijging en omgevingscondities bepalen of een bepaalde configuratie in het daadwerkelijke netwerk past.
Het beveiligingssysteem voegt nog een laag toe. Stroomtransformatoren, spanningstransformatoren, relais, uitschakelspoelen, stuurstroom, communicatie-interfaces en vergrendelingen vormen de keten waardoor het elektrische systeem een fout detecteert en erop reageert.
Toepassing is ook belangrijk. Nutsstations, industriële faciliteiten, netwerken voor hernieuwbare energie, mijnbouwlocaties, commerciële gebouwen, transportinfrastructuur en kritieke faciliteiten hebben niet noodzakelijkerwijs dezelfde elektrische of milieuvereisten.
Testen en documentatie vormen de laatste technische basis. Routinetests, typetests, diëlektrische evaluaties, mechanische duurzaamheidstests, kortsluittests, evaluaties van temperatuurstijgingen, installatiecontroles en inbedrijfstellingsprocedures moeten allemaal overeenkomen met de uiteindelijke configuratie van de apparatuur.
Een correct gespecificeerdVacuümstroomonderbrekeris dus niet zomaar een schakelcomponent. Het maakt deel uit van een geïntegreerde middenspanningsbeveiligingsarchitectuur die elektrische onderbrekingen, mechanische bediening, detectie, besturing en systeemveiligheid met elkaar verbindt.
Heeft u een middenspanningsschakelaarconfiguratie nodig voor uw project?
Komwilondersteunt middenspanningsschakeloplossingen voor utiliteits-, industriële, hernieuwbare energie-, commerciële en infrastructuurtoepassingen, met configuraties die elektrische specificaties, bedieningsmechanismen, beveiligingsinterfaces, montagevoorzieningen en projectspecifieke technische vereisten omvatten. Voor toepassingsdetails en technische discussies,neem contact met ons op.
