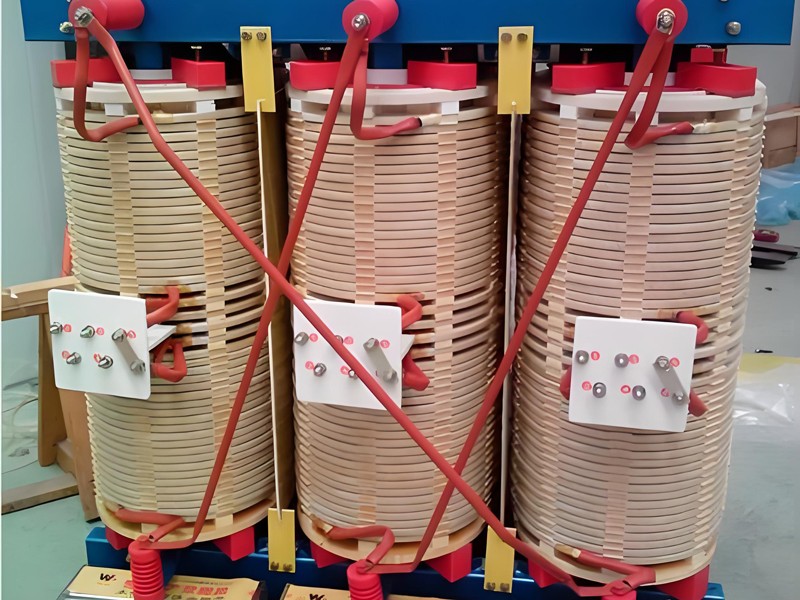

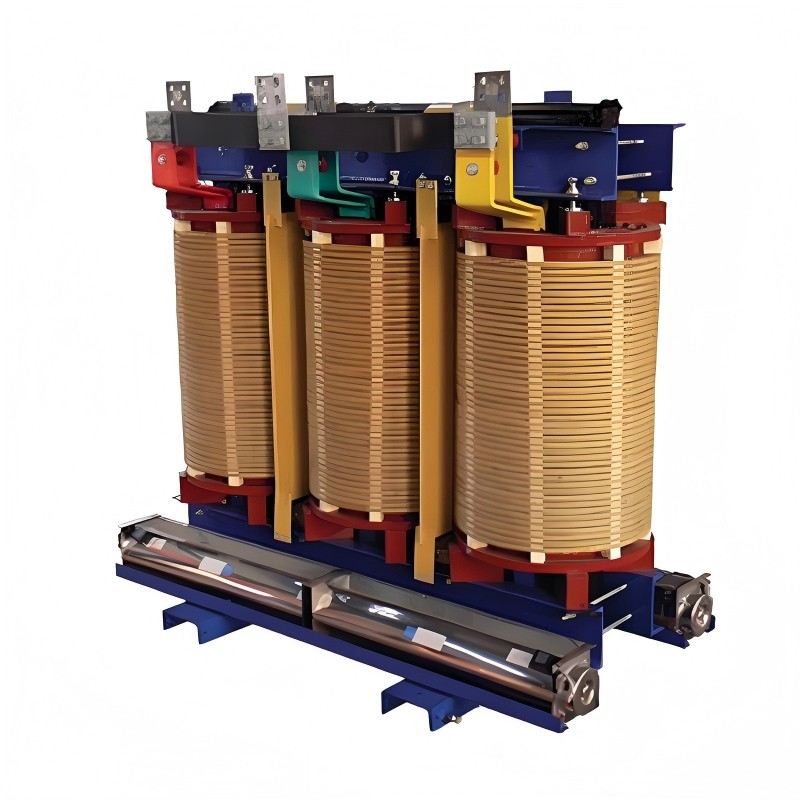

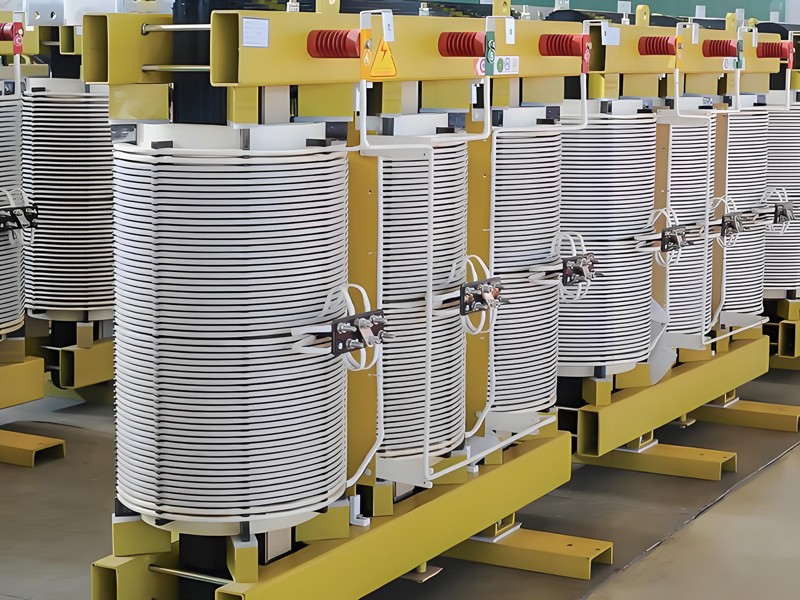

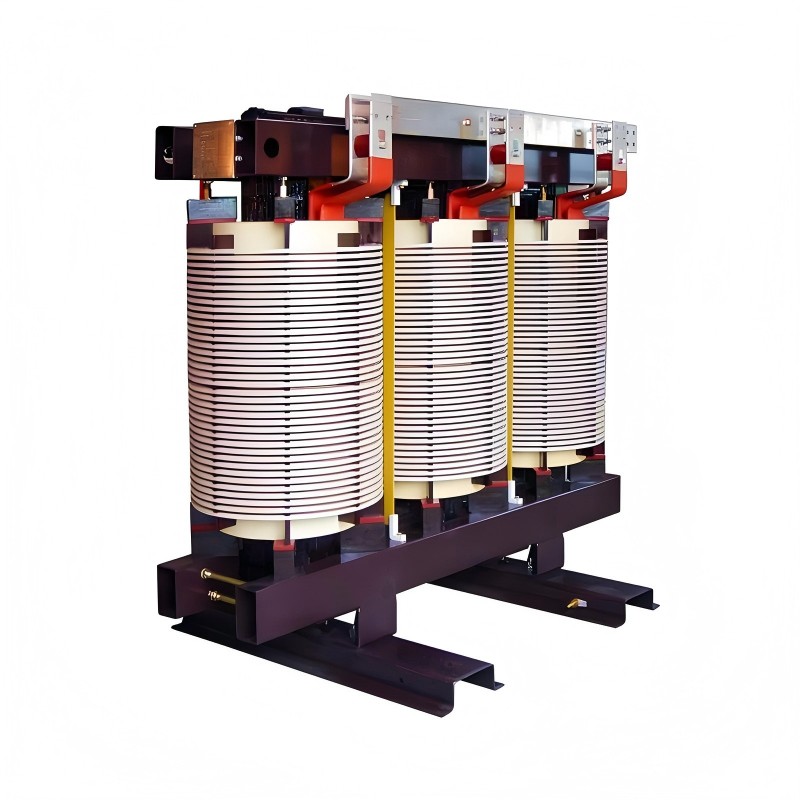

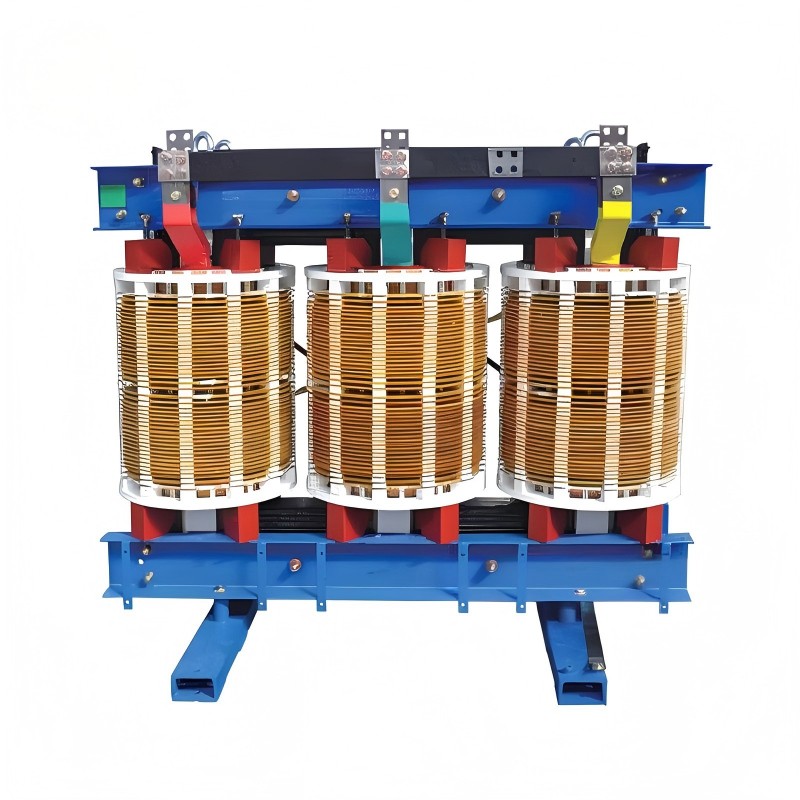

De SGB-serie driefasige niet-ingekapselde droge transformator van Comewill is een oplossing voor gebruikers die droge transformatoren willen kopen voor industriële en commerciële toepassingen. Ontworpen met geavanceerde isolatie, magnetische circuitoptimalisatie en modulaire constructie, biedt deze transformator hoge veiligheid, efficiëntie en aanpassingsvermogen aan de omgeving.
De driefasige niet-ingekapselde droge transformator uit de SGB-serie is een niet-ingekapselde droge transformator die gebruik maakt van geavanceerde vacuümdrukimpregnatietechnologie (VPI) in plaats van traditioneel harsgieten. Het is speciaal ontworpen voor:
Transformatie van middenspanning naar laagspanning (10–35 kV / 0,4 kV)
Installaties voor binnen en semi-buiten
Toepassingen die een hoge brandveiligheid en vochtbestendigheid vereisen
De driefasige niet-ingekapselde droge transformator uit de SGB-serie integreert meerdere geavanceerde technologieën om een betrouwbare en efficiënte werking te garanderen:
1. Geavanceerd magnetisch kernontwerp
Gelamineerd siliciumstaal met hoge permeabiliteit
De getrapte schootstructuur vermindert kernverlies
Onderdrukt effectief de derde harmonische vervorming
2. Hoogwaardig isolatiesysteem
Dubbel isolatiesysteem (H-klasse + NOMEX®)
Uitstekende thermische weerstand en diëlektrische sterkte
Bestand tegen chemische corrosie en vochtigheid

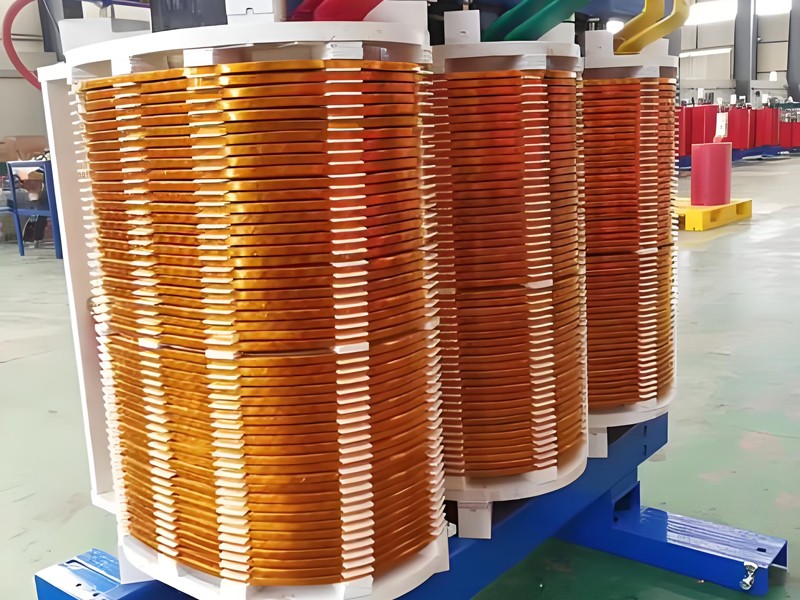

3. Geoptimaliseerde wikkelstructuur
Hoogspanning: Gelaagde cakestructuur
Laagspanning: foliewikkeling voor uniforme stroomverdeling
Verbeterde kortsluitvastheid en mechanische sterkte
4. Efficiënt thermisch beheer
Het open ventilatieontwerp verbetert de koelefficiëntie
Materialen met een laag verlies verminderen de warmteontwikkeling
Stabiele werking, zelfs in omgevingen met een luchtvochtigheid van >95%
5. VPI-productieproces
Secundaire vacuümdrukimpregnatie
Sterk vochtbestendig en vervuilingsbestendig vermogen
Extreem lage gedeeltelijke ontlading, langere levensduur
6. Veiligheid en milieubescherming
Niet-ontvlambaar en explosiebestendig ontwerp
Volledig recyclebare materialen
Voldoet aan internationale milieunormen
| Nominaal vermogen (kVA) | Nominale spanning | Vectorgroep | Nullastverlies (W) | Belastingsverlies (W) | Nullaststroom (%) | Impedantiespanning (%) | ||||||||||
| HV (kV) | Tapbereik (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 of ±2 x 2,5 | 0.4 | Dyn11 of Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Offshore-platforms en maritieme omgevingen
Chemische en petrochemische fabrieken
Hoge commerciële gebouwen en datacenters
Luchthavens, ziekenhuizen en spoorwegvervoersystemen
Industriële productiefaciliteiten
Vochtige of hoge temperatuurgebieden (tropische klimaten)
De modulaire en open structuur maakt het onderhoud van de driefasige niet-ingekapselde droge transformator uit de SGB-serie eenvoudig en kosteneffectief:
Regelmatige inspectie
Controleer op stofophoping en maak ventilatiekanalen schoon
Inspecteer de aansluitingen op losheid of oververhitting
Milieumonitoring
Zorg voor goede ventilatie en voorkom overmatige vervuiling
Houd de luchtvochtigheid indien mogelijk binnen de aanbevolen grenzen
Elektrische testen
Meet periodiek de isolatieweerstand
Bewaak de belastingsomstandigheden en temperatuurstijging
Preventief onderhoud
Schone wikkelingen en kernoppervlakken
Inspecteer op tekenen van corrosie of aantasting van de isolatie
