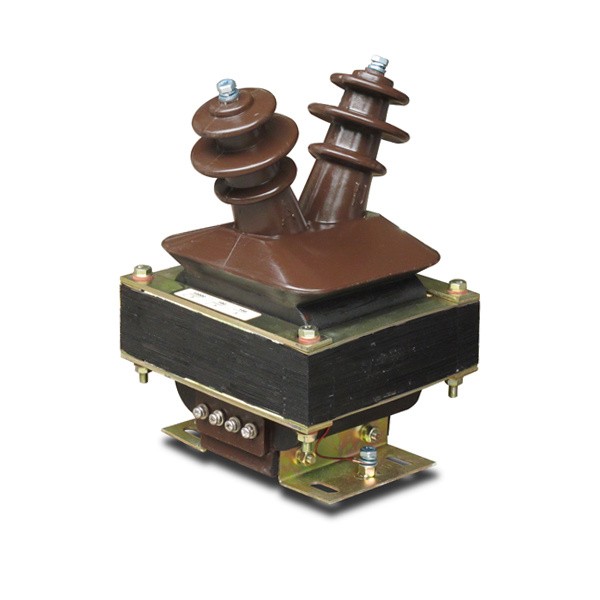

A Spanningstransformatoris een belangrijke instrument-transformatortechnologie die wordt gebruikt om een hoge primaire spanning te reduceren tot een proportionele secundaire spanning die geschikt is voor meting, meting, bescherming en controle. In tegenstelling tot een vermogenstransformator, die bedoeld is voor energieoverdracht tussen elektrische netwerken, is een instrumenttransformator ontworpen om een nauwkeurig signaal te leveren aan meters, relais, bewakingsapparatuur en besturingssystemen. De juiste selectie hangt af van de spanning van het primaire systeem, de secundaire spanning, frequentie, nauwkeurigheidseisen, belasting, isolatie, fase-indeling, wikkelingsconfiguratie, installatielocatie, blootstelling aan de omgeving en de beoogde beschermings- of meetfunctie. Elektromagnetische, capacitieve en elektronische technologieën bieden verschillende benaderingen voor het verkrijgen van proportionele spanningssignalen. Binnen- en buitenontwerpen houden ook rekening met verschillende omgevingsomstandigheden. Bij een volledige technische evaluatie moeten daarom de elektrische prestaties, isolatie, constructie, accessoires, bescherming, installatie en onderhoud als één gecoördineerd systeem worden beschouwd.
Inhoudsopgave
Klik op een onderwerp om direct naar de sectie te gaan.
- 1. Waarom is spanningsmeting belangrijk in energiesystemen?
- 2. Hoe werkt een instrumentspanningstransformator?
- 3. Wat zijn de belangrijkste typen en configuraties?
- 4. Hoe beïnvloeden nauwkeurigheid en last de selectie?
- 5. Waarom zijn isolatie en elektrische isolatie essentieel?
- 6. Hoe verschillen beschermings- en meettoepassingen?
- 7. Wat is het verschil tussen elektromagnetische en capacitieve ontwerpen?
- 8. Hoe gaan binnen- en buitenontwerpen om met verschillende omstandigheden?
- 9. Hoe verschillen eenfasige en driefasige toepassingen?
- 10. Hoe moet rekening worden gehouden met zekeringen, secundaire aarding en veiligheid?
- 11. Welke toepassingen maken gebruik van instrumentspanningsmeting?
- 12. Welke veel voorkomende selectiefouten moeten worden vermeden?
- 13. Wat moet een professionele technische specificatie bevatten?
- 14. Veelgestelde vragen
Waarom is spanningsmeting belangrijk in energiesystemen?
Elektrische netwerken kunnen niet veilig en nauwkeurig worden gecontroleerd zonder betrouwbare informatie over de spanning. Operators, beveiligingsrelais, meters, automatiseringssystemen en bewakingsapparatuur zijn allemaal afhankelijk van meetsignalen die de toestand van het primaire elektrische circuit weergeven.
Het rechtstreeks aansluiten van conventionele meters of laagspanningsregelapparatuur op een midden- of hoogspanningscircuit zou onpraktisch en potentieel gevaarlijk zijn. Instrumenttransformatoren lossen dit probleem op door een proportioneel secundair signaal te creëren dat de primaire spanning vertegenwoordigt en tegelijkertijd een elektrische scheiding te bieden tussen het hoogspanningscircuit en het secundaire meetcircuit.
Deze scheiding heeft verschillende praktische voordelen. De meetapparatuur kan worden ontworpen rond een gestandaardiseerde secundaire spanning in plaats van rechtstreeks te worden blootgesteld aan het primaire systeem. Beveiligingsrelais kunnen een beheersbaar signaal verwerken. Energiemeters kunnen hun meetfuncties uitvoeren. Operators kunnen informatie over het elektriciteitsnetwerk verkrijgen zonder de primaire spanning rechtstreeks naar het bedieningspaneel te brengen.
Biedt een proportioneel spanningssignaal voor meters en bewakingsapparatuur.
Levert spanningsinformatie aan beveiligingsrelais die abnormale systeemomstandigheden evalueren.
Scheidt het secundaire meetcircuit van het primaire hoogspanningsnetwerk.
Biedt een elektrisch signaal dat automatisering, schakellogica, synchronisatie en andere besturingsfuncties kan ondersteunen.
Spanningsinformatie is vooral belangrijk in systemen waarbij de elektrische toestand voortdurend verandert. Onderstations, industriële distributiesystemen, transformatorvoedingen, netwerken voor hernieuwbare energie en complexe nutsvoorzieningen vereisen allemaal betrouwbare informatie over de systeemspanning.
Metingen ondersteunen ook het oplossen van problemen. Als het waargenomen secundaire signaal onverwacht verandert, kunnen ingenieurs onderzoeken of de oorzaak verband houdt met het primaire systeem, de instrumenttransformator, de bedrading, het beveiligingscircuit of een ander deel van de meetketen.
Een betrouwbare meetketen begint daarom met een goed geselecteerde instrumenttransformator. Nauwkeurigheid, isolatie, verbindingsconfiguratie, secundaire belasting, omgevingsomstandigheden en beschermingseisen moeten allemaal samen in overweging worden genomen.
Hoe werkt een instrumentspanningstransformator?
Een elektromagnetische instrumentspanningstransformator werkt via elektromagnetische inductie. De primaire wikkeling is aangesloten op het hoogspanningscircuit, terwijl de secundaire wikkeling een evenredig lagere spanning levert aan aangesloten meet- of beveiligingsapparatuur.
De basisrelatie wordt bepaald door de verhouding tussen primaire windingen en secundaire windingen. Wanneer de primaire wikkeling wordt bekrachtigd, ontstaat er een magnetische flux in de kern. Deze flux induceert een spanning in de secundaire wikkeling die proportioneel overeenkomt met de primaire spanning binnen het ontworpen werkbereik van de transformator.
Primaire wikkeling
De primaire wikkeling wordt aangesloten op het hoogspanningscircuit. Het isolatiesysteem is daarom ontworpen om bestand te zijn tegen de elektrische spanningen die gepaard gaan met het primaire netwerk.
Afhankelijk van de productarchitectuur kan de primaire wikkeling verschillende fysieke constructies hebben. Sommige ontwerpen maken gebruik van een conventionele wikkelopstelling, terwijl andere de wikkeling integreren in een ingekapselde isolatiestructuur.
Secundaire wikkeling
De secundaire wikkeling levert het gereduceerde spanningssignaal aan meters, relais en andere apparatuur. De output is ontworpen om onder gespecificeerde elektrische omstandigheden proportioneel te blijven met de primaire spanning.
Magnetische kern
De kern zorgt voor het magnetische pad dat nodig is voor elektromagnetische inductie. Kernconstructie en magnetische eigenschappen beïnvloeden de nauwkeurigheid, het excitatiegedrag, de verliezen en het vermogen van de transformator om een stabiel secundair signaal te leveren.
Isolatie systeem
Het isolatiesysteem scheidt de primaire hoogspanningswikkeling van de secundaire wikkeling, behuizing en omringende structuur. Afhankelijk van het productontwerp kan dit droge isolatie, epoxyharsgieten, olie-isolatie, gasisolatie of andere diëlektrische voorzieningen omvatten.
| Onderdeel | Primaire functie | Belangrijke ontwerpoverweging |
|---|---|---|
| Primaire wikkeling | Wordt aangesloten op het hoogspanningscircuit | Primaire spanning en isolatievereisten |
| Secundaire wikkeling | Biedt het gereduceerde meetsignaal | Secundaire spanning, nauwkeurigheid, belasting |
| Magnetische kern | Biedt het magnetische pad | Kernmateriaal en excitatiekarakteristieken |
| Isolatie systeem | Behoudt elektrische scheiding | Spanningsstress, omgeving, mechanische stabiliteit |
| Behuizing of behuizing | Biedt mechanische en milieubescherming | Installatielocatie en blootstellingsomstandigheden |
Secundaire signaalkwaliteit
Een nuttig secundair signaal moet de primaire spanning nauwkeurig weergeven, terwijl aangesloten apparatuur de gespecificeerde belasting trekt. Als het meetcircuit de secundaire circuits overmatig belast, kunnen de spanningsverhouding en nauwkeurigheid worden beïnvloed.
Dit is de reden waarom de transformator, bedrading, aansluitingen, meters, relais en andere secundaire apparatuur als één circuit moeten worden geëvalueerd.
Het werkingsprincipe mag dan eenvoudig van opzet zijn, maar het bereiken van stabiele nauwkeurigheid onder reële bedrijfsomstandigheden vereist een zorgvuldig ontwerp van de kern, wikkelingen, isolatie, verbindingen en mechanische structuur.
Wat zijn de belangrijkste typen en configuraties?
Instrumentspanningstransformatoren kunnen worden geclassificeerd op basis van installatie, fase-indeling, wikkelingsconfiguratie, isolatietechnologie en werkingsprincipe. Deze categorieën helpen ingenieurs de selectie te verfijnen op basis van systeemvereisten.
Configuraties voor binnen
Binnenunits zijn bedoeld voor installatie in schakelapparatuur, onderstations, elektrische ruimtes of andere beschermde omgevingen. Hun behuizings- en isolatieontwerp kan worden geoptimaliseerd rond een gecontroleerd binnenklimaat.
Gegoten ontwerpen van epoxyhars zijn gebruikelijk in compacte middenspanningstoepassingen binnenshuis, omdat de solide isolatie een afgedichte structuur kan creëren terwijl de fysieke montage relatief compact blijft.
Configuraties voor buiten
Buitenunits worden blootgesteld aan directe blootstelling aan regen, vochtigheid, temperatuurveranderingen, zonlicht, stof, vervuiling en andere omgevingsomstandigheden. Hun huisvestings- en isolatiearrangement moet daarom rekening houden met de buitendienst.
Eenfasige configuraties
Enkelfasige ontwerpen worden vaak gebruikt waarbij elke fase afzonderlijk wordt gemeten of waarbij de toepassing een gedefinieerde fase-aarde- of fase-naar-fase meetopstelling vereist.
Driefasige configuraties
Driefasige opstellingen kunnen een gecoördineerde spanningsmeting bieden voor driefasige elektrische netwerken. De exacte aansluiting is afhankelijk van de systeemneutrale configuratie en de beveiligings- of meetfunctie.
Configuraties met twee wikkelingen en drie wikkelingen
Een ontwerp met twee wikkelingen bevat één primaire en één secundaire wikkeling. Een ontwerp met drie wikkelingen voegt een secundaire secundaire wikkeling toe die een afzonderlijke beschermings- of aardingsgerelateerde functie kan ondersteunen, afhankelijk van het elektrische schema.
Droogtype- en gietharssystemen
Droge systemen gebruiken vaste of droge isolatie zonder vloeibaar diëlektricum. De gegoten constructie van epoxyhars kan geselecteerde componenten volledig inkapselen, waardoor mechanische stabiliteit en weerstand tegen vocht en vervuiling wordt geboden.
In olie ondergedompelde ontwerpen
In olie ondergedompelde configuraties gebruiken isolatieolie als onderdeel van het diëlektrische en thermische systeem. Deze ontwerpen vereisen een passende tankconstructie, afdichting, oliebeheer en onderhoudsprocedures.
Opblaasbare of gasgeïsoleerde configuraties
Gasgeïsoleerde ontwerpen kunnen worden gebruikt waar gesloten diëlektrische systemen geschikt zijn. Bij hun selectie moet rekening worden gehouden met de afdichting van de behuizing, gaseigenschappen, drukbeheer, serviceprocedures en milieueisen.
Capacitieve en elektronische technologieën
Niet elk spanningsmeetsysteem is afhankelijk van een conventionele elektromagnetische transformator. Capacitieve spanningstransformatoren gebruiken een capacitieve verdeler in combinatie met een elektromagnetische sectie, terwijl elektronische spanningssensoren detectie- en signaalconversiemethoden gebruiken om een proportioneel elektrisch vermogen te produceren.
| Classificatie | Typische opties | Selectiefocus |
|---|---|---|
| Installatie | Binnen, buiten | Blootstelling aan het milieu en ontwerp van de behuizing |
| Fase | Eenfasig, driefasig | Netwerkconfiguratie en meetschema |
| Wikkeling | Twee wikkelingen, drie wikkelingen | Meten, beveiligen, hulpfuncties |
| Isolatie | Droog, giethars, olie, gas | Spanningsklasse, milieu, onderhoud |
| Werkingsprincipe | Elektromagnetisch, capacitief, elektronisch | Spanningsniveau, nauwkeurigheid, systeemarchitectuur |
De selectie moet beginnen met de applicatie- en netwerkvereisten, en niet alleen met de productcategorie. Verschillende configuraties kunnen aan vergelijkbare meetfuncties voldoen en tegelijkertijd verschillende installatie- en onderhoudskenmerken bieden.
Hoe beïnvloeden nauwkeurigheid en last de selectie?
Nauwkeurigheid is een van de belangrijkste technische overwegingen, omdat het secundaire signaal kan worden gebruikt voor energiemeting, systeembewaking, bescherming, controle of meerdere functies tegelijk.
Nauwkeurigheidsklasse
De nauwkeurigheidsklasse beschrijft de toegestane meetfout onder gedefinieerde omstandigheden. Verschillende toepassingen kunnen verschillende nauwkeurigheidseisen stellen.
Meetcircuits die voor meting worden gebruikt, kunnen een grotere nauwkeurigheid vereisen dan toepassingen waarbij de transformator voornamelijk een beveiligingssignaal levert. De juiste klasse hangt daarom af van wat het secundaire circuit moet bereiken.
Geschatte last
Last verwijst naar de belasting die is verbonden met de secundaire wikkeling. Dit omvat meters, relaisingangen, transducers, bedrading, aansluitblokken en andere aangesloten apparaten.
Als de werkelijke belasting van het secundaire circuit aanzienlijk verschilt van de omstandigheden waarvoor de transformator is gespecificeerd, kunnen de nauwkeurigheid en het uitgangsgedrag veranderen.
Nauwkeurigheid van de verhouding
De transformatieverhouding moet binnen de opgegeven tolerantie blijven. Een mismatch tussen de beoogde verhouding en de werkelijke verhouding kan zowel meetwaarden als beveiligingsbeslissingen beïnvloeden.
Faseverplaatsing
In meetsystemen met vermogensberekeningen zijn faserelaties van belang. Kleine fouten in faseverplaatsing kunnen de nauwkeurigheid van berekeningen die zijn afgeleid van spannings- en stroomsignalen beïnvloeden.
| Parameter | Wat het beschrijft | Waarom het ertoe doet |
|---|---|---|
| Nauwkeurigheidsklasse | Meetnauwkeurigheid onder gedefinieerde omstandigheden | Bepaalt de geschiktheid voor meting of beveiliging |
| Geschatte last | Secundaire circuitbelasting | Beïnvloedt de secundaire spanning en nauwkeurigheid |
| Transformatie verhouding | Primaire-naar-secundaire spanningsrelatie | Zorgt ervoor dat de meting het primaire systeem correct weergeeft |
| Faseverplaatsing | Hoekrelatie tussen primaire en secundaire spanning | Kan de vermogens- en beschermingsberekeningen beïnvloeden |
Meten versus beschermingseisen
Op metingen gerichte toepassingen zijn over het algemeen gericht op het handhaven van een nauwkeurige proportionele output over het relevante werkbereik. Op bescherming gerichte toepassingen kunnen meer nadruk leggen op het gedrag van de transformator tijdens abnormale systeemomstandigheden en het vermogen van het secundaire signaal om de werking van het relais te ondersteunen.
Dit onderscheid moet tot uiting komen in de technische specificatie. Een product dat alleen op nominale spanning is geselecteerd, kan ongeschikt zijn als de nauwkeurigheid en belastingskarakteristieken niet overeenkomen met die van het aangesloten circuit.
Waarom zijn isolatie en elektrische isolatie essentieel?
Elektrische isolatie is een van de belangrijkste redenen waarom instrumentspanningstransformatoren worden gebruikt. Het primaire circuit kan werken op een spanning die ver boven het veilige werkbereik van conventionele meet- en regelapparatuur ligt, dus het isolatiesysteem moet een betrouwbare scheiding creëren tussen primaire en secundaire circuits.
Primaire naar secundaire isolatie
Het isolatiesysteem moet bestand zijn tegen de elektrische spanning die gepaard gaat met de nominale primaire spanning en gedefinieerde transiënte omstandigheden. Het ontwerp omvat isolatiematerialen, kruipafstanden, spelingen, wikkelopstelling, inkapseling, aansluitklemmen en behuizingsgeometrie.
Stevige isolatie
Gietharsontwerpen kunnen de wikkelingen en andere elektrische componenten inkapselen. Deze aanpak kan een compacte en mechanisch stabiele structuur opleveren, terwijl de directe blootstelling van interne isolatieoppervlakken aan vocht of vervuiling wordt verminderd.
Olie-isolatie
Olie biedt zowel diëlektrische isolatie als warmteoverdrachtseigenschappen. Met olie gevulde ontwerpen hebben passende insluiting en afdichting nodig om het beoogde interne milieu te behouden.
Gasisolatie
Gasgeïsoleerde assemblages maken gebruik van een ingesloten diëlektrisch medium. De behuizing moet zijn integriteit behouden en bij serviceprocedures moet rekening worden gehouden met het diëlektrische medium en de druk- of afdichtingsopstelling van de apparatuur.
Kruip en speling
Speling heeft betrekking op de kortste afstand door lucht tussen geleidende delen, terwijl kruip betrekking heeft op de afstand langs een isolerend oppervlak. Beide zijn belangrijk bij het ontwerp van midden- en hoogspanningsapparatuur.
Milieuvervuiling kan het belang van de kruipafstand vergroten, omdat verontreiniging op een isolerend oppervlak een pad voor lekstroom kan creëren.
De isolatie moet zonder defecten bestand zijn tegen de gespecificeerde elektrische belasting.
Het isolatiesysteem moet zijn functie behouden onder de verwachte vochtigheids-, vervuilings- en temperatuuromstandigheden.
Wikkelingen en isolatie moeten stabiel blijven tijdens transport, installatie en normaal gebruik.
Het laagspanningsmeetcircuit moet goed gescheiden blijven van het primaire netwerk.
Isolatie is dus geen eenmalige materiaalkeuze. Het is een compleet technisch systeem dat geometrie, materialen, productiekwaliteit, blootstelling aan het milieu en elektrische coördinatie omvat.
Voor kopers betekent dit dat de isolatiebeschrijving specifiek moet zijn. Termen als droog type, giethars, olie-ondergedompeld of gasgeïsoleerd bieden een uitgangspunt, maar de technische specificatie moet ook de beoogde spanningsklasse en installatieomstandigheden verklaren.
Hoe verschillen beschermings- en meettoepassingen?
Hetzelfde primaire spanningscircuit kan signalen leveren aan zowel meet- als beveiligingssystemen, maar de vereisten van deze twee functies zijn niet identiek.
Meettoepassingen
Meetsystemen hebben een stabiele proportionele spanning nodig, zodat meters en monitoringapparatuur het primaire systeem nauwkeurig kunnen weergeven. Nauwkeurigheid over het normale werkingsbereik is daarom bijzonder belangrijk.
Toepassingen kunnen onder meer spanningsmeters, energiemeters, apparatuur voor stroomkwaliteit, toezichtsystemen en andere bewakingsapparatuur zijn.
Beschermingstoepassingen
Beveiligingsrelais gebruiken elektrische signalen om abnormale omstandigheden te identificeren. Spanningsinformatie kan bijdragen aan onderspanning, overspanning, richting, afstand, synchronisatie of andere beveiligingsfuncties, afhankelijk van de netwerkarchitectuur.
De transformator moet een passend signaal leveren onder de omstandigheden die relevant zijn voor het beveiligingsschema.
Gecombineerde toepassingen
Sommige systemen gebruiken afzonderlijke secundaire wikkelingen voor verschillende functies. Eén wikkeling kan metingen ondersteunen, terwijl een andere wikkeling is toegewezen aan bescherming.
Deze opstelling kan helpen de vereisten van verschillende circuits te isoleren en de interactie tussen meetbelastingen en beveiligingsingangen te verminderen.
| Sollicitatie | Typische secundaire functie | Belangrijkste ontwerpprioriteit |
|---|---|---|
| Spanningsmeting | Nauwkeurige proportionele spanning | Gespecificeerde nauwkeurigheid en last |
| Energiemeting | Spanningssignaal voor elektrische berekeningen | Verhoudingsnauwkeurigheid en faseprestaties |
| Beveiliging van relais | Spanningsingang voor foutlogica | Beschermingsprestaties en passend secundair gedrag |
| Besturingssystemen | Spanningsfeedback of synchronisatie | Stabiel en correct geschaald signaal |
| Toezicht | Gegevens over de systeemconditie | Betrouwbare signaalkwaliteit en integratie |
Hulp secundaire wikkelingen
Producten met drie wikkelingen kunnen een extra secundaire output bieden voor gespecialiseerde toepassingen. Het exacte doel hangt af van de systeemconfiguratie en het beveiligingsschema.
Dit is een van de redenen waarom technische tekeningen waardevol zijn. Een compleet kronkeldiagram onthult meer nuttige informatie dan een algemene verklaring dat het product meerdere uitgangen heeft.
Secundair circuitontwerp
Het aangesloten circuit moet in zijn geheel worden beschouwd. Lange kabeltrajecten, klemmenblokken, meters, relais, transducers en andere apparatuur dragen allemaal bij aan de feitelijke secundaire belasting en het signaalgedrag.
Wat is het verschil tussen elektromagnetische en capacitieve ontwerpen?
Verschillende spanningsmeettechnologieën lossen hetzelfde basisprobleem op verschillende manieren op. Door hun werkingsprincipes te begrijpen, kunnen ingenieurs de apparatuur afstemmen op het netwerk en de toepassing.
Elektromagnetische technologie
Het conventionele elektromagnetische ontwerp maakt gebruik van primaire en secundaire wikkelingen die via een magnetische kern zijn gekoppeld. Het is bekend, goed ingeburgerd en geschikt voor vele toepassingen voor het meten en beveiligen van middenspanning.
De selectie omvat de primaire spanning, secundaire spanning, frequentie, nauwkeurigheid, belasting, isolatie en wikkelingsconfiguratie.
Capacitieve spanningstransformatortechnologie
Een capacitieve spanningstransformator gebruikt een capacitieve verdeler om de primaire spanning te verlagen voordat een elektromagnetische transformatorsectie het signaal verwerkt. Deze architectuur kan nuttig zijn bij hogere spanningsniveaus en kan, afhankelijk van de constructie, ook bepaalde communicatiegerelateerde toepassingen ondersteunen.
De capacitieve componenten maken deel uit van het totale spanningsverdelingsnetwerk, dus isolatie, frequentiegedrag, compensatie en systeemaansluiting moeten zorgvuldig worden overwogen.
Elektronische spanningsdetectie
Elektronische spanningstransformatoren of sensoren kunnen sensorelementen en elektronische omzetters gebruiken om een proportionele output te produceren. Deze technologieën kunnen compacte systeemarchitecturen en integratie met digitale beveiligings- of monitoringsystemen ondersteunen.
De uitgangsinterface, stroomvereisten, signaalprotocol, nauwkeurigheid, omgevingslimieten en compatibiliteit met het stroomafwaartse systeem moeten duidelijk worden gespecificeerd.
| Technologie | Basisprincipe | Typische selectieoverweging |
|---|---|---|
| Elektromagnetisch | Primaire en secundaire wikkelingen met magnetische koppeling | Verhouding, nauwkeurigheid, belasting, isolatie, kernontwerp |
| Capacitief | Capacitieve spanningsdeling met transformatorconversie | Spanningsklasse, frequentiegedrag, compensatie, systeemintegratie |
| Elektronisch | Sensor- en elektronische signaalconversie | Uitgangstype, elektronica, communicatie, nauwkeurigheid, omgevingslimieten |
Waarom technologiekeuze ertoe doet
De juiste technologie hangt af van het netwerk en niet van een generieke voorkeur. Een compacte middenspanningsschakelaartoepassing binnenshuis kan andere eisen stellen dan een hoogspanningsbuitenstation.
Ruimte, blootstelling aan het milieu, isolatievereisten, onderhoudsstrategie, meetnauwkeurigheid, communicatiearchitectuur en de beoogde beschermingsfunctie hebben allemaal invloed op de juiste technologie.
Hoe gaan binnen- en buitenontwerpen om met verschillende omstandigheden?
De installatieomgeving heeft invloed op de behuizing, isolatie, oppervlaktebescherming, aansluitingen, afdichting, mechanische structuur en onderhoudsaanpak.
Elektrische kamers binnenshuis
Apparatuur voor binnen beschikt doorgaans over een gecontroleerde temperatuur en vochtigheid in vergelijking met installaties voor buiten. Dit maakt compacte isolatie- en behuizingsontwerpen mogelijk, op voorwaarde dat de ruimte zelf geschikte omgevingscondities handhaaft.
Middenspanningsapparatuur voor binnenshuis moet mogelijk ook in gestandaardiseerde schakelapparatuurcompartimenten passen. Compacte afmetingen, montageopstelling, kabeltoegang en terminaloriëntatie worden daarom belangrijk.
Buitenstations
Buitenuitrusting moet bestand zijn tegen weersinvloeden. Regen, vochtigheid, ultraviolette straling, vervuiling, stof, wind en wisselende temperaturen kunnen allemaal van invloed zijn op de apparatuur.
Behuizingsmaterialen, afdichting, loodsen, kruipafstand, oppervlaktebehandeling en terminalontwerp moeten deze omstandigheden weerspiegelen.
Vervuiling en besmetting
Industriële locaties en kustgebieden kunnen verontreinigingsomstandigheden vertonen die aanzienlijk veeleisender zijn dan een schoon binnenmilieu.
Isolatieoppervlakken moeten de juiste prestaties behouden wanneer ze worden blootgesteld aan vocht en vervuiling. De fysieke opstelling van isolatoren en beschermende schuren kan daarom belangrijk zijn.
Temperatuurvariatie
Buitenapparatuur kan te maken krijgen met aanzienlijke dagelijkse en seizoensgebonden temperatuurschommelingen. Deze veranderingen kunnen mechanische uitzetting en krimp veroorzaken, evenals condensatierisico's.
| Voorwaarde | Potentieel effect | Ontwerpreactie |
|---|---|---|
| Vochtigheid | Condensatie en isolatiespanning | Passende behuizing en anticondensatieontwerp |
| Regen | Blootstelling aan vocht | Geschikte afdichting, behuizing en terminalbescherming |
| Vervuiling | Oppervlakteverontreiniging en lekkagepaden | Passende kruip- en isolatieopstelling |
| UV-blootstelling | Materiële veroudering | Geschikte buitenmaterialen en oppervlaktebehandeling |
| Temperatuur fietsen | Condensatie en mechanische belasting | Materiaalkeuze en milieuevaluatie |
Inbouwpositie binnen schakelapparatuur
Wanneer de transformator in een middenspanningsschakelapparaat wordt geïnstalleerd, moet hij in het beschikbare compartiment passen, met behoud van de vereiste afstanden en aansluitingen.
Kabelroutes, primaire terminals, secundaire bedrading, inspectietoegang en aangrenzende apparatuur moeten worden beoordeeld tijdens de paneelontwerpfase.
Hoe verschillen eenfasige en driefasige toepassingen?
Fase-indeling is een belangrijk onderdeel van het systeemontwerp, omdat de transformator moet overeenkomen met de manier waarop spanning wordt gemeten binnen het elektrische netwerk.
Eenfasige meting
Eénfase-eenheden kunnen worden gebruikt om een individuele fase of een gedefinieerde fase-naar-aarde- of fase-naar-fase-spanning te meten, afhankelijk van het bedradingsschema.
Deze opstelling is gebruikelijk wanneer afzonderlijke fasemetingen vereist zijn of wanneer het beveiligingsontwerp specifieke spanningsreferenties gebruikt.
Driefasige meting
Driefasige systemen vereisen een gecoördineerde meting van de driefasige spanningen. De configuratie van de transformator hangt af van het feit of het systeem geaard of niet-geaard is of een andere neutrale opstelling gebruikt.
Aansluitschema's zijn daarom essentieel omdat twee systemen met vergelijkbare spanningswaarden verschillende transformatorbedrading kunnen vereisen.
Kronkelende arrangementen
Ontwerpen met dubbele wikkeling bieden één secundair hoofdcircuit. Ontwerpen met drie wikkelingen voegen nog een secundaire wikkeling toe die aan een afzonderlijke functie kan worden toegewezen.
De extra wikkeling kan handig zijn wanneer meet- en beveiligingscircuits afzonderlijke uitgangen nodig hebben.
Verbindingsschema's
Mogelijke opstellingen kunnen fase-naar-fase-meting, fase-naar-aarde-meting, open-delta-gerelateerde opstellingen of andere systeemspecifieke configuraties omvatten. Het juiste schema is afhankelijk van het elektrische netwerk.
Handig wanneer een gedefinieerde individuele fasespanning moet worden gemeten of bewaakt.
Geschikt voor gecoördineerde spanningsmeting in driefasige elektrische netwerken.
Biedt één primair en één secundair circuit voor de beoogde meet- of regelfunctie.
Voegt een secundaire secundaire uitgang toe voor een onafhankelijk beveiligings- of gespecialiseerd circuit.
Waarom het bedradingsschema belangrijk is
Een productnaam alleen kan niet altijd de volledige fase- en wikkelconfiguratie weergeven. Een bedradingsschema laat zien welke klemmen bij elke wikkeling horen en hoe de transformator op het externe systeem moet worden aangesloten.
Dit is vooral belangrijk voor aangepaste installaties waarbij het secundaire circuit op verschillende apparaten is aangesloten.
Hoe moet rekening worden gehouden met zekeringen, secundaire aarding en veiligheid?
Instrumentspanningstransformatoren zijn rechtstreeks aangesloten op hoogspanningscircuits, dus hun bescherming en secundaire bedrading vereisen zorgvuldige engineering.
Primaire zekeringen
Sommige transformatorconfiguraties zijn voorzien van hoogspanningszekeringen of zijn geïnstalleerd met externe beschermende zekeringen. Hun doel is om de gevolgen van interne fouten te beperken en het omliggende elektrische systeem te beschermen volgens het ontworpen beveiligingsschema.
De zekeringwaarde en -coördinatie moeten overeenkomen met de transformator en het netwerk en mogen niet onafhankelijk worden geselecteerd.
Secundaire aarding
Het secundaire circuit maakt normaal gesproken gebruik van een gedefinieerde aardingsopstelling om een bekende referentie tot stand te brengen en het risico te verminderen dat gepaard gaat met onbedoelde secundaire-naar-primaire potentiaaloverdracht.
De exacte aardingsmethode moet het ontwerp van de transformator, de elektrische code, de beveiligingsfilosofie en de lokale installatievereisten volgen.
Terminal-identificatie
Primaire en secundaire terminals moeten duidelijk worden geïdentificeerd. Onjuiste bedrading kan de meetpolariteit, beveiligingsfuncties en de veiligheid van personeel dat aan het secundaire circuit werkt beïnvloeden.
Veiligheid van interconnectie
Secundaire circuits moeten zo worden aangelegd en beschermd dat ze niet beschadigd raken door trillingen, scherpe randen, hitte, vocht of mechanische interferentie.
Onderhoud isolatie
Onderhoudspersoneel heeft een duidelijk gedefinieerde procedure nodig voor het isoleren van de bijbehorende primaire apparatuur en het aantonen van de relevante omstandigheden voordat er aan het secundaire circuit of de omliggende apparatuur wordt gewerkt.
- Bevestig primaire bescherming:Controleeer de zekering of het beveiligingsapparaat dat voor de transformator is gedefinieerd.
- Controleeer de secundaire aarding:Volg de goedgekeurde aardings- en verbindingsvoorschriften.
- Identificeer elke terminal:Zorg ervoor dat de bedrading overeenkomt met het goedgekeurde schema en het typeplaatje van de transformator.
- Bescherm secundaire bedrading:Houd kabels uit de buurt van mechanische en omgevingsgevaren.
- Volg de isolatieprocedures:Onderhoud mag alleen worden uitgevoerd volgens de gedefinieerde elektrische veiligheidsprocedure.
Veiligheid is dus een systeemverantwoordelijkheid. Productconstructie, installatie, bescherming, aarding, documentatie en bedieningsprocedures moeten elkaar allemaal ondersteunen.
Welke toepassingen maken gebruik van instrumentspanningsmeting?
Spanningsmeting is in veel delen van de moderne elektrische infrastructuur vereist. De exacte transformatorconfiguratie is afhankelijk van de netwerkspanning, de fysieke omgeving, de nauwkeurigheidsvereiste, het beveiligingsschema en het type aangesloten apparatuur.
Ondersteunt spanningsmeting, bescherming, controle, meting en monitoring over inkomende en uitgaande circuits.
Biedt spanningssignalen voor motoren, transformatoren, feeders, beveiligingssystemen en elektrische bewaking.
Ondersteunt spanningsbewaking en -bescherming binnen zonne-, wind- en andere opwekkingsgerelateerde netwerken.
Levert meetsignalen voor elektrische middenspanningsdistributiesystemen die grote faciliteiten bedienen.
Past in middenspanningsassemblages waar meet- en relaisbescherming een gecontroleerd spanningssignaal nodig hebben.
Biedt proportionele spanningsinformatie voor monitoring, controle, synchronisatie en automatisering van het elektrische systeem.
Toepassingen voor onderstations
Onderstations hebben vaak spanningssignalen nodig voor beveiligingsrelais, meters, besturingssystemen en monitoring van operators. Een transformator kan daardoor een kritische interface worden tussen het primaire netwerk en de controlekamer.
Industriële faciliteiten
Grote industriële faciliteiten kunnen over meerdere middenspanningsvoedingen beschikken die motoren, transformatoren, procesapparatuur en verdeelborden bedienen. Spanningsmeting ondersteunt zowel routinematige bewaking als beveiligingsfuncties.
Hernieuwbare energiesystemen
Zonne- en windinstallaties maken gebruik van elektrische verzamel- en transformatiesystemen waarin spanningsmeting bescherming, monitoring, synchronisatie en netwerkcontrole kan ondersteunen.
Toepassingen voor schakelapparatuur
Compacte gietharsontwerpen kunnen worden geïntegreerd in schakelapparatuur binnenshuis waar ruimte, isolatie, weerstand tegen verontreiniging en toegankelijkheid van de bedrading in evenwicht moeten worden gebracht.
Commerciële gebouwen
Grote commerciële faciliteiten kunnen gebruik maken van binnenkomende middenspanningsvoorzieningen en interne distributiesystemen. Instrumentspanningsmetingen kunnen informatie verschaffen aan energiebeheer- en beveiligingssystemen, terwijl de vereiste scheiding van het primaire circuit behouden blijft.
Bij al deze toepassingen moet de transformator worden geselecteerd rond het eigenlijke elektrische netwerk in plaats van rond een generieke productcategorie.
Welke veel voorkomende selectiefouten moeten worden vermeden?
Veel meetproblemen beginnen tijdens de specificatiefase. Een transformator kan de juiste nominale primaire spanning hebben, maar toch ongeschikt zijn omdat de secundaire verhouding, belasting, nauwkeurigheid, isolatie, wikkelopstelling of installatieomgeving niet passen bij het project.
- Alleen kiezen op basis van primaire spanning:De secundaire spanning, nauwkeurigheid, belasting, fase-indeling en isolatie zijn ook van belang.
- Secundaire last negeren:Meters, relais, bedrading en terminals belasten gezamenlijk het secundaire circuit.
- Gebruik van de verkeerde wikkelconfiguratie:Voor beveiliging en meting zijn mogelijk afzonderlijke secundaire circuits nodig.
- Het neutrale systeem negeren:De aarding en fase-indeling beïnvloeden de geschikte transformatoraansluiting.
- Mengen van binnen- en buitenvereisten:Milieubescherming moet overeenkomen met de installatielocatie.
- Zekeringcoördinatie over het hoofd zien:Primaire bescherming moet worden gecoördineerd met de transformator en het elektrische netwerk.
- Bedradingslengte negeren:Secundaire kabels dragen bij aan de totale belasting en moeten in de berekening worden meegenomen.
- Kiezen zonder schema:Een productbeschrijving alleen onthult mogelijk niet de volledige fase- en wikkelopstelling.
Het alleen-ratio-probleem
Twee producten kunnen dezelfde nominale primaire-secundaire verhouding hebben, maar verschillende nauwkeurigheid, belasting, isolatie, fysieke afmetingen of verbindingsopstellingen.
Ratio is noodzakelijk, maar niet voldoende voor een volledige technische vergelijking.
Het probleem van ‘overal hetzelfde product’
Een binnenschakelapparaattoepassing en een blootgesteld buitenstation hebben aanzienlijk verschillende milieuvereisten. Het gebruik van één generieke configuratie zonder de omstandigheden ter plaatse te beoordelen, kan vermijdbare risico's met zich meebrengen.
Het onvolledige probleem met het secundaire circuit
Ingenieurs specificeren soms de transformator zonder de stroomafwaartse meters en beveiligingsrelais volledig te identificeren. Dit kan het moeilijk maken om de feitelijke belasting- en nauwkeurigheidsomstandigheden te verifiëren.
Het documentatieprobleem
Technische documentatie moet de wikkelklemmen, verhoudingen, aansluitschema, isolatietype, montageopstelling en nominale omstandigheden duidelijk maken. Onvolledige documentatie kan de installatie en inbedrijfstelling onnodig moeilijk maken.
Wat moet een professionele technische specificatie bevatten?
Een professionele specificatie moet voldoende informatie bieden voor elektrotechnici, inkoopteams, fabrikanten, installateurs, inbedrijfstellingspersoneel en onderhoudspersoneel om precies te begrijpen welke transformatorconfiguratie vereist is.
| Specificatiegebied | Informatie om te definiëren | Waarom het ertoe doet |
|---|---|---|
| Primair systeem | Nominale spanning, frequentie, fase-indeling | Definieert de elektrische werkomgeving |
| Secundair systeem | Secundaire spanning en wikkeling | Past bij meters, relais en besturingscircuits |
| Nauwkeurigheid | Nauwkeurigheidsklasse en toepasselijke bedrijfsomstandigheden | Bevestigt geschiktheid voor meting of bescherming |
| Last | Nominale secundaire belasting en aangesloten belastingen | Ondersteunt nauwkeurige secundaire uitvoer |
| Isolatie | Droog, giethars, olie, gas of ander systeem | Voldoet aan de spannings- en omgevingseisen |
| Installatie | Binnen of buiten, montageafmetingen, aansluitingsoriëntatie | Zorgt voor fysieke compatibiliteit |
| Bescherming | Zekeringopstelling, aarding, relaisaansluitingen | Ondersteunt een veilige werking van het systeem |
| Bouw | Behuizing, behuizing, wikkeling, kern, connectoren | Biedt een volledige productbeschrijving |
| Testen | Routinematige en toepasselijke prestatieverificatie | Ondersteunt kwaliteit en inbedrijfstellingsacceptatie |
Begin met het elektriciteitsnet
De specificatie moet eerst het primaire elektrische systeem definiëren. Dit omvat spanning, frequentie, faseconfiguratie, aardingsopstelling en het beoogde meetpunt.
Definieer elke secundaire uitvoer
Elke secundaire wikkeling moet een gedefinieerd doel hebben. Een meetwikkeling en een beschermingswikkeling mogen niet als identiek worden beschouwd, louter en alleen omdat beide een lage spanning afgeven.
Definieer verbonden lasten
De specificatie moet meters, relais, transducers, besturingsapparatuur, aansluitblokken en geschatte kabellengtes identificeren. De volledige aangesloten belasting bepaalt de werkelijke belastingstoestand van de secundaire wikkeling.
Isolatie- en milieueisen definiëren
De installatielocatie moet duidelijk worden vermeld. Binnen- en buitensystemen kunnen verschillende isolatie-, behuizing-, oppervlaktebehandeling- en omgevingskenmerken vereisen.
Definieer fysieke afmetingen
Montageafmetingen, aansluitposities, bevestigingsgaten, totale hoogte, breedte en diepte kunnen van cruciaal belang worden wanneer de transformator in een schakelkast wordt geïnstalleerd.
Bedradings- en aansluitschema's definiëren
Een gecontroleerd schema moet primaire terminals, secundaire terminals, wikkelrelaties, aardingspunten en externe beschermingsvoorzieningen identificeren.
Definieer inspectie en testen
Testen moeten overeenkomen met het transformatortype en de projectvereisten. Routinecontroles kunnen elektrische prestaties, isolatiegerelateerde controles, wikkelrelaties en functionele verificatie omvatten.
Bevestig primaire spanning, secundaire spanning, frequentie, fase-indeling, aardingssysteem, nauwkeurigheid en belasting.
Controleeer de afmetingen, montagepositie, terminaloriëntatie, behuizingsopstelling en servicetoegang.
Bevestig de blootstelling aan binnen- of buitenomstandigheden, vochtigheid, vervuiling, temperatuur, hoogte en corrosieomstandigheden.
Bevestig de primaire zekering, secundaire aarding, relaisaansluitingen en de beoogde beveiligingsfilosofie.
Een praktische selectieworkflow
- Definieer het primaire netwerk:Identificeer spanning, frequentie, faseconfiguratie, aardingsopstelling en meetlocatie.
- Secundaire vereisten definiëren:Geef de secundaire spanning, het aantal wikkelingen en het doel van elke uitgang op.
- Nauwkeurigheid bepalen:Stem de nauwkeurigheidsklasse af op de eisen op het gebied van meten, bewaken, beveiligen of regelen.
- Bereken last:Inclusief meters, relais, bedrading, terminals, transducers en andere aangesloten apparatuur.
- Isolatie selecteren:Kies een geschikte droge, giethars-, olie-, gas- of andere isolatiearchitectuur.
- Controleeer omgeving:Evalueer binnen- en buitenomstandigheden, vochtigheid, vervuiling, temperatuur en hoogte.
- Beveiliging controleren:Bevestig de zekeringopstelling, aarding en integratie van het beveiligingscircuit.
- Controleeer fysieke pasvorm:Bevestig de montageafmetingen en aansluitingsopstelling tijdens de definitieve installatie.
- Documentatie verifiëren:Zorg ervoor dat de tekeningen, de gegevens op het typeplaatje, het bedradingsschema en de technische specificaties dezelfde configuratie beschrijven.
Deze aanpak creëert een duidelijker technisch pad van systeemontwerp tot productselectie. Ook verkleint het de kans dat een ogenschijnlijk klein detail, zoals last of terminallocatie, een probleem wordt tijdens de installatie.
Wat moeten kopers vragen voordat ze worden goedgekeurd?
- Afmetingstekening:Bevestig de algemene afmetingen, montagepunten, aansluitingen en beschikbare installatieruimte.
- Bedradingsschema:Controleeer de primaire en secundaire terminalrelaties en aardingspunten.
- Naamplaatinformatie:Bevestig de spanningsverhouding, frequentie, nauwkeurigheid en andere nominale kenmerken.
- Isolatiebeschrijving:Bevestig de diëlektrische constructie en de beoogde installatieomgeving.
- Testinformatie:Bevestig de toepasselijke routine- of prestatietests voor de geselecteerde configuratie.
Veelgestelde vragen
Waar wordt een spanningstransformator voor gebruikt?
Het reduceert een hoge primaire spanning tot een proportionele secundaire spanning die geschikt is voor meting, meting, bescherming, monitoring en controle. Het zorgt ook voor een elektrische scheiding tussen het hoogspanningscircuit en de secundaire apparatuur.
Wat is het verschil tussen een spanningstransformator en een vermogenstransformator?
Een vermogenstransformator is in de eerste plaats ontworpen om elektrische energie tussen circuits over te dragen, terwijl een instrumentspanningstransformator is ontworpen om een proportioneel spanningssignaal te leveren voor metingen en bescherming. De secundaire uitgang is bedoeld voor aangesloten instrumenten en besturingsapparatuur in plaats van voor bulkstroomoverdracht.
Hoe werkt een elektromagnetisch ontwerp?
Een elektromagnetisch ontwerp maakt gebruik van primaire en secundaire wikkelingen die zijn gekoppeld via een magnetische kern. De primaire spanning brengt een magnetische flux tot stand, die een proportionele spanning in de secundaire wikkeling induceert.
Wat betekent de transformatieverhouding?
De transformatieverhouding beschrijft de proportionele relatie tussen primaire en secundaire spanning. Hiermee kan een hoge systeemspanning worden weergegeven door een lagere secundaire spanning die kan worden verwerkt door meters en relais.
Waarom is de nauwkeurigheidsklasse van belang?
De nauwkeurigheidsklasse definieert de toegestane meetfout onder gespecificeerde omstandigheden. Meet-, monitoring- en beveiligingstoepassingen kunnen verschillende vereisten hebben, dus de geselecteerde klasse moet overeenkomen met de beoogde functie.
Wat is belasting in een secundair circuit?
Last is de belasting die is verbonden met de secundaire wikkeling. Het omvat apparaten zoals meters, beveiligingsrelais, transducers, terminals en verbindingskabels. De totale belasting kan de secundaire prestaties en nauwkeurigheid beïnvloeden.
Waarom kan een transformator meerdere secundaire wikkelingen hebben?
Door meerdere secundaire wikkelingen kunnen afzonderlijke circuits verschillende functies uitvoeren. Eén wikkeling kan bijvoorbeeld dienen voor metingen, terwijl een andere wikkeling bescherming of een andere gedefinieerde toepassing ondersteunt.
Wat is het verschil tussen een droge constructie en een gietharsconstructie?
Beide vermijden conventionele vloeistofisolatie, maar de gietharsconstructie maakt gebruik van epoxyhars om geselecteerde componenten in te kapselen. Dit kan een afgedichte, mechanisch stabiele structuur creëren met nuttige weerstand tegen vocht en vervuiling bij geschikte binnentoepassingen.
Wanneer is een buitenconfiguratie vereist?
Een buitenconfiguratie wordt gebruikt wanneer de transformator op een blootgestelde locatie wordt geïnstalleerd, zoals een buitenstation. Het ontwerp moet rekening houden met regen, vochtigheid, temperatuurwisselingen, vervuiling, blootstelling aan ultraviolette straling en andere plaatselijke omstandigheden.
Kan dezelfde transformator binnen en buiten worden gebruikt?
Niet noodzakelijkerwijs. Elektrische specificaties lijken misschien hetzelfde, maar de behuizing, isolatie, oppervlaktebescherming, omgevingsbestendigheid en montagevereisten kunnen aanzienlijk verschillen tussen binnen- en buiteninstallaties.
Wat is een capacitieve spanningstransformator?
Een capacitieve spanningstransformator maakt gebruik van capacitieve spanningsdeling samen met een transformatorsectie om een geschaald spanningssignaal te verkrijgen. Het kan worden gebruikt in geschikte hoogspanningsmeet- en beveiligingstoepassingen en kan, afhankelijk van het ontwerp, ook bepaalde communicatiefuncties ondersteunen.
Wat is een elektronische spanningstransformator?
Een elektronische spanningstransformator of sensor maakt gebruik van een sensorelement en elektronische signaalconversie om een proportionele output te leveren. De specificatie moet betrekking hebben op de sensortechnologie, de uitgangsinterface, de nauwkeurigheid, de stroomvereisten, de omgevingsomstandigheden en de compatibiliteit van downstreamapparatuur.
Hoe ondersteunt een spanningstransformator relaisbeveiliging?
Het levert een geschaald spanningssignaal aan beveiligingsrelais. Afhankelijk van het beveiligingsschema kan het relais dat signaal gebruiken voor functies zoals overspanning, onderspanning, directionele logica, synchronisatie of andere toepassingsspecifieke beveiligingsberekeningen.
Waarom is secundaire aarding belangrijk?
Een gedefinieerde secundaire aardingsopstelling zorgt voor een gecontroleerde elektrische referentie en ondersteunt de veiligheid van het secundaire circuit. De exacte aardingsmethode moet het ontwerp van de apparatuur en de toepasselijke elektrische vereisten volgen.
Waarom kan er een hoogspanningszekering worden meegeleverd?
Een zekering kan de transformator aan de primaire zijde beschermen en de gevolgen van bepaalde interne fouten helpen beperken. De classificatie en coördinatie moeten worden afgestemd op de transformator en het omliggende elektriciteitsnetwerk.
Welke technische gegevens moeten worden gecontroleerd voordat u bestelt?
Belangrijke informatie omvat primaire spanning, secundaire spanning, frequentie, faseconfiguratie, aardingsopstelling, nauwkeurigheidsklasse, belasting, wikkelingsconfiguratie, isolatietype, installatielocatie, afmetingen, aansluitingsopstelling, beschermingsvereisten en toepasselijke testvereisten.
Kan een spanningstransformator op maat worden gemaakt voor een specifiek schakelinstallatieproject?
Projectspecifieke configuraties kunnen de spanningsverhouding, secundaire wikkeling, montageafmetingen, terminalconfiguratie, isolatieconstructie, zekeringintegratie en andere gedefinieerde technische vereisten omvatten. Aangepaste ontwerpen moeten worden gecontroleerd via goedgekeurde tekeningen en technische specificaties.
Waarom moeten de transformator en het relais of de meter samen worden gespecificeerd?
Het secundaire apparaat zorgt voor een deel van de werkelijke belasting van de transformator en bepaalt de vereiste signaalkarakteristieken. Door de transformator te coördineren met de aangesloten meter of het relais, kunt u ervoor zorgen dat de verhouding, nauwkeurigheid, belasting en bedradingsomstandigheden geschikt zijn voor de volledige meetketen.
Hoe kan een betere spanningsmeting de bescherming van het stroomsysteem versterken?
Betrouwbare spanningsinformatie is een van de fundamenten van moderne elektrische beveiliging en besturing. Operators moeten weten wat er in het primaire netwerk gebeurt, meters hebben stabiele meetsignalen nodig en beveiligingsrelais hebben betrouwbare elektrische input nodig bij het nemen van beslissingen over abnormale omstandigheden.
Instrumenttransformatortechnologie slaat de brug tussen deze vereisten en het elektrische hoogspanningssysteem. Door een proportioneel secundair signaal en elektrische scheiding te bieden, zorgt de apparatuur ervoor dat meet- en beveiligingsapparatuur met een beheersbare spanning kunnen werken terwijl ze functioneel verbonden blijven met het primaire netwerk.
Het selectieproces moet beginnen met de daadwerkelijke sollicitatie. Primaire spanning, secundaire spanning, frequentie, faseconfiguratie, aardingsregeling, nauwkeurigheid, belasting, aantal wikkelingen, isolatie, installatieomgeving, bescherming en fysieke afmetingen moeten allemaal worden gedefinieerd voordat het product wordt voltooid.
De technologiekeuze is ook van belang. Elektromagnetische systemen blijven breed toepasbaar voor het meten en beveiligen van middenspanning. Capacitieve ontwerpen kunnen geschikte oplossingen bieden voor bepaalde toepassingen met hogere spanningen, terwijl elektronische detectietechnologieën steeds digitalere elektrische architecturen kunnen ondersteunen.
Omgevings- en mechanische omstandigheden moeten met evenveel zorg in overweging worden genomen. Binnenapparatuur kan werken in een gecontroleerde schakelkastomgeving, terwijl buitenunits te maken krijgen met weer, vervuiling, temperatuurschommelingen en blootstelling aan ultraviolette straling.
Voor fabrikanten en projectteams is nauwkeurige documentatie net zo belangrijk als de hardware zelf. Maatschetsen, wikkelschema's, naamplaatinformatie, terminalidentificatie, isolatiedetails, testinformatie en installatie-instructies zorgen ervoor dat de transformator correct in het uiteindelijke elektrische systeem kan worden geïntegreerd.
Uiteindelijk een goed gespecificeerdSpanningstransformatoris meer dan een meetcomponent. Het is een interface tussen het primaire energienetwerk en de meet-, beveiligings-, monitoring- en controlesystemen die de moderne elektrische infrastructuur waarneembaar en beheersbaar houden.
Heeft u een oplossing voor spanningsmeting nodig voor uw energiesysteem?
Komwilondersteunt toepassingsspecifieke spanningsmeetoplossingen voor binnen- en buitenconfiguraties, wikkelingen, isolatiesystemen, beschermingseisen en aangepaste technische specificaties. Voor projectvereisten en technische discussies,neem contact met ons op.
