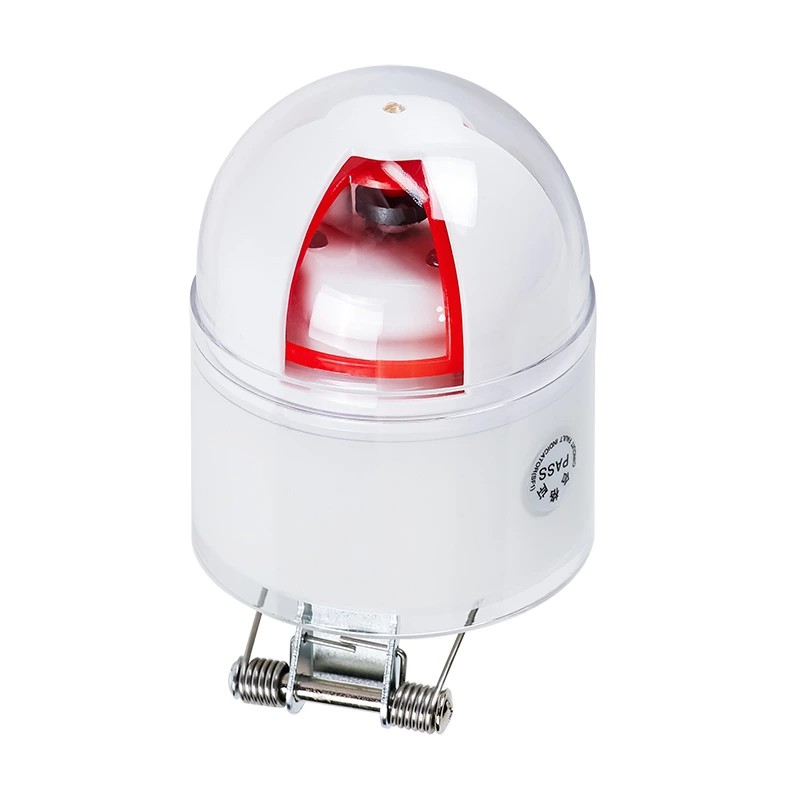

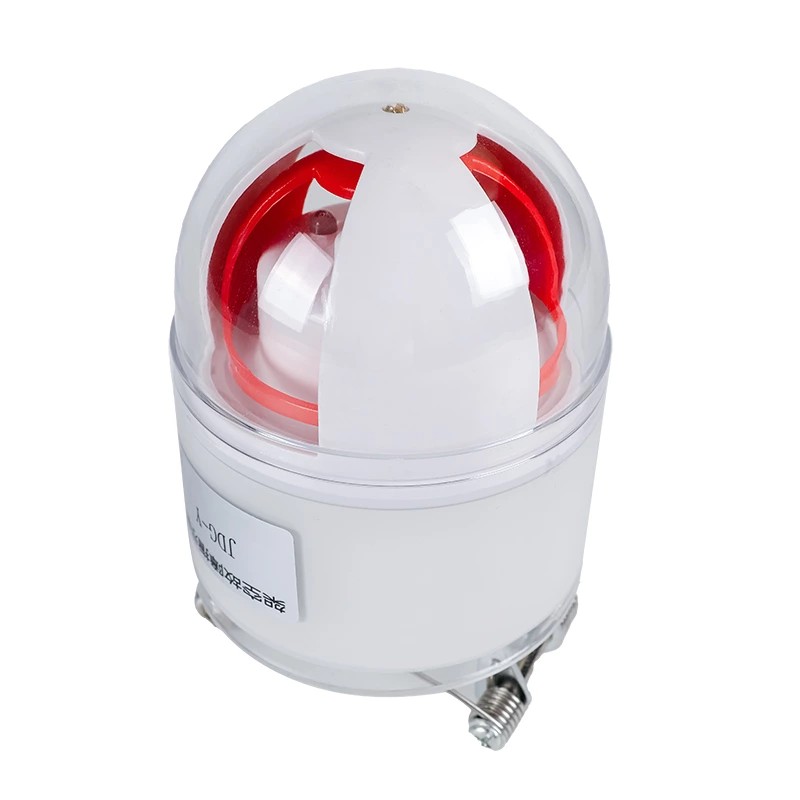

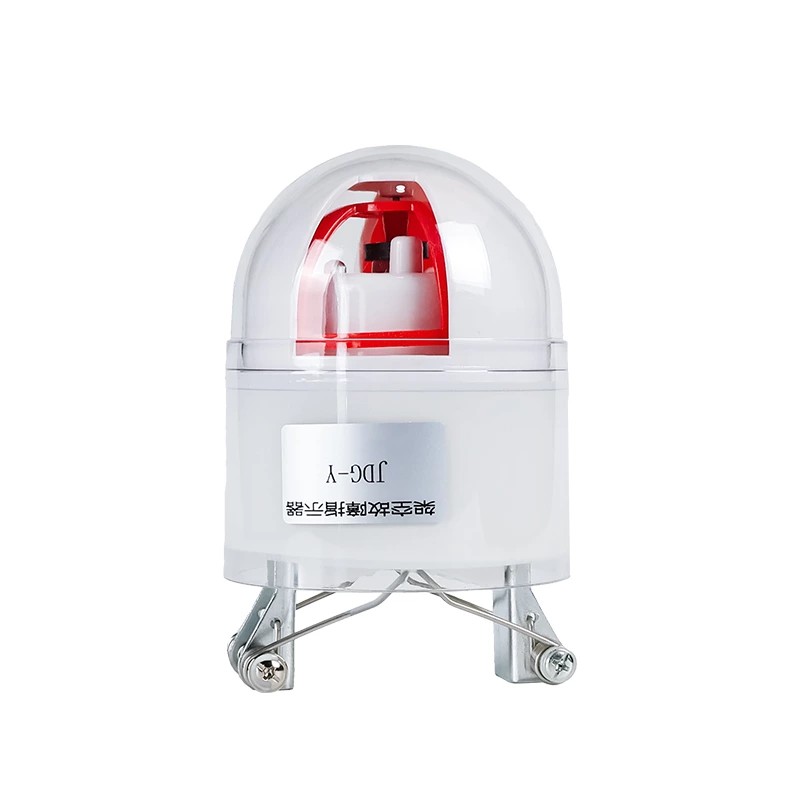

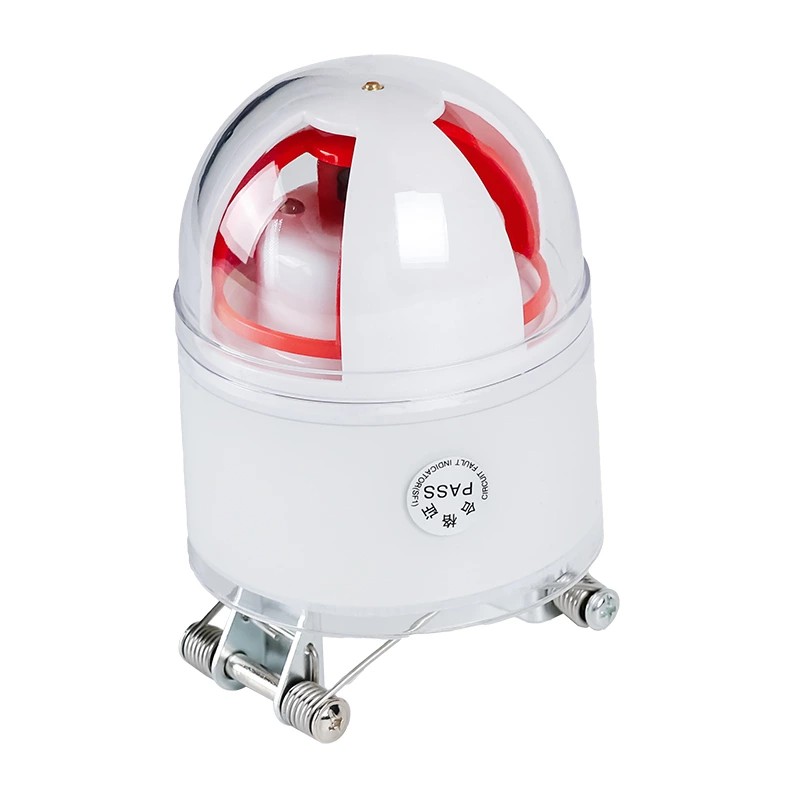

Vier-in-één drukveer opgeschort foutindicator JDG-F

Productdetails

1. Vier-in-één foutdetectie voor distributielijnen

De hoogwaardige vier-in-één drukveer-opgeschort foutindicator JDG-F van Comewill is een elektromagnetisch foutdetectieapparaat dat wordt gebruikt in midden- en laagspanningsstroomdistributiesystemen. Het helpt veldingenieurs snel het gedeelte van een lijn te bepalen waar een kortsluitingsfout is opgetreden.

Werkingsprincipe

Wanneer er kortsluitstroom door de bewaakte geleider vloeit, detecteert het apparaat de plotselinge stroomverandering.

Het mechanisme activeert een zichtbare rode foutindicatorkaart.

Onderhoudsteams kunnen de geactiveerde indicatoren langs de lijn visueel lokaliseren.

Het storingspunt wordt geïdentificeerd tussen de laatst geactiveerde indicator en de eerste niet-geactiveerde indicator.

Deze duidelijke bestemmingsmethode verkort de inspectietijd aanzienlijk in vergelijking met handmatige lijnpatrouilles.

De op maat gemaakte vier-in-één drukveer-opgeschort foutindicator JDG-F van Comewill wordt veel gebruikt in stroomdistributienetwerken waar een snelle foutopsporing de duur van de uitval helpt verminderen en de onderhoudsefficiëntie verbetert.

2. Structurele componenten en functionele modules

Een complete vier-in-één drukveer-opgeschort foutindicator JDG-F integreert verschillende functionele modules die samenwerken om betrouwbare detectie en indicatie te garanderen.

Stroom- en spanningsdetectiemodule

Deze module detecteert veranderingen in stroom en spanning op de lijn met behulp van elektromagnetische inductie en elektrische velddetectie. Deze detectiemethoden vereisen geen direct contact met onder spanning staande geleiders, waardoor de veiligheid van de installatie wordt verbeterd.

Foutdiscriminatiecircuit

Het interne circuit analyseert signaalvariaties om daadwerkelijke kortsluitfouten te onderscheiden van tijdelijke fluctuaties of belastingsveranderingen. Geïmporteerde elektronische componenten en microcontrollers verbeteren de stabiliteit van de signaalverwerking.

Mechanisch indicatoraandrijfsysteem

Zodra een fout is bevestigd, activeert het aandrijfmechanisme de rood fluorescerende indicatorkaart, die zichtbaar blijft totdat deze wordt gereset. De mechanische structuur is ontworpen voor betrouwbaarheid buitenshuis en langdurig gebruik.

Foutstatusweergave

Het apparaat maakt gebruik van een felrode fluorescerende coating om een ​​duidelijke zichtbaarheid te garanderen, zowel overdag als onder nachtelijke lichtomstandigheden. Het weergavemechanisme is bestand tegen vervaging, zelfs na langdurige blootstelling aan ultraviolette straling.

Automatische vertraagde reset

Nadat de foutconditie is verholpen, wordt de vier-in-één drukveer-opgeschort foutindicator JDG-F automatisch gereset na een vooraf ingestelde vertraging. Deze functie vermindert de noodzaak voor handmatige interventie op afgelegen locaties.

3. Materiaalontwerp en structurele duurzaamheid

Om langdurig gebruik buitenshuis te ondersteunen, maakt de Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F gebruik van gespecialiseerde materialen en een structureel ontwerp.

Behuizing van luchtvaartkwaliteit

De buitenschaal wordt geproduceerd met behulp van hoogwaardige luchtvaartmaterialen met éénstapsgiettechnologie. Oppervlaktebehandeling van nanomaterialen verbetert de weerstand tegen milieuvervuiling en veroudering.

Vernikkelde magnetische componenten

Belangrijke magnetische elementen zijn vernikkeld om de magnetische geleidbaarheid te verbeteren en de elektromagnetische detectieprestaties te verbeteren.

Weerbestendigheid

De behuizingsstructuur is ontworpen om weerstand te bieden aan:

UV-straling

Regen en stof

Ophoping van vervuiling

Dankzij deze constructie kan het apparaat stabiele prestaties behouden in stroomdistributieomgevingen buitenshuis.

4. Voedingssysteem en levensduur

Betrouwbare werking gedurende vele jaren is essentieel voor bewakingsapparatuur voor distributielijnen.

De vier-in-één drukveer-opgeschort foutindicator JDG-F omvat:

Krachtig accusysteem met een levensduur van meer dan 8 jaar

Ontwerp van elektronische schakelingen met laag vermogen

Op microcontrollers gebaseerde besturing voor een stabiele werking

Deze functies zorgen ervoor dat het apparaat gedurende meerdere inspectiecycli blijft werken zonder frequent onderhoud.

5. Installatie en live-lijnbediening

De vier-in-één drukveer-geveerde foutindicator JDG-F is ontworpen voor installatie onder spanning, wat betekent dat het apparaat kan worden gemonteerd zonder de distributielijn uit te schakelen.

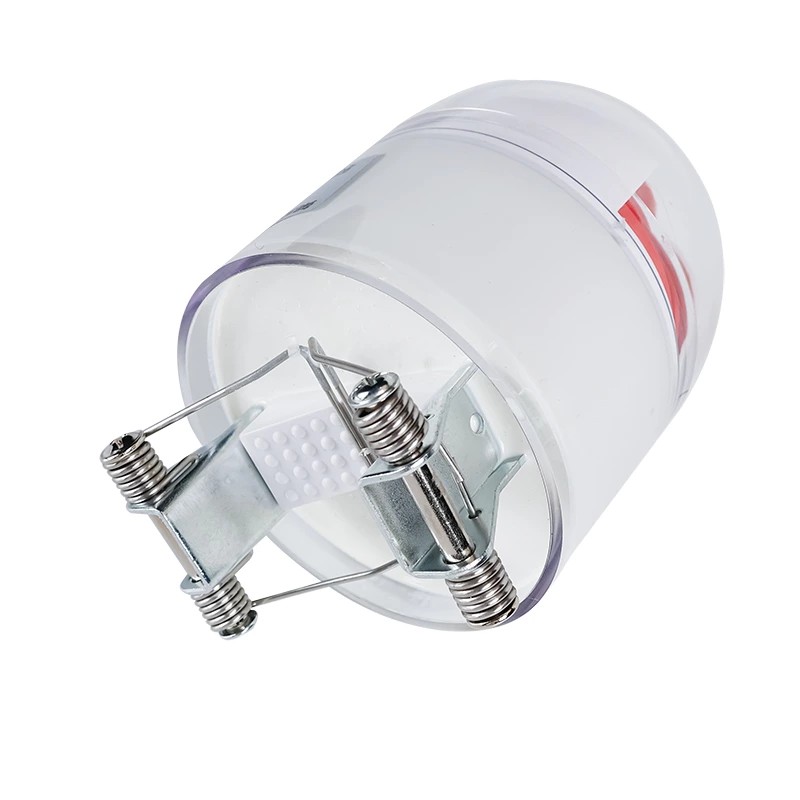

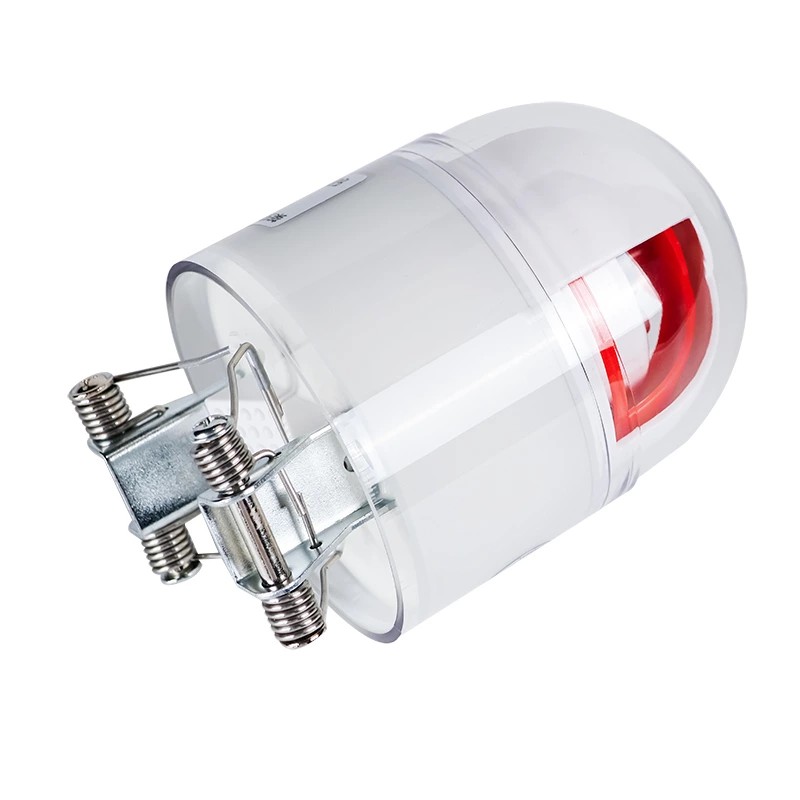

Opgeschort structuur met drukveer

De indicator maakt gebruik van een drukveerstructuur met kaartdraden, waardoor deze veilig op bovengrondse geleiders kan worden geklemd.

De belangrijkste installatiekenmerken zijn onder meer:

Installatie zonder geleiders door te snijden

Geen stroomuitval nodig tijdens de installatie

Mechanische stabiliteit op zowel blanke als geïsoleerde geleiders

Dit ontwerp helpt nutsbedrijven foutindicatoren in distributienetwerken te implementeren met minimale operationele verstoring.

6. Typische toepassingsscenario's

De Comewill vier-in-één compressieveer-opgeschort foutindicator JDG-F wordt gebruikt in verschillende stroomdistributiescenario's:

Bovengrondse distributielijnen

Geïnstalleerd op elektriciteitspaalgeleiders om kortsluitfouten te detecteren en weer te geven.

Kabeldistributiesystemen

Gebruikt op bovengrondse geïsoleerde kabels of ondergrondse kabelovergangen.

Distributienetwerkbewaking

Helpt onderhoudsteams snel defecten te identificeren en gerichte inspecties te organiseren.

Onderhoudswerkzaamheden aan nutsvoorzieningen

Ondersteunt snellere probleemoplossing en vermindert de tijd die wordt besteed aan volledige patrouille-inspecties.

7. Productie- en leveringscapaciteit

Als Chinese fabrikant en fabriek biedt Comewill productie- en leveringsondersteuning voor monitoringapparatuur voor distributienetwerken.

Mogelijkheden zijn onder meer:

OEM- en aangepaste productconfiguraties

Stabiele productiecapaciteit voor engineeringprojecten

Kwaliteitscontrole tijdens productie en montage

De Comewill vier-in-één compressieveer-opgeschort foutindicator JDG-F is beschikbaar voor wereldwijde nutsbedrijven, technische aannemers en distributeurs van elektrische apparatuur die op zoek zijn naar een Chinese leverancier van in China gemaakte foutdetectieapparatuur.

OPERATIONEEL PRINCIPE

Principe van kortsluitingsdetectie:
Gebaseerd op de kenmerken van kortsluitfouten, is het actiecriterium de plotselinge stroomverandering die gepaard gaat met het uitvallen van de stroom van het beveiligingsapparaat. De interpretatielogica van het storingsindicatiediagram is als volgt: als indicatoren 2, 5 en 8 van fase A en indicatoren 3, 6 en 9 van fase C van lijn 2 allemaal rood worden, terwijl indicatoren 11 en 12 wit blijven, kan worden vastgesteld dat er een kortsluitingsfout is opgetreden op dat uitgaande lijnpunt.

TECHNISCHE PARAMETER
