EKL-4DXN Lijnfoutindicator met livestatus

Wat is de EKL-4DXN-lijnfoutindicator met livestatus?

De EKL-4DXN-lijnfoutindicator met livestatus is een online monitoringapparaat dat door Comewill speciaal is ontwikkeld voor hoogspanningsschakelapparatuur en distributienetwerken onder 20 kV. Dit apparaat integreert functies voor foutdetectie, live-indicatie en faseverificatie. Door gebruik te maken van een modulair ontwerp en glasvezelcommunicatietechnologie kan het stabiel werken in complexe elektromagnetische omgevingen en betrouwbare ondersteuning bieden voor dagelijkse inspecties en foutdiagnose in energiesystemen.

Producteigenschappen

1. Alarmfuncties voor kernfouten

Alarm voor kortsluitingsfout

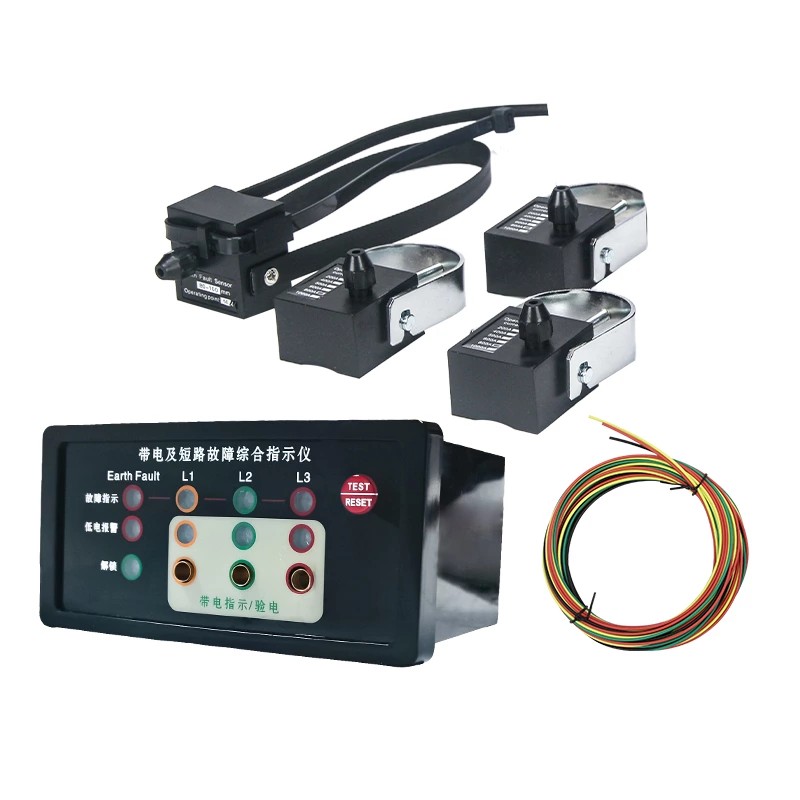

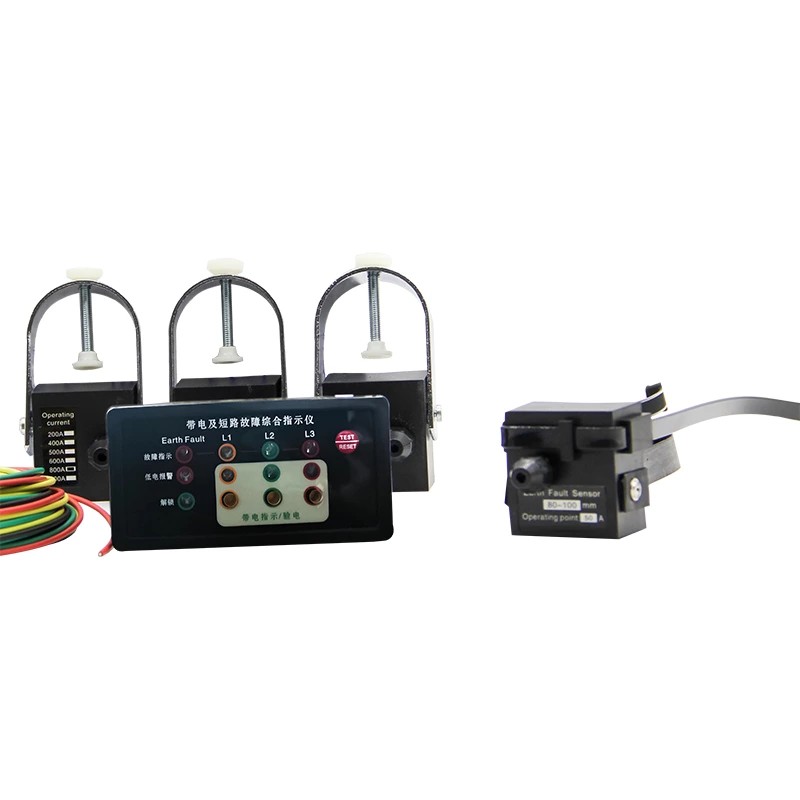

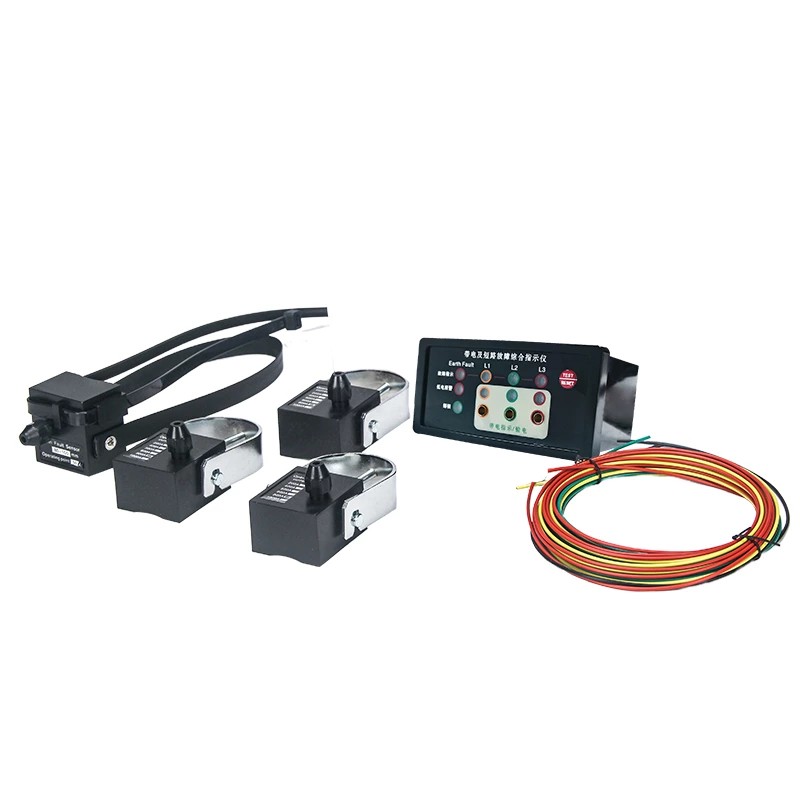

Wanneer er kortsluiting optreedt in de lijn, vangt de kortsluitsensor die is ingebouwd in de EKL-4DXN lijnfoutindicator met live status onmiddellijk de foutstroom op en verzendt het alarmsignaal via glasvezelkabel naar de hostcomputer. Glasvezelcommunicatie heeft sterke anti-interferentiemogelijkheden, waardoor de invloed van elektromagnetische ruis in de schakelapparatuur op de signaaloverdracht wordt vermeden. Bij ontvangst van het signaal activeert de hostcomputer het bijbehorende kortsluitfoutindicatielampje, waardoor het personeel ter plaatse het defecte circuit snel kan lokaliseren.

Aardfoutalarm

De aardingssensor bewaakt continu de nulsequentiestroom van de lijn. Wanneer de aardfoutstroom de vooraf ingestelde alarmdrempel bereikt of overschrijdt, stuurt de sensor via optische vezel een signaal naar de hoofdeenheid en activeert de hoofdeenheid onmiddellijk het aardfoutalarm. Deze functie helpt aardfouten vroegtijdig te detecteren, voorkomt verdere verslechtering van de isolatie van apparatuur en vermindert het risico op elektrische schokken.

2. Hoogspanningsgerelateerde functies

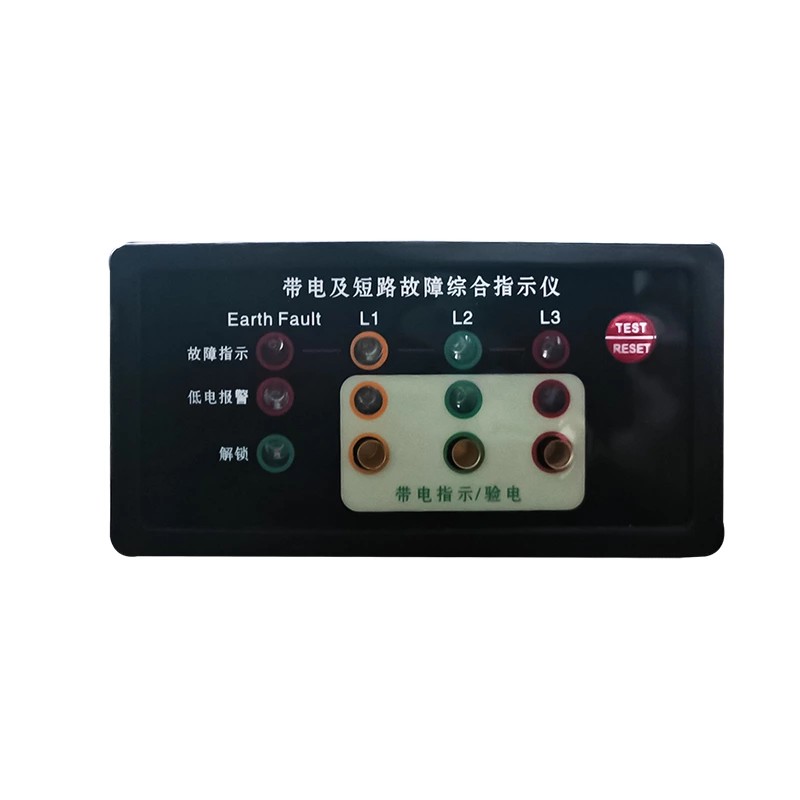

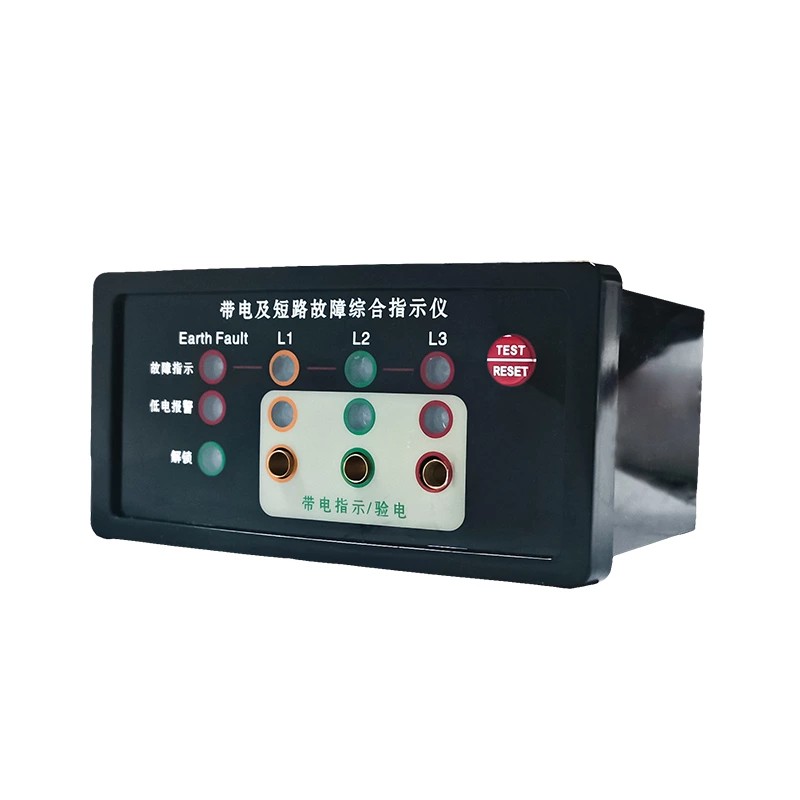

Livestatusindicator voor hoogspanning: De hoogwaardige EKL-4DXN-lijnfoutindicator met livestatus bewaakt continu de livestatus van hoogspanningslijnen. Het paneel van de hoofdeenheid is uitgerust met LED-indicatoren met hoge helderheid, die respectievelijk overeenkomen met de fasen L1, L2 en L3. De knipperfrequentie van de indicatoren weerspiegelt grofweg het spanningsniveau. De LED's worden rechtstreeks gevoed vanuit het elektrische hoogspanningsveld, zonder de ingebouwde batterij van de hoofdeenheid te verbruiken. Dit ontwerp garandeert de continuïteit van de livestatusindicatie en verlengt de algehele levensduur van de batterij.

Hoogspanningsfaseverificatie: Het paneel van de hoofdeenheid heeft een speciale faseverificatie-interface. Onderhoudspersoneel kan deze interface gebruiken om de nauwkeurigheid van het hoogspanningsingangssignaal en de foutindicatie te testen en te bevestigen. Door deze functie te gebruiken om de fase te verifiëren voordat u lijnaansluitingen of onderhoudswerkzaamheden uitvoert, kunt u apparatuurstoringen als gevolg van fasefouten voorkomen.

3. Flexibele resetmodi

Om zich aan te passen aan verschillende werkritmes op verschillende locaties, biedt de EKL-4DXN drie resetmodi:

Automatische reset: Nadat de fout is verholpen, kan het apparaat op een vooraf ingesteld tijdstip automatisch worden gereset. Optionele reset-intervallen zijn 8 seconden, 12 uur, 24 uur en 48 uur (fabrieksstandaard is 12 uur). Deze modus is geschikt voor onbeheerde of afgelegen locaties, waardoor de frequentie van resets ter plaatse door onderhoudspersoneel wordt verminderd.

Handmatige reset: Nadat de fout is opgelost, kan personeel ter plaatse direct op de knop "Reset/Test" op de EKL-4DXN lijnfoutindicator met livestatuspaneel drukken om de alarmstatus onmiddellijk te wissen, zodat de apparaatindicatie consistent is met de huidige lijnstatus.

Reset op afstand: Het apparaat ondersteunt het verzenden van alarmsignalen naar het controlecentrum en kan ook resetopdrachten op afstand ontvangen van het controlecentrum. Voor grote distributienetwerken met talloze externe apparaten helpt deze functie coördinatoren om de apparaatstatus op afstand te beheren, waardoor onnodige bezoeken ter plaatse worden verminderd.

4. Zelftest- en laagspanningsalarmfuncties

Automatische testfunctie: Om er zeker van te zijn dat de apparatuur in normale werkingsconditie verkeert, kan de gebruiker op de knop "Reset/Test" op het paneel van de hoofdeenheid drukken. Op dit moment knipperen de indicatielampjes L1, L2, L3 en L4 negen keer en worden vervolgens automatisch gereset. De test kan ook handmatig worden beëindigd door nogmaals op de knop te drukken. Dankzij dit eenvoudige zelftestproces kan het personeel snel bevestigen dat de indicatorfuncties normaal zijn voordat ze in gebruik worden genomen, waardoor het niet meer nodig is om extra testinstrumenten mee te nemen.

Laagspanningsalarm:

De EKL-4DXN lijnfoutindicator met livestatus wordt gevoed door een ingebouwde lithiumbatterij. Wanneer de batterijspanning lager is dan het normale werkingsbereik, activeert het apparaat een alarm voor lage spanning, waardoor de gebruiker wordt gevraagd de batterij op tijd te vervangen. Deze functie helpt voorkomen dat het apparaat foutinformatie niet nauwkeurig weergeeft als de batterij leeg is, waardoor de continue betrouwbaarheid van de apparatuur behouden blijft.

5. Instelbare parameterinstellingen

Als professionele fabrikant stelt Comewill gebruikers in staat meerdere alarmparameters aan te passen aan de werkelijke bedrijfsomstandigheden. Of het nu gaat om de kortsluitstroomdrempel, de aardstroomdrempel of de automatische resettijd, alles kan ter plaatse worden ingesteld, waardoor de apparatuur zich kan aanpassen aan verschillende lijnomstandigheden en bedrijfsvereisten.
