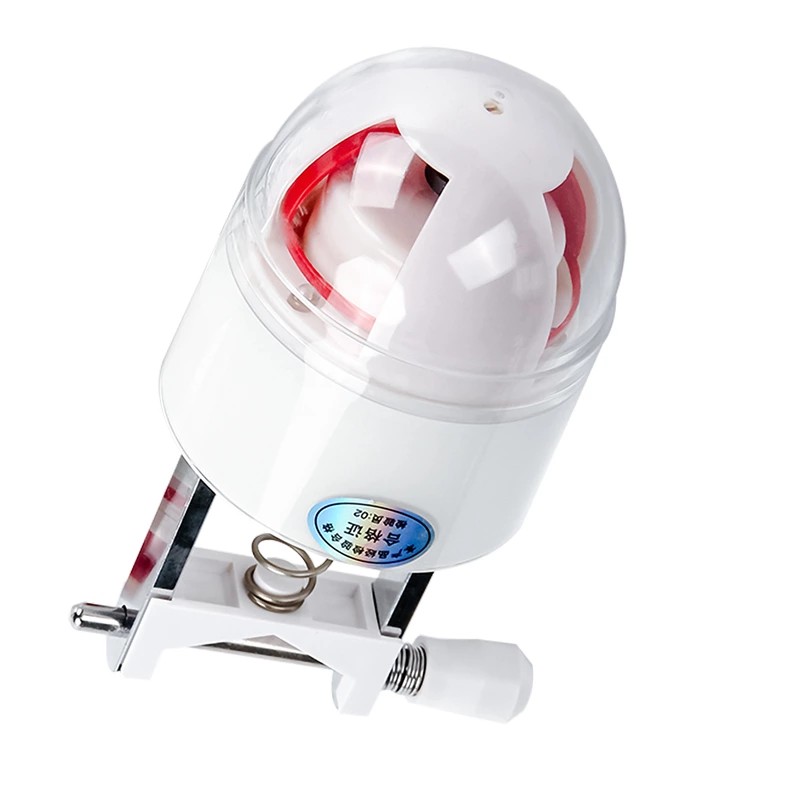

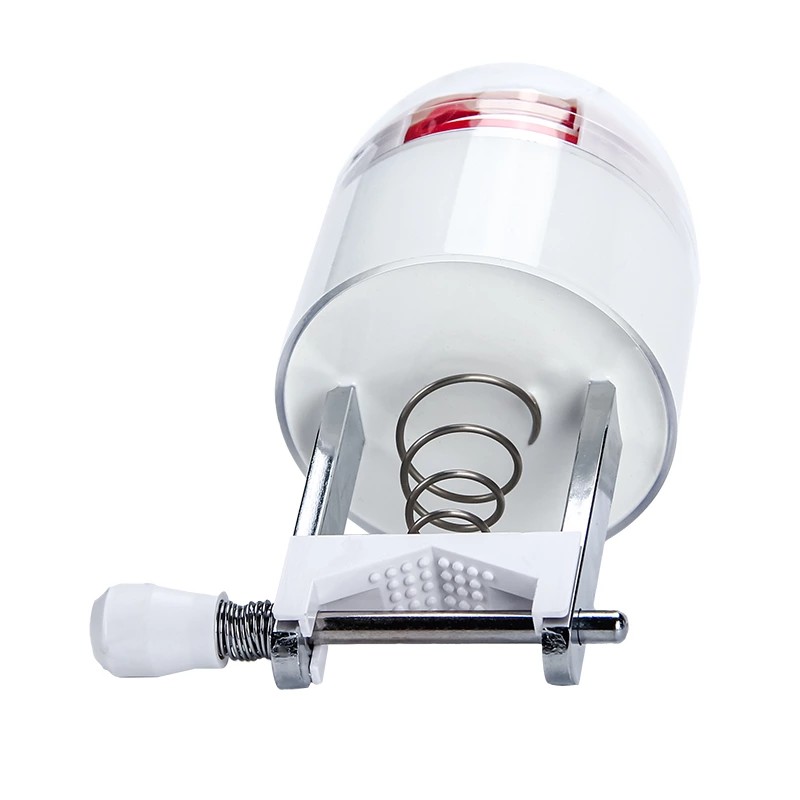

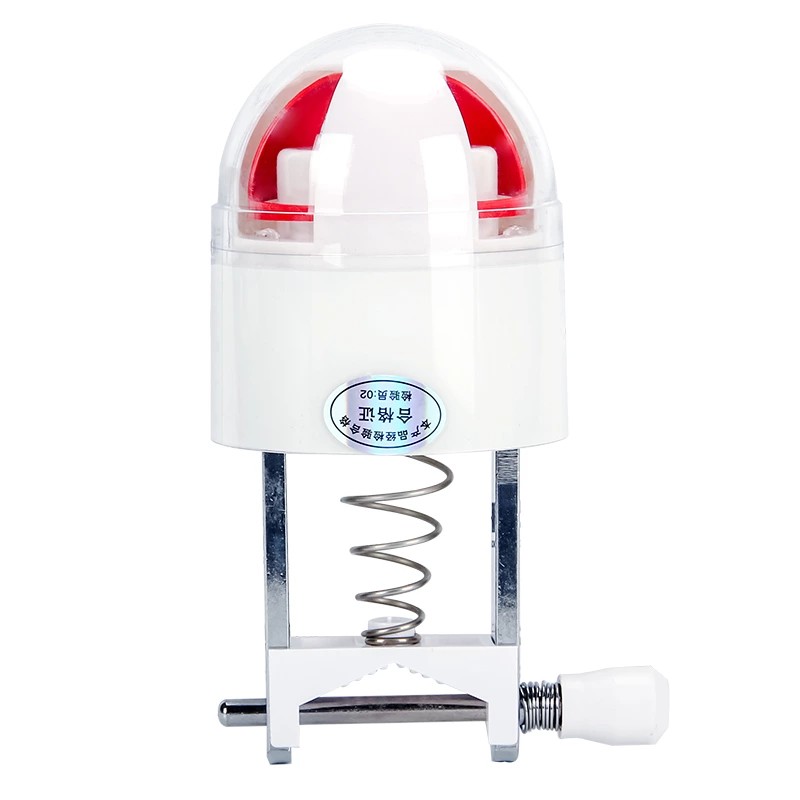

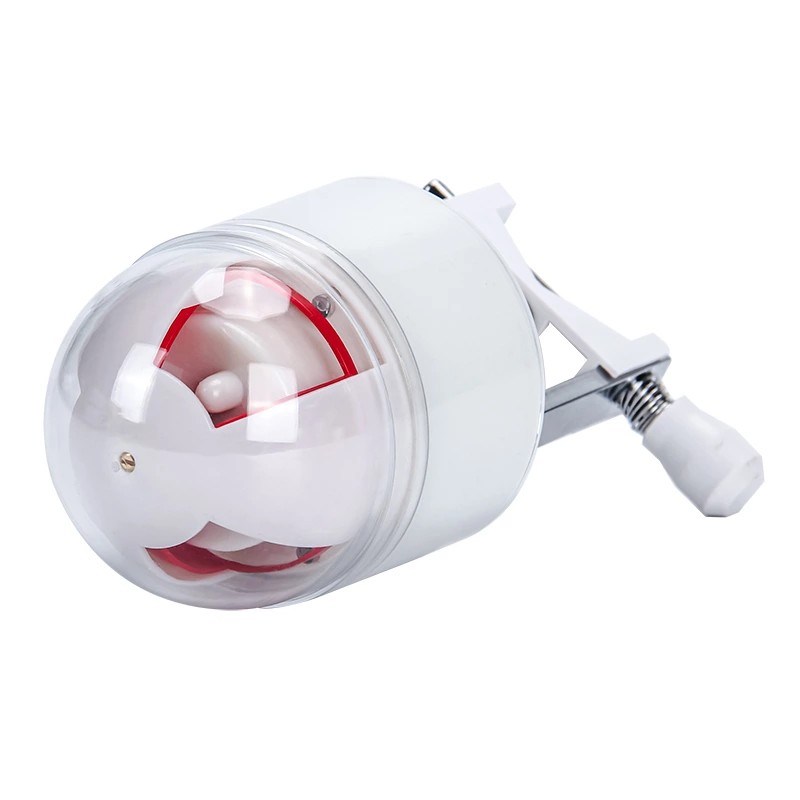

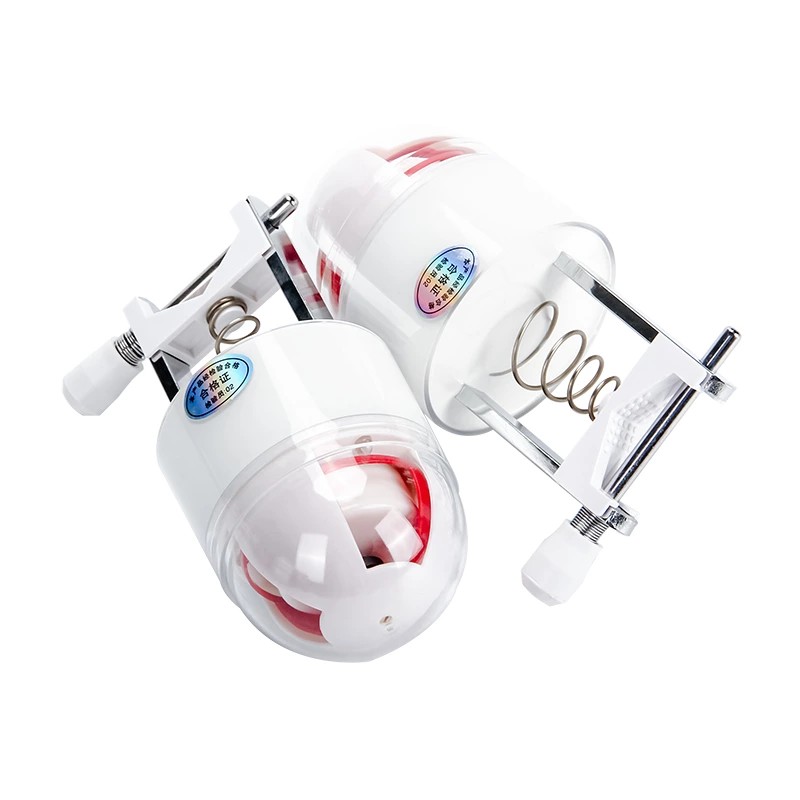

Intrekbare overheadfoutindicator JDX-aardingszoeker

Als professionele fabrikant in China maakt de hoogwaardige intrekbare overheadfoutindicator JDX Grounding Locator van Comewill gebruik van contactloze elektromagnetische inductie als detectieprincipe, waardoor een duidelijke visuele indicatie van een kortsluitingsfout wordt gegeven via een rood opklapbaar bord. De behuizing van het apparaat is behandeld met anti-verouderingsmaterialen en het display maakt gebruik van fluorescerende materialen, waardoor zelfs 's nachts een duidelijk zicht wordt gegarandeerd. Voor klanten die een constante inventaris of aangepaste parameters nodig hebben, wordt dit hoogwaardige product rechtstreeks vanuit de fabriek geleverd tegen een concurrerende lage prijs, waardoor onderhoudsteams de tijd voor het opsporen van fouten kunnen verkorten.

De intrekbare bovengrondse foutindicator JDX Grounding Locator is een door Comewill ontwikkeld foutlokalisatieapparaat voor bovengrondse elektriciteitsdistributielijnen. Dit apparaat bewaakt veranderingen in de lijnstroom met behulp van elektromagnetische inductie. Wanneer er een kortsluitingsfout optreedt, wordt een mechanisch opklapmechanisme geactiveerd, waardoor een rode foutindicator wordt weergegeven. De structuur maakt gebruik van een gietproces uit één stuk gecombineerd met nano-oppervlaktebehandelingstechnologie, waardoor het aangroeiwerende en anti-verouderingseigenschappen krijgt, waardoor het geschikt is voor langdurig gebruik in bovengrondse buitenlijnen.

Kernwerkprincipe

1. Logica voor foutdetectie

De intrekbare overheadfoutindicator JDX Grounding Locator detecteert fouten op basis van de plotselinge verandering in stroom tijdens een kortsluiting. Wanneer er een kortsluitfout optreedt, vloeit de foutstroom door het installatiepunt. Het stroomdetectie-element in het apparaat detecteert de plotselinge stroomverandering en tegelijkertijd zorgen daaropvolgende beveiligingsacties ervoor dat de lijn stroom verliest. Deze twee voorwaarden vormen samen de basis voor de actie.

De JDX-foutindicator, geïnstalleerd op de bovenleiding, werkt door de lijnstroom te detecteren met behulp van elektromagnetische inductie. Onder normale bedrijfsomstandigheden bevindt het apparaat zich in een energiezuinige stand-bymodus; wanneer er een kortsluitstroom doorheen gaat, overschrijdt het geïnduceerde signaal een vooraf ingestelde drempel, waardoor het aandrijfmechanisme wordt geactiveerd.

2. Methode voor het lokaliseren van fouten

Bij daadwerkelijke inspecties worden met tussenpozen langs de lijn meerdere JDX-indicatoren geïnstalleerd. Wanneer er een fout optreedt, worden alle indicatoren vanaf de voedingszijde tot aan het foutpunt rood, terwijl de indicatoren achter het foutpunt wit blijven. Inspecteurs hoeven langs de route alleen de status van de indicatoren te observeren; het gedeelte tussen de laatste rode indicator en de eerste witte indicator is de foutlocatie. Deze methode reduceert de werklast van traditionele volledige inspecties tot lokale sectiecontroles, waardoor de efficiëntie van het lokaliseren van fouten aanzienlijk wordt verbeterd.

3. Resetmechanisme

Nadat de fout is verholpen en de stroom is hersteld, wordt de apparatuur na een vooraf ingestelde tijd automatisch gereset. De intrekbare overheadfoutindicator JDX Grounding Locator biedt selecteerbare resettijden van 6, 12, 24 en 36 uur om zich aan te passen aan de operationele behoeften van verschillende lijnen, waardoor handmatige reset door personeel dat de mast beklimt, overbodig wordt.

Productstructuur en materiaalkenmerken

1. Shell-materiaal

De intrekbare overheadfoutindicator JDX Grounding Locator is uit één stuk gegoten met behulp van zeer sterke ruimtevaartmaterialen en nanotechnologie. De schaal bezit de volgende kenmerken:

Hoge transparantie: vergemakkelijkt observatie van de interne flip-up-status

Vlekbestendigheid: Vuil hecht zich niet gemakkelijk aan het oppervlak

Bestand tegen veroudering: Wordt niet broos bij langdurige blootstelling aan de zon

Onderhoudsvrij: vereist geen extra onderhoud tijdens de ontworpen levensduur

2. Samenstelling van de kerncomponenten

3. Weergavemethode

De intrekbare overheadfoutindicator JDX Grounding Locator maakt gebruik van een mechanisch opklapbaar display. Het is wit tijdens normaal gebruik en wordt rood wanneer het omhoog wordt geklapt om een ​​fout aan te geven. De rode zijde is bedekt met fluorescerend materiaal, waardoor deze goed zichtbaar is bij natuurlijk daglicht en 's nachts of bij weinig licht nog steeds herkenbaar is. Als fabrikant geeft Comewill prioriteit aan weersbestendigheid bij de selectie van displaymaterialen, zodat de roterende componenten niet vervagen of vervormen onder langdurige UV-blootstelling.

Installatiescenario's en detectiemethoden: veilig en veelzijdig

Deze indicatoren zijn behoorlijk flexibel als het gaat om waar ze heen kunnen. We installeren ze op bovengrondse leidingen (die op elektriciteitspalen), bovengrondse kabels, ondergrondse kabels (die begraven liggen onder steden) en zelfs op rails in schakelkastkasten. Kortom, overal waar kortsluitingsfouten in het distributiesysteem kunnen optreden.
Omdat ze op zoveel verschillende plekken worden gebruikt, zijn hun detectiemethoden ontworpen om veilig te zijn: geen direct contact met delen onder spanning. Voor spanningsdetectie detecteren ze de ruimtelijke potentiaalgradiënt van het elektrische veld rond de lijn. Voor stroomdetectie gebruiken ze elektromagnetische inductie, net zoals een transformator werkt. Dit contactloze ontwerp is een gamechanger: het beschermt het apparaat (en ons) tegen hoogspanning en maakt de installatie veel eenvoudiger. We hoeven de lijn niet door te snijden of de stroom uit te schakelen om ze te monteren - klem ze gewoon vast en ga aan de slag.

OPERATIONEEL PRINCIPE

Principe van kortsluitingsdetectie:

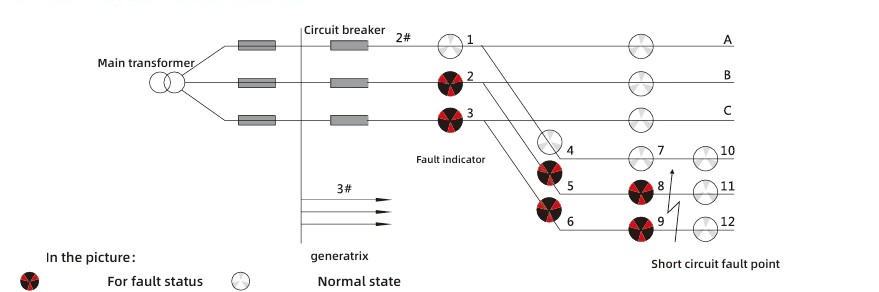

Gebaseerd op de kenmerken van kortsluitverschijnselen, wordt de plotselinge stroomverandering tijdens een kortsluiting, vergezeld van een stroomstoring van het beveiligingsapparaat, als actiecriterium gebruikt. De interpretatiemethode voor het storingsindicatiediagram is als volgt: Wanneer indicatielampjes 2, 5 en 8 van fase A van lijn 2, geen indicatielampje op fase B, indicatielampjes 3, 6 en 9 van fase C allemaal rood worden, terwijl indicatielampjes 11 en 12 wit blijven, kan worden vastgesteld dat er een kortsluitingsfout is opgetreden op dat uitgaande lijnpunt.

TECHNISCHE PARAMETER
