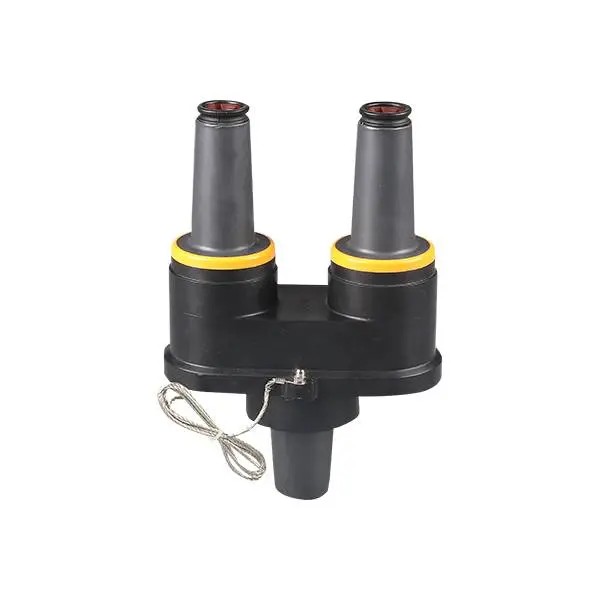

24KV 200A Draaibaar doorvoerinzetstuk

Koop een 24KV 200A draaibaar doorvoerinzetstuk van Comewill, een vertrouwde Chinese fabrikant en leverancier van middenspanningskabelaccessoires. Dit draaibare doorvoerinzetstuk is ontworpen voor 24kV-distributiesystemen en maakt dubbele doorvoerconfiguratie mogelijk vanuit een enkele doorvoerput, waardoor een eenvoudige conversie van radiale transformatoren naar doorvoersystemen mogelijk is en tegelijkertijd overspanningsafleiderbeveiliging wordt toegevoegd. Met de gepatenteerde koppelbegrenzende ratelinstallatie, EPDM-isolatie en een volledig afgeschermd onderdompelbaar ontwerp biedt Comewill hoogwaardige, groothandels-, op maat gemaakte en voorraadoplossingen voor veilige en efficiënte ondergrondse stroomdistributie.

Productdefinitie

Een 24KV 200A draaibaar doorvoerinzetstuk is een lastscheidingsaccessoire dat wordt geïnstalleerd in een universele doorvoerput op apparatuur zoals op een pad gemonteerde transformatoren of schakelapparatuur. Het creëert twee 200A loadbreak-interfaces, waardoor ingenieurs meerdere kabels kunnen aansluiten, overspanningsafleiders kunnen installeren of radiale voedingssystemen kunnen omzetten in doorvoerconfiguraties.

Belangrijkste technische kenmerken

1. Doorvoerontwerp met dubbele interface

Het inzetstuk maakt twee lastscheidingsinterfaces mogelijk vanuit één doorvoerput, waardoor het eenvoudig wordt om radiale voedingstransformatoren om te zetten in doorvoertransformatoren of een serie bliksemafleiderbeveiliging toe te voegen. Dit verbetert de netwerkflexibiliteit aanzienlijk.

2. Gepatenteerd koppelbeperkend ratelmechanisme

Een ingebouwd koppelbegrenzend ratelontwerp voorkomt dat installateurs per ongeluk de busbouten te strak aandraaien. Wanneer het juiste koppel is bereikt, produceert het mechanisme een hoorbare klik, waardoor een nauwkeurige en veilige installatie wordt gegarandeerd en het risico op schade aan de apparatuur wordt verminderd.

3. 360° draaibare positionering

Na installatie kan het inzetstuk 360 graden worden gedraaid, waardoor technici connectoren kunnen positioneren volgens de vereisten voor kabelgeleiding. Deze functie vereenvoudigt de installatie in kleine transformatorcompartimenten.

4. Hoogwaardige EPDM-isolatie

Het product is gegoten uit met zwavel uitgehard EPDM-isolerend en halfgeleidend rubber en biedt uitstekende elektrische isolatie, spanningscontrole en afdichting tegen omgevingsinvloeden. Bij gebruik met bijpassende componenten vormt het een volledig afgeschermd en onderdompelbaar verbindingssysteem.

5. Visuele installatie-indicator

Een gele vergrendelingsindicatorring rond de buskraag biedt een duidelijke installatiebevestiging. Wanneer de ring volledig bedekt is door de elleboogconnector, is de verbinding veilig. Indien zichtbaar zijn aanpassingen nodig. Dit verbetert de nauwkeurigheid en veiligheid van de installatie.

Installatie

Voor de juiste installatie van het inzetstuk is geen speciaal gereedschap nodig. Een gereinigd en gesmeerd inzetstuk wordt eenvoudigweg in een busgat geplaatst en met de klok mee gedraaid. Wanneer de koppelbegrenzende ratel loslaat en een hoorbare klik geeft, is het inzetstuk correct geïnstalleerd en vastgezet met het juiste koppel. Voortdurende rotatie met de klok mee maakt een volledige positionering van 360° mogelijk om aan de eisen van de toepassing te voldoen. Om een ​​spanningsloos inzetstuk te verwijderen, draait u het eenvoudigweg tegen de klok in.

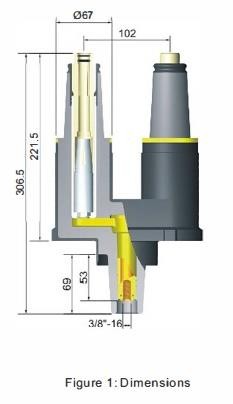

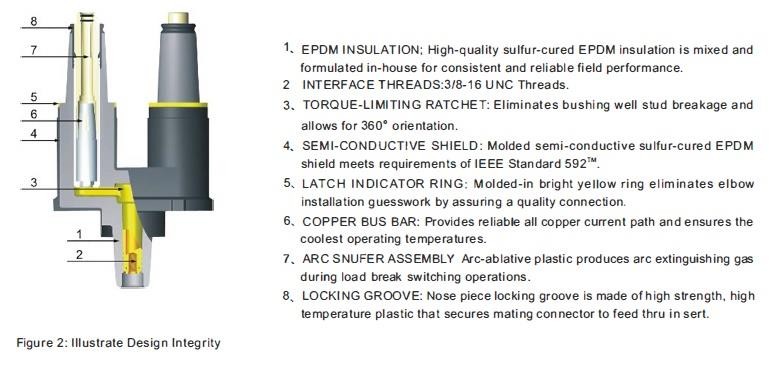

Beschrijving en afmetingen

Veelgestelde vragen

 1. Waar wordt een 24KV 200A draaibaar doorvoerinzetstuk voor gebruikt?

Het wordt gebruikt in middenspanningsdistributiesystemen om twee 200A-belastingsscheidingsinterfaces te creëren vanuit één doorvoerput, waardoor kabelverbindingen, transformatordoorvoerconversie en installatie van overspanningsafleiders mogelijk zijn.

2. Waar wordt dit product vaak geïnstalleerd?

Het wordt doorgaans geïnstalleerd in op een pad gemonteerde transformatoren, ondergrondse schakelapparatuur en stroomverdeelkasten binnen ondergrondse kabelnetwerken.

3. Welke connectoren zijn compatibel met dit inzetstuk?

Het inzetstuk werkt met 200A belastingsbrekende elleboogconnectoren, elleboog-overspanningsafleiders en doorvoerputten voor apparatuur met dezelfde spanning.

4. Ondersteunt de inzet ondergronds gebruik?

Ja. Met EPDM-isolatie en een volledig afgeschermd onderdompelbaar ontwerp presteert het betrouwbaar in ondergrondse of buitenomgevingen.

5. Wat is het voordeel van het draaibare ontwerp?

De 360° draaibare positionering maakt flexibele kabelgeleiding mogelijk, waardoor installatie eenvoudiger wordt in beperkte transformator- of schakelruimtes.

6. Wat geeft de gele indicatorring aan?

Als de gele ring volledig bedekt is, is de elleboogconnector correct geïnstalleerd. Als het nog steeds zichtbaar is, moet de verbinding worden aangepast.
