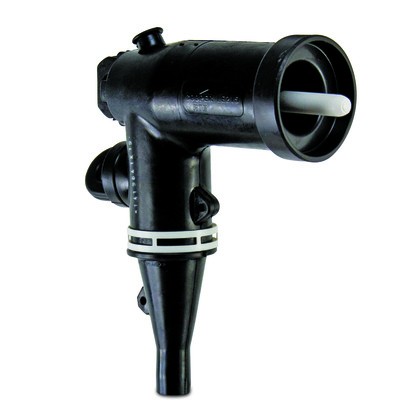

15KV 200A Loadbreak-elleboogconnector

Aankoop heeft de voorkeur - Welcome (Wenzhou) Electric Co., Ltd 15kV 200A Load Disconnect-elleboogconnector met testpunt

Als professionele fabrikant wil Comewill u een hoogwaardige 15KV 200A lastbrekende elleboogconnector leveren, die een betrouwbare structuur en een sterk aanpassingsvermogen heeft, die kan voldoen aan de efficiënte verbindingsvereisten van het distributiesysteem. Het is een hoogwaardige keuze op het gebied van energietechnische inkoop, die veiligheid en functionaliteit combineert.

Componenten EIGENSCHAPPEN

Gegoten externe afscherming: de schaal is 1/8 inch dik en de met peroxide uitgeharde geleidende EPDM-mantel is slijtvast en vormt een integraal onderdeel van het onbelaste ontwerp.

EPDM-isolatie: Peroxide-uithardingsproces, met goede spanningsrelaxatie-eigenschappen, bevorderlijk voor een lange levensduur bij hoge omgevingstemperaturen. Dit materiaal is compatibel met alle massieve diëlektrische kabelisolatie en -afscherming.

Gegoten geleidende inzetstukken: gebruikt om elektrische spanning te beheersen en afscherming te bieden voor compressieconnectoren.

Bedieningsoog: Ontworpen om aan-uit-bediening van een geschikt hot-stick-gereedschap mogelijk te maken wanneer het onder spanning staat (onder belasting). Het is gebouwd om een ​​statische spanning van 500 lb en een torsiemoment van 10 ft-lb te weerstaan

Compressielip: voldoet aan alle vereisten van ANSI C119.4 voor Type A-connectoren.

Testpunt: Ondersteuning van de installatie van foutcircuitindicatoren. Dit punt doet ook dienst als spanningsaanwezigheidsindicator bij gebruik met apparatuur met hoge impedantie.

Kabelinvoer: halfgeleidende rubberen laag, gebruikt om de kabelisolatie-afschermlaag uit te breiden en interne spanningsspanning te beheersen; de nauwe passing met het kabelisolatieoppervlak zorgt voor voldoende kruipafstand en diëlektrische sterkte.

Aardingslipje: Biedt een manier om afvoerdraden aan te sluiten om storingsvrije constructies te garanderen.

Wit-zwart-wit ID-band: Identificatieelleboog met driefasige schakelwerking en foutsluitingsgraad van 3 Ø.

Operatorinterface: Wordt gebruikt om elk onderdeel aan te passen dat is vervaardigd volgens de IEEE-normen.

Borgring: Beveiligt de elleboog aan het bijpassende product. Wanneer de uitgeoefende spanning de initiële waarde van het loskoppelen van de bijpassende groef van het businzetstuk overschrijdt, wordt de lastscheidingsschakelaar geactiveerd om een ​​snelle ontkoppeling te bewerkstelligen.

Lastscheidingssonde: Gemaakt van vertind koper om een ​​soepel stroompad te garanderen en een stabiele in-/uitschakeling van de belasting te ondersteunen.

Beschrijving

Voordelen en toepassingen | Wikkeldraadbelasting Ontkoppel de elleboogconnector

Kernsterkten
Veilige ontkoppeling van de belasting en schakelen van de 15KV 200A elleboogconnector met lastscheiding kan worden bereikt zonder de noodzaak van extern gereedschap, met een gemakkelijke en efficiënte bediening;
Het aannemen van een volledig afgeschermd en onderdompelbaar ontwerp om de veiligheid van operators in alle aspecten te garanderen;
15KV 200A belastingsbrekende elleboogconnector kan uitwisselbaar zijn met andere connectoren die voldoen aan de IEEE 386-standaard, met sterke compatibiliteit;
Zorg voor optionele accessoires, waaronder lastscheidingsinzetstukken, geïsoleerde stekkers en aardingshulzen, om aan diverse gebruiksbehoeften te voldoen.

Toepasselijke scenario's

Box-type transformatoren en schakelapparatuur
Ondergronds kabelgootsysteem
Stijgpaal voor distributiekabels (verticale mast voor distributiekabels)
Windenergie, zonne-energie en industriële distributiesystemen
Deze hoogwaardige 15KV 200A lastbrekende elleboogconnector biedt een veilige en efficiënte oplossing voor moderne middenspanningsdistributiesystemen met zijn stevige en duurzame structurele ontwerp en stabiele en betrouwbare prestaties.
