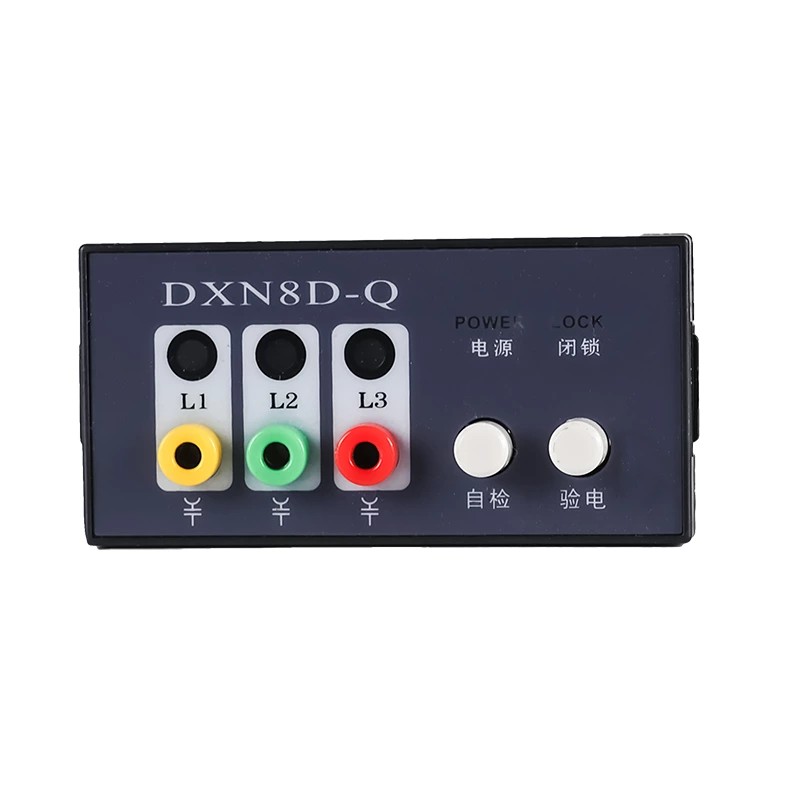

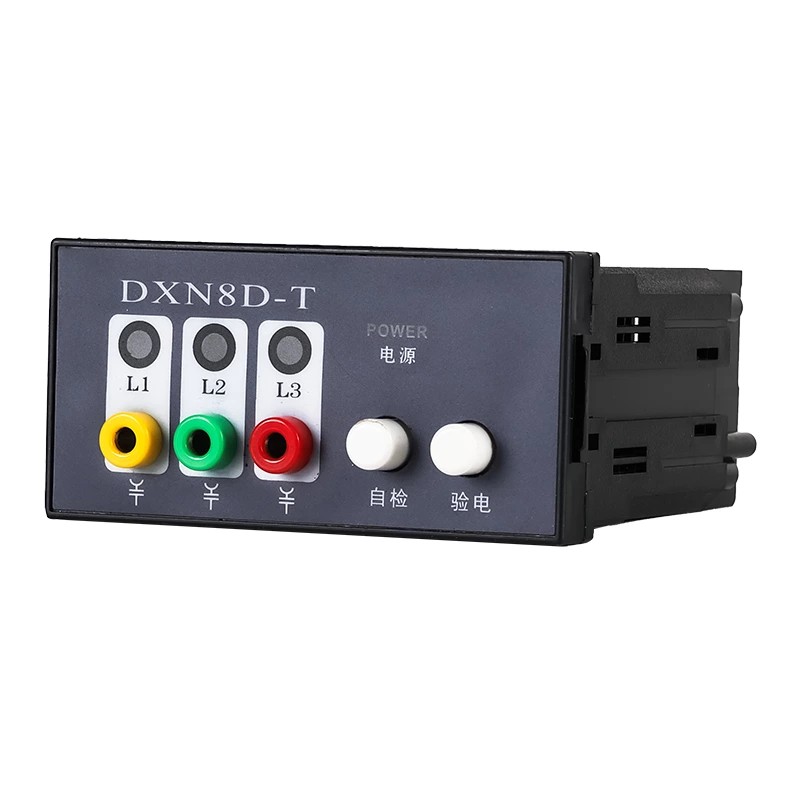

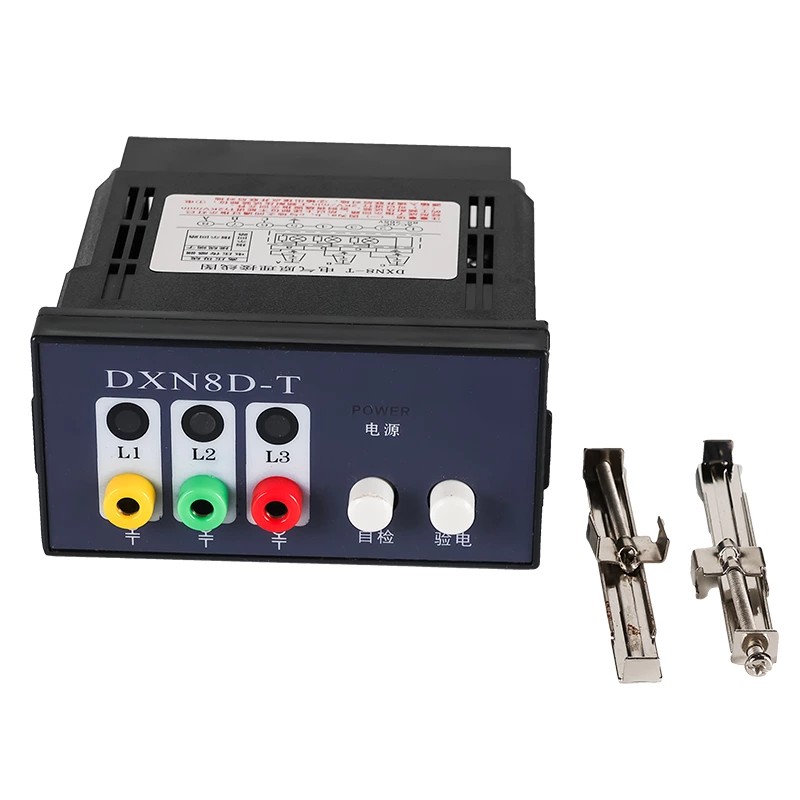

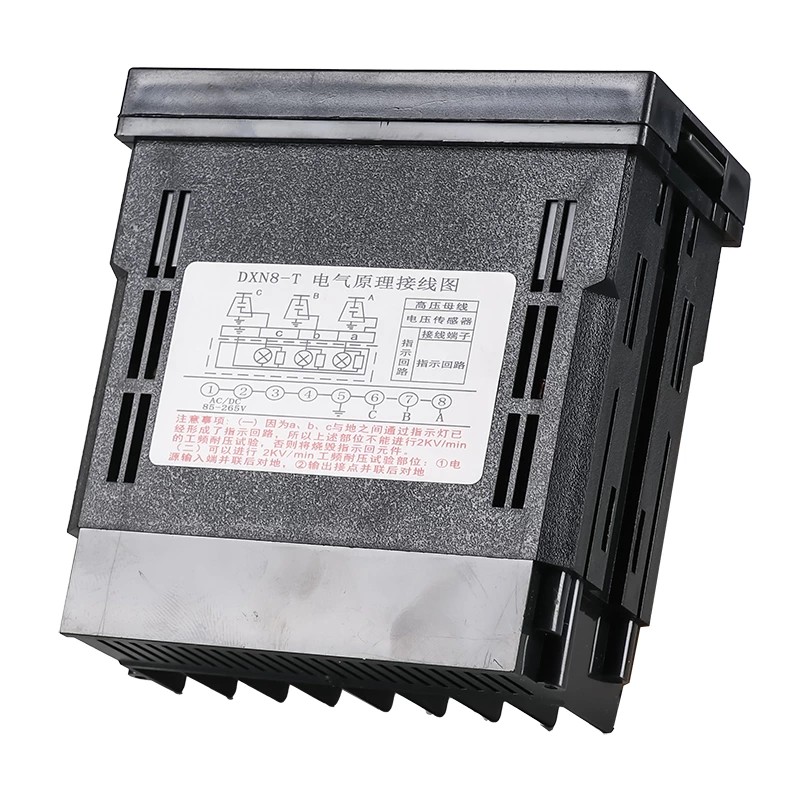

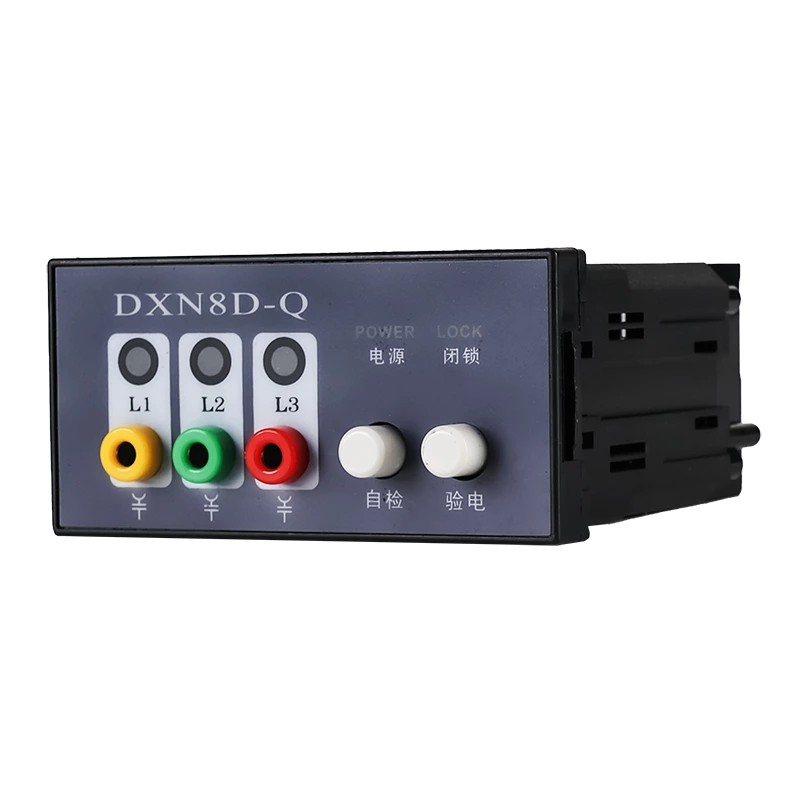

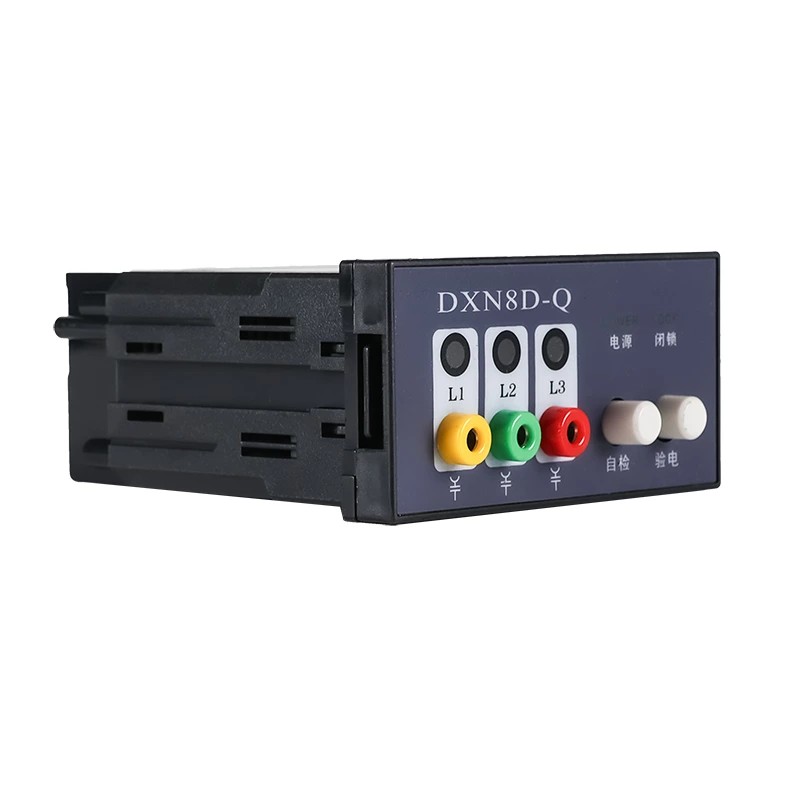

Hoogspannings-live-weergaveapparaat voor binnen, DXN8-Q/T-type

Gesteund door bewezen veldtoepassingen en technische validatie, biedt het Indoor High-voltage Live Display Device DXN8-Q/T Type van de Comewill-fabriek een praktische veiligheidsupgrade voor hoogspanningsomgevingen. Het apparaat maakt onmiddellijke visuele bevestiging van de bekrachtigingsstatus mogelijk en voorkomt onveilige handelingen door automatische vergrendeling.

Wat is een hoogspannings-liveweergaveapparaat DXN8-Q/T-type voor binnenshuis?

Het Indoor High-voltage Live Display Device DXN8-Q/T Type is een veiligheidsapparaat met dubbele functie dat bekrachtigingsindicatie en mechanische vergrendelingsbeveiliging integreert. Het is ontworpen voor 6-40 kV-schakelinstallaties binnenshuis en maakt gebruik van contactloze elektrische velddetectietechnologie om de aanwezigheid van spanning te detecteren en onmiddellijke visuele waarschuwingen te geven, terwijl tegelijkertijd ongeoorloofde of onveilige toegang tot onder spanning staande apparatuur wordt voorkomen.

Belangrijkste kenmerken:

1. Dubbel veiligheidsbeschermingsmechanisme

Een helder knipperende LED geeft duidelijk de live hoogspanningsstatus aan

Automatische vergrendeling voorkomt het openen van deuren van schakelapparatuur wanneer deze onder spanning staan

Onmiddellijke vrijgave wanneer de spanning wordt verwijderd

Elimineert het risico op verkeerde bediening en elektrische schokken

2. Contactloze detectietechnologie

Het elektrisch veldkoppelingsprincipe zorgt voor veilige detectie

Geen direct contact met spanningvoerende delen

Verbetert de veiligheid en verlengt de levensduur van het apparaat

3. Duurzaam industrieel ontwerp

Vlamvertragende ABS-behuizing

Bestand tegen stof, vochtigheid en temperatuurschommelingen

Lange levensduur van 8–10 jaar zonder onderhoud

4. Snelle en gestandaardiseerde installatie

Voorgeboorde montagegaten

Volledige accessoirekit inbegrepen

Geen speciaal gereedschap of complexe installatie vereist

Installatie binnen enkele minuten voltooid

5. Mogelijkheid tot storingsindicatie

Identificeert enkelfasige aardingsfouten

Foutfase-indicator gaat automatisch uit

Versnelt het oplossen van problemen en vermindert de downtime

Werkingsprincipe

Elektrische velddetectie → Signaalconversie → LED-waarschuwing → Vergrendeling → Foutindicatie

Het Comewill Indoor High-Voltage Live Display Device (Model DXN8-Q/T) maakt gebruik van elektrische veldkoppeling en contactloze detectietechnologieën om de live-status van 6-40 kV-apparatuur veilig en continu in realtime te bewaken. Het apparaat bevat drie onafhankelijke interne sensoren, die respectievelijk overeenkomen met de A-, B- en C-faserails; deze sensoren genereren signalen door het elektrische hoogspanningsveld te detecteren en deze naar de displaymodule te verzenden.

Wanneer de apparatuur onder spanning staat, knipperen de LED-indicatoren en vergrendelt het mechanische vergrendelingsmechanisme tegelijkertijd en automatisch de deur van de schakelkast. Wanneer de spanning wordt verwijderd, gaan de indicatoren uit en wordt het vergrendelingsmechanisme automatisch uitgeschakeld, waardoor een intuïtieve combinatie wordt bereikt van live-statusindicatie en op vergrendeling gebaseerde bescherming tegen verkeerde bediening. In het geval van een enkelfasige aardfout dooft de indicator voor de defecte fase terwijl de indicatoren voor de resterende twee fasen blijven knipperen, waardoor een snelle foutlokalisatie ter plaatse mogelijk wordt gemaakt.

Toepassingen

Het DXN8/QT-type wordt veel gebruikt in hoogspanningsdistributiesystemen binnenshuis, waaronder:

Middenspanningsschakelapparatuur (6–40 kV)

Inkomende railsystemen

Stroomonderbrekers en schakelkasten

Transformator installaties

Hoogspanningsaansluitdozen en reactoren

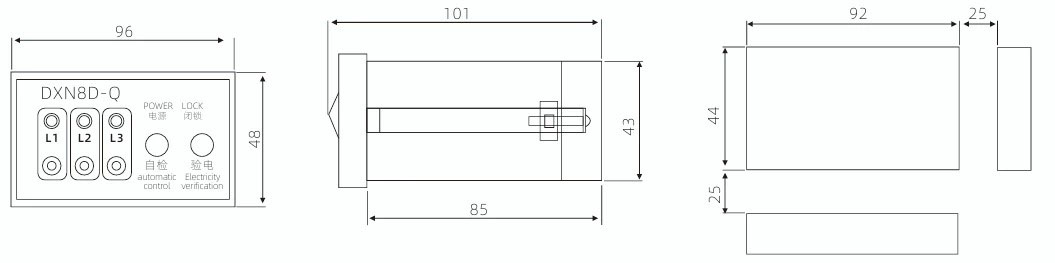

Vorm en openingsgrootte

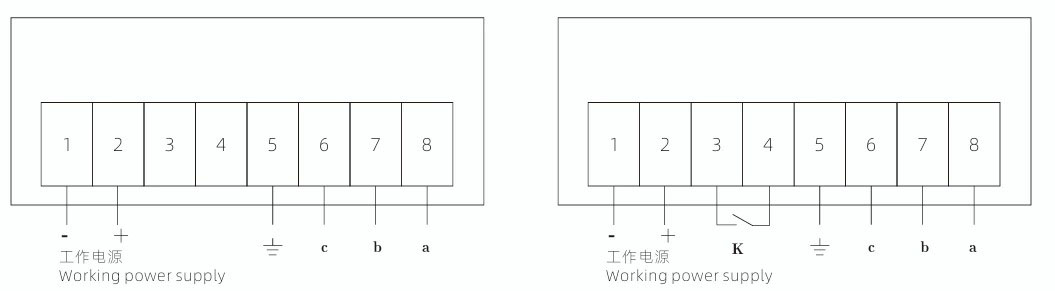

Achteraanzicht bedradingsschema
