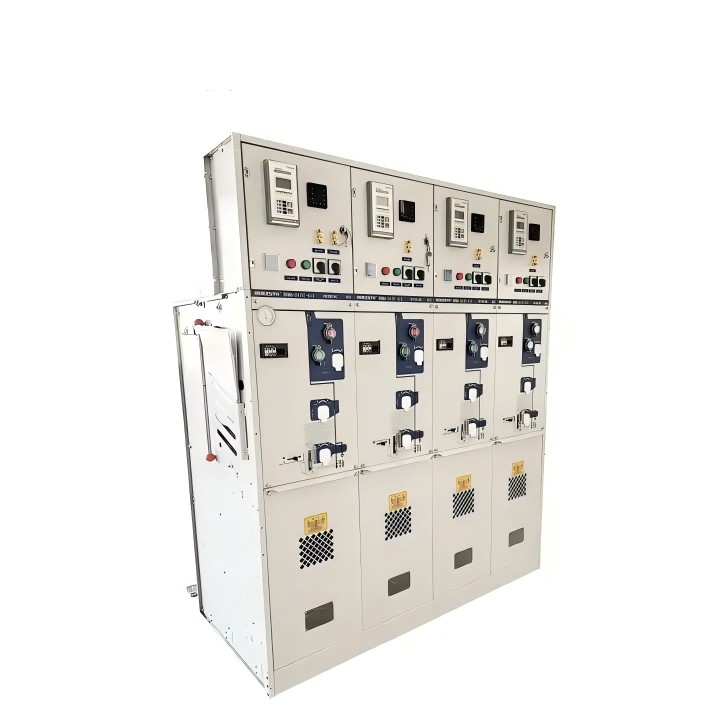

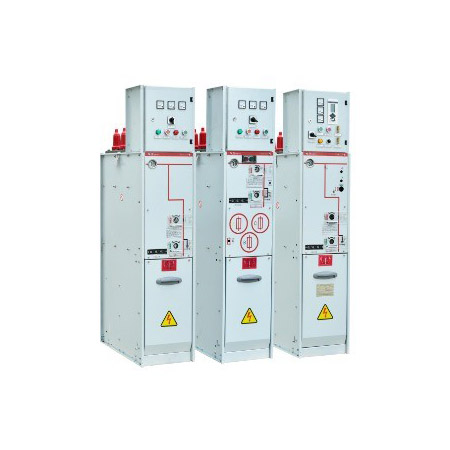

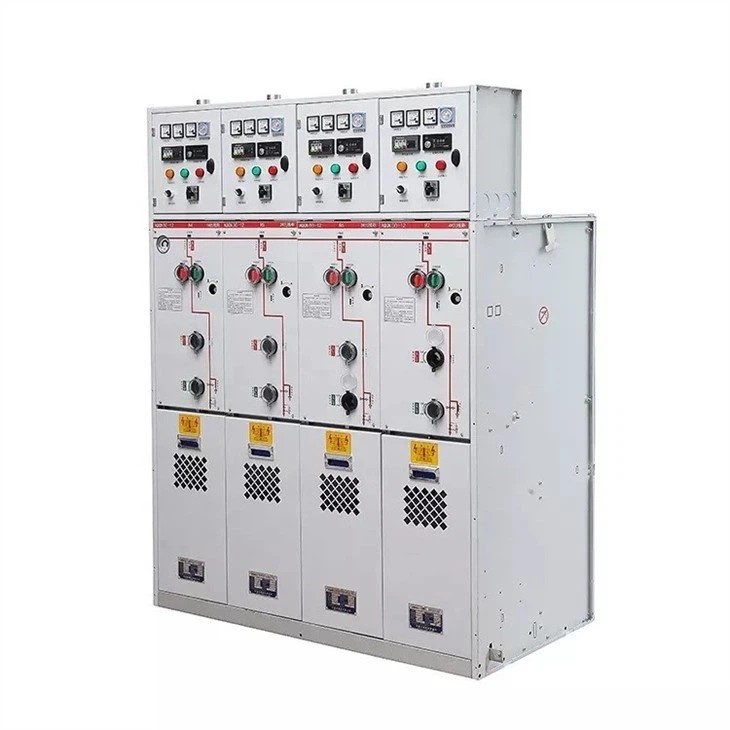

24 kV ringhoofdunit SF6 gasgeïsoleerd schakelapparaat

Op zoek naar een hoogwaardige 24kV ringhoofdunit SF6 gasgeïsoleerd schakelmateriaal? Comewill Factory biedt een veelzijdige, modulaire RMU-oplossing. Met een nominale spanning tot 24 kV en lekpercentages van minder dan 0,25‰ integreert onze schakelapparatuur vacuüm/SF6-stroomonderbrekers en lastschakelaars met 3 stations.

Productvoordelen

Robotlaserlastechnologie: In tegenstelling tot handmatig lassen, dat gevoelig is voor microscopisch kleine scheuren, worden onze SF6 "airbags" (gastanks) afgedicht met behulp van precisierobotica. Dit zorgt voor een lekpercentage van ≤0,25‰ per jaar, wat aanzienlijk hoger is dan de standaardvereisten.

Lange elektrische levensduur: belastingschakelaars: bereiken E3-niveau, de hoogste graad voor frequent schakelen.

Stroomonderbrekers: Bereiken E2-niveau en zorgen voor robuuste kortsluitonderbrekingsprestaties zonder frequente vervanging van contacten.

Milieubestendigheid: Met een IP67-classificatie zijn de primaire hoogspanningscomponenten volledig beschermd tegen stof en tijdelijke onderdompeling in water, waardoor de 24 kV Ring Main Unit SF6 gasgeïsoleerde schakelapparatuur perfect is voor vochtige kustgebieden of stoffige industriële installaties.

Operationele veiligheid: De gasdruk is strikt beperkt tot 1,4 bar, en het ontwerp van de lastschakelaar met 3 stations zorgt voor een duidelijke "gesloten-open-aarde"-positionering, volledig gevalideerd door typetestrapporten.

Productparameters:

*SF6 hoofdunit met isolatiering
* Middenspanningsdistributieschakelaars voor binnen
*Nominale spanning: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*Vloerstaand
*Jaarlijks lekkagepercentage ≤0,25‰ per jaar
*SF6-gasdruk bij 20℃ is 0,4 bar (relatieve druk)
*Standaard: IEC, ANSI, GB

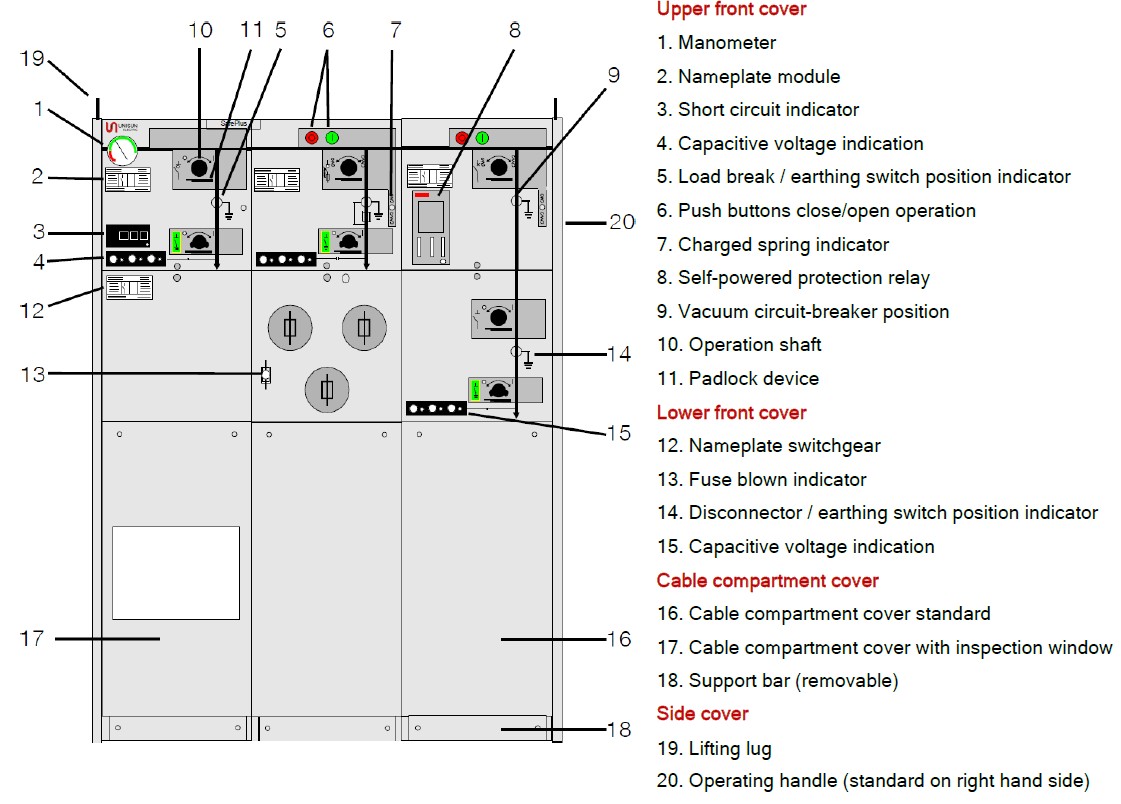

Buitenste montage

Technische datum C-kast

Verkrijgbaar met een voedingsfrequentie van 42 kV, bestand tegen spanning

Technische datum van F-kast

1)         Beperkt door hoogspanningszekeringen
2)         Beschikbaar met een voedingsfrequentie van 42 kV, bestand tegen spanning

Technische datum van V-kast

1)         Verkrijgbaar met een voedingsfrequentie van 42 kV, bestand tegen spanning
2)         Afhankelijk van het type gebruikte bus
3)         Interface A – 12,5kA/1s, interface B – 16kA/1s

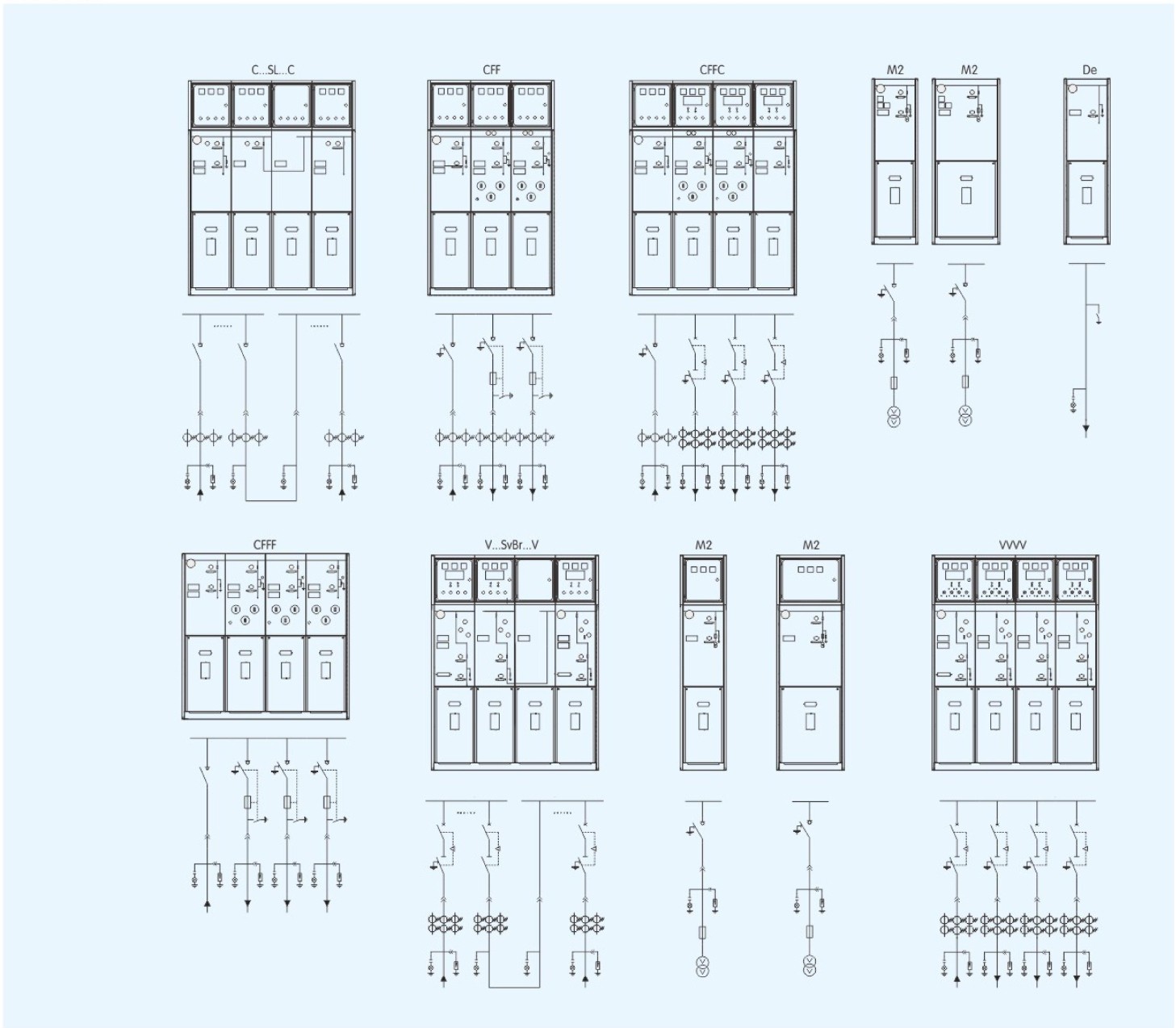

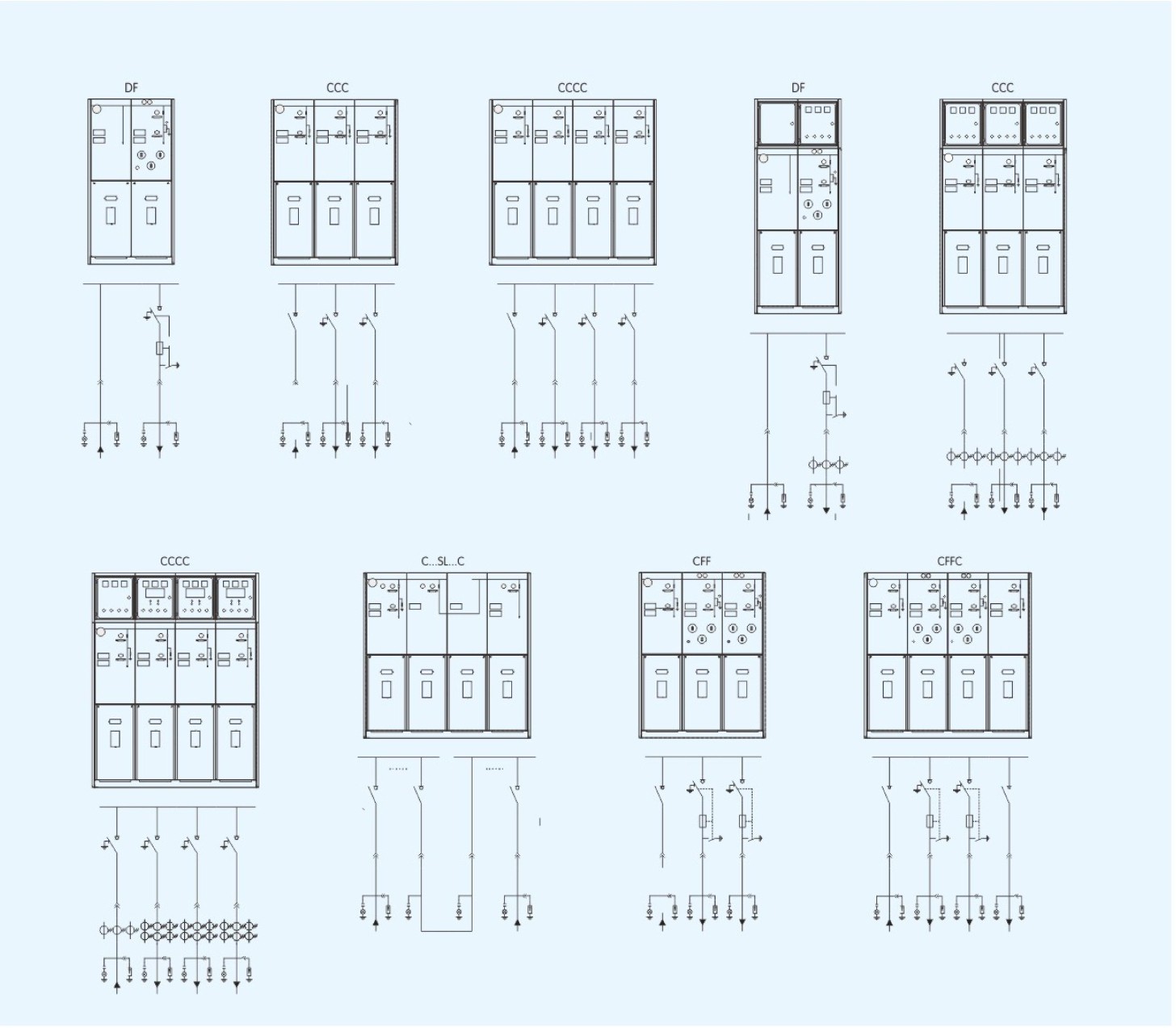

Infrastructuurdiagram

Veelgestelde vragen

Vraag 1: Wat is de maximale nominale spanning voor uw RMU-serie?

A: Hoewel ons vlaggenschip de 24 kV-eenheid is, bestrijkt ons assortiment 3,3 kV tot 40,5 kV om aan verschillende internationale netvereisten te voldoen.

Vraag 2: Kan ik kiezen tussen vacuüm- en SF6-stroomonderbrekers?

EEN: Ja. In onze "V"-kast bieden wij beide opties aan. Vacuümbrekers hebben vaak de voorkeur vanwege hun lage onderhoudskosten, terwijl SF6-brekers beschikbaar zijn op basis van specifieke belasting- en omgevingsbehoeften.

Vraag 3: Hoe zorg je ervoor dat de gasdruk veilig blijft?

A: We gebruiken een relatieve druk van 0,4 bar (bij 20°C) en een maximale limiet van 1,4 bar. Elke unit is voorzien van een manometer met hulpcontacten voor bewaking op afstand en alarmering.

Vraag 4: Is de apparatuur geschikt voor zware buitenomgevingen?

EEN: Ja. Hoewel de RMU een binnenontwerp is, heeft de SF6-kerntank een IP67-classificatie. Wanneer hij in een goede buitenkiosk (compact onderstation) wordt geplaatst, gedijt hij goed in gebieden met een hoge luchtvochtigheid of hoge vervuiling.
