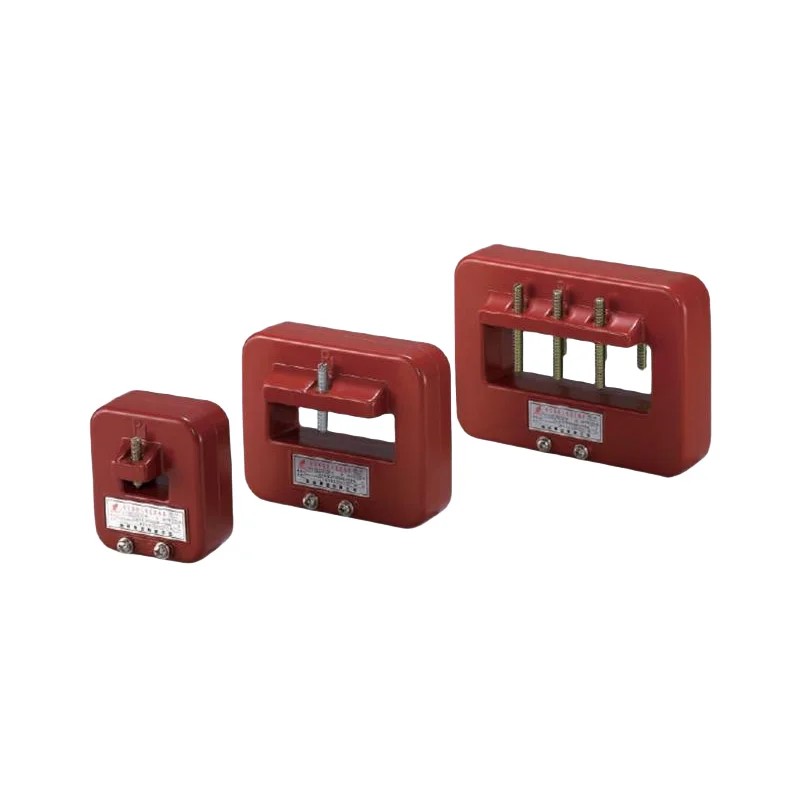

Als professionele fabrikant van 0,72-40,5 kV stroomtransformatoren voor binnen in China, wil Comewill u een hoogwaardige LMZJ1-0,66 stroomtransformator leveren, die speciaal is ontworpen om zich aan te passen aan AC-circuits met een nominale frequentie van 50 Hz en een spanning van 0,66 kV en lager. Het kan stabiel omgaan met stroombewaking binnenshuis, energiemeting en relaisbeschermingsvereisten!
Het heeft niet alleen een gegoten structuur, maar het ontwerp van de railinstallatie is ook zeer zorgeloos, snel en gemakkelijk te installeren en uiterst stabiel in gebruik. Met betrouwbare prestaties en een doordacht ontwerp is het absoluut de eerste keuze voor kopers die met gesloten ogen op zoek zijn naar vergelijkbare producten!
Voldoet aan standaard: GB/T 20840.1 GB/T 20840.2
1.Waar te installeren: Uitsluitend voor gebruik binnenshuis
2. Temperatuurbereik: -5 ℃ tot 40 ℃ (geschikte bedrijfstemperatuur)
3. Vochtigheidsvereiste: niet meer dan 80% relatieve vochtigheid
4. Toepasselijke hoogte: tot 1000 meter
5. Atmosferische norm: De lucht mag geen zware onzuiverheden bevatten die de werking kunnen beïnvloeden
Klasse 0,5 hoge nauwkeurigheid – LMZJ1-0,66 stroomtransformator is ontworpen met klasse 0,5-precisie om een stabiele en betrouwbare stroommeting te garanderen en betrouwbare gegevens te leveren voor bewakings- en beveiligingssystemen.
Stroomverhouding van 1500/5A – Kan met gemak toepassingen met hoge stroomsterkte aan, waardoor hij geschikt is voor grote elektrische systemen en veeleisende industriële omgevingen.
φ80 raamontwerp – De φ80-opening maakt een snelle installatie en gemakkelijke integratie in verschillende rail- of kabelconfiguraties mogelijk.
Robuuste constructie – Gebouwd met duurzame materialen om zware bedrijfsomstandigheden te weerstaan, terwijl de stabiliteit op lange termijn en minimale onderhoudsvereisten behouden blijven.
Breed toepassingsbereik – Ideaal voor stroomdistributiesystemen, energiemeting, beveiligingsrelais en andere elektrische bewakingstoepassingen.
Betrouwbare prestaties – Ontworpen voor consistente werking in veeleisende industriële en commerciële energiesystemen, waardoor een veilig en efficiënt elektrisch beheer wordt gegarandeerd.

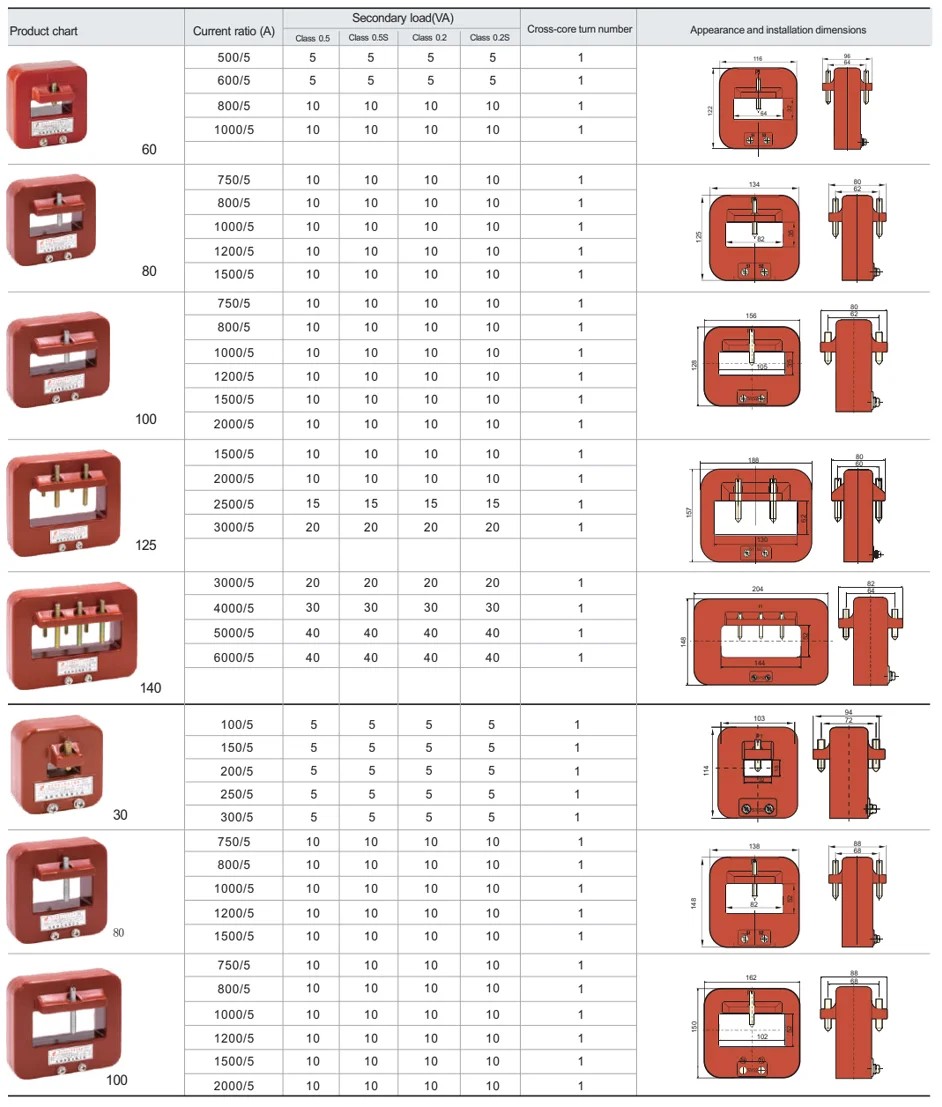

| Model | Nominale stroomverhouding (A) | A | B | C | D | H | E | b |
| LMZ1-0,66 | 75/5-300/5 | 93 | 45 | 86 | 35 | 112 | 18 | 66 |
| 400/5-600/5 | 105 | 45 | 86 | 52 | 118 | 20 | 66 | |
| LMZJ1-0,66 | 750/5-1500/5 | 156 | 45 | 87 | 104 | 120 | 24 | 66 |
| 2000/5-4000/5 | 210 | 45 | 87 | 140 | 148 | 40 | 64 |
| Model | Nominale stroomverhouding (A) | Bus-bar | Doorvoerbochten | Nauwkeurig niveau en nominaal vermogen (VA)COSφ =0,8 | Geschat isolatieniveau (kV) | ||
| sectie | serie | 0.5 | 1 | ||||
| LMZ1-0,66 | 15/5 |
|
|
10 | 5 | 7.5 | 0,66/3 |
| 20/5 |
|
|
10 | ||||
| 30/5 |
|
|
5 | ||||
| 40/5 |
|
|
5 | ||||
| 50/5 |
|
|
3 | ||||
| 75/5 |
|
|
2 | ||||
| 100/5 |
|
|
2 | ||||
| 150/5 | 30×10 | 1 | 1 | ||||
| 200/5 | 30×10 | 1 | 1 | ||||
| 300/5 | 30×10 | 1 | 1 | ||||
| 400/5 | 50×10 | 1 | 1 | ||||
| 500/5 | 50×10 | 1 | 1 | ||||
| 600/5 | 100×10 | 1-2 | 1 | 10 | 15 | 0,66/3 | |
| LMZJ`-0,66 | 750/5 | 100×10 | 1-2 | 1 | |||
| 800/5 | 100×10 | 1-2 | 1 | ||||
| 1500/5 | 100×10 | 1-2 | 1 | ||||
| 2000/5 | 140×10 | 2-3 | 1 | 15 | 20 | ||
| 2500/5 | 140×10 | 2-3 | 1 | ||||
| 3000/5 | 140×10 | 2-3 | 1 | ||||
1.kV nominale spanning;
2. nominale spanning;
3. Combinatie van drie niveaus, nauwkeurige fase en nauwkeurig;
4. nominaal vermogen en het bijbehorende nauwkeurige niveau (VA).
