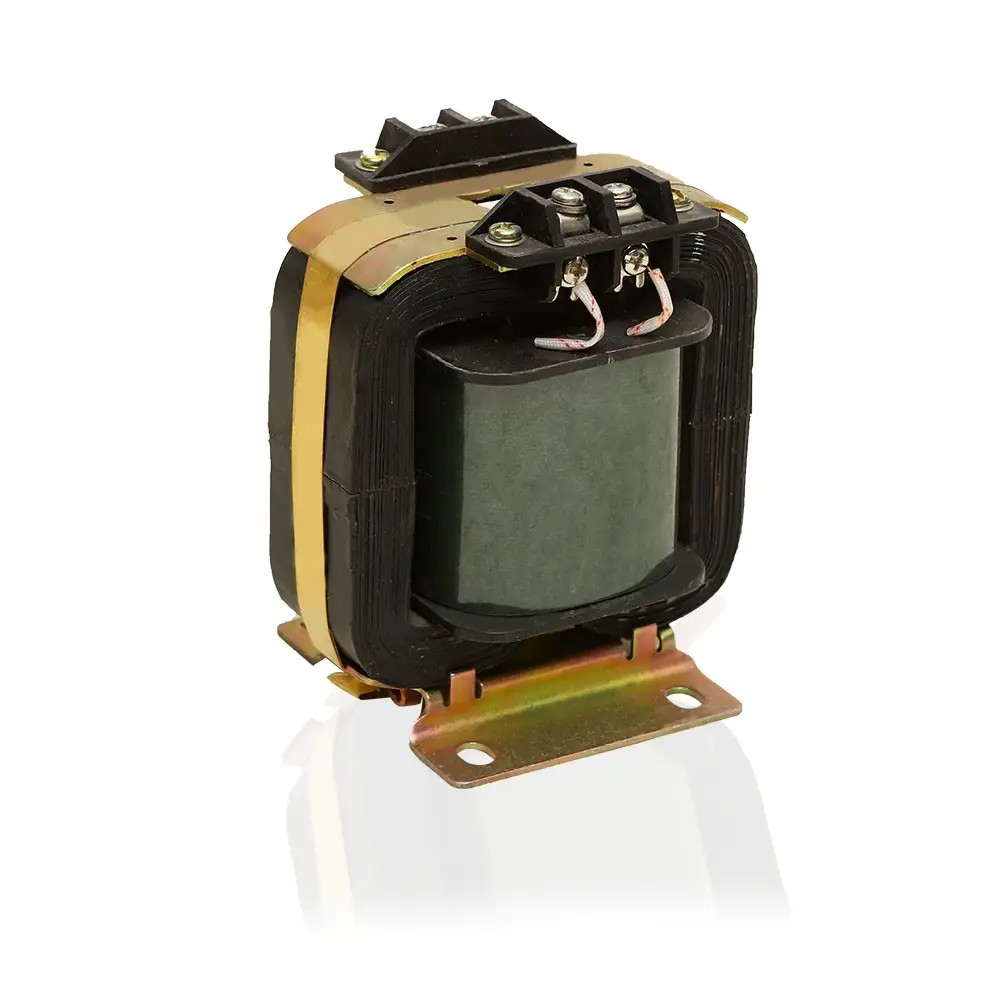

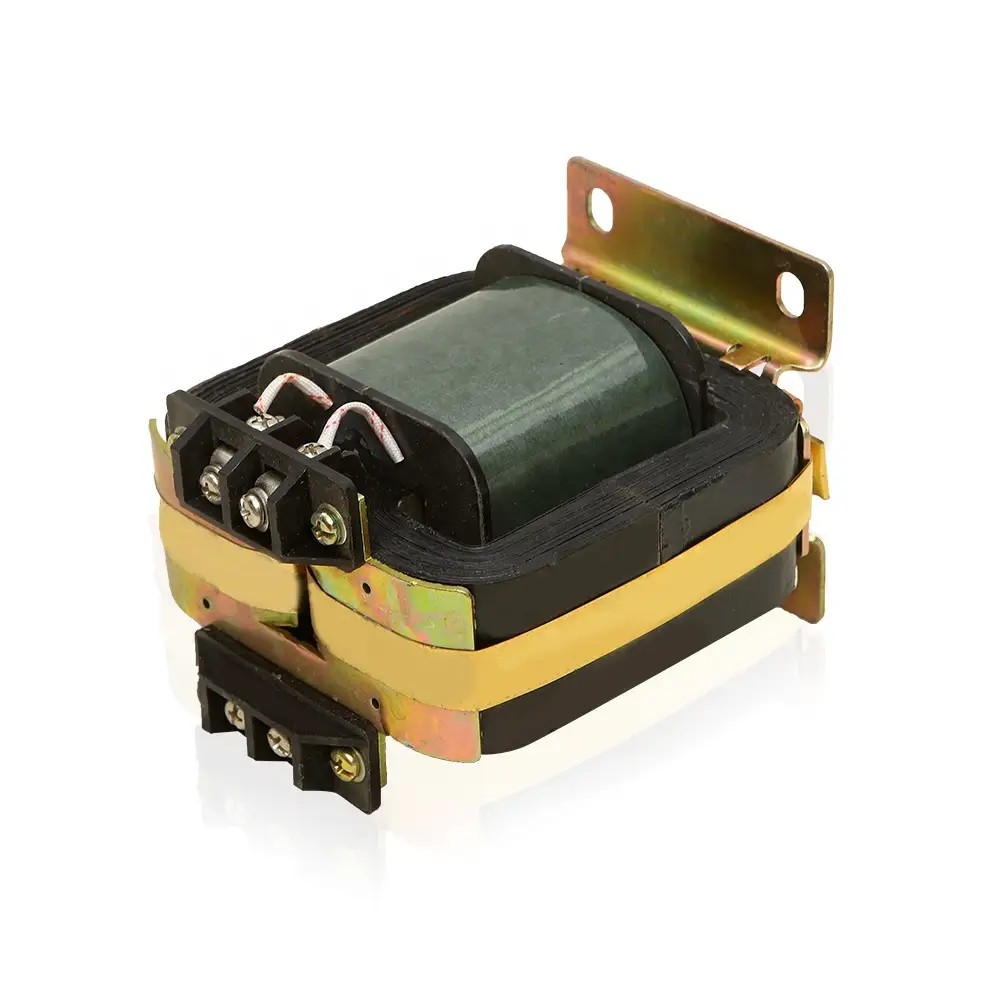

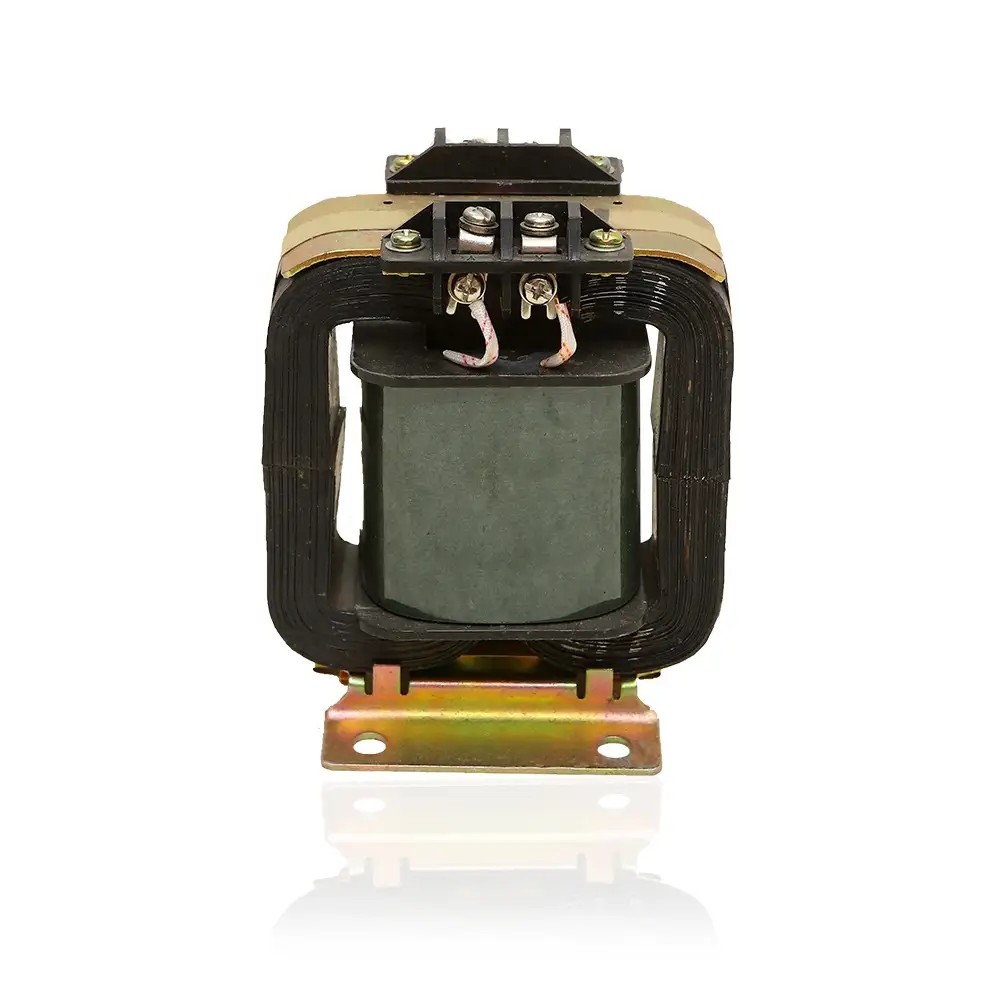

JDG4-0.5 spanningstransformator

Als professionele Chinese fabrikant biedt Comewill de JJDG4-0.5 spanningstransformator, ontworpen voor nauwkeurige spanningsmeting, energiemeting en relaisbescherming. Gebouwd met een robuust thermohardend fenolframe en hoogwaardige siliciumstalen kernen, voldoet het aan de GB1207- en IEC60044-2-normen.

Robuuste constructie: een stevig thermohardend fenolkunststofframe gecombineerd met hoogwaardige koudgewalste kernen van siliciumstaal. Deze solide constructie levert drie onmisbare functies voor onze inkoopbehoeften: nauwkeurige spanningsmeting, betrouwbare energiemeting en stabiele relaisbescherming - allemaal essentieel om de infrastructuur van het energiesysteem soepel te laten werken. Het voldoet aan alle eisen voor zowel de binnenlandse GB1207-normen als de internationale IEC60044-2:2003-normen en voldoet aan de strenge kwaliteits- en nalevingsnormen die ons bedrijf stelt voor inkoopprojecten.

De JDG4-0.5-spanningstransformator is gebouwd met onze belangrijkste inkoopprioriteiten – nauwkeurigheid, veiligheid en een lange levensduur – in gedachten en past perfect bij onze behoeften bij het uitrusten van meetinstrumenten of beschermende relaissystemen. Het compacte maar stevige ontwerp is bestand tegen overbelasting en blijft consistent presteren, zelfs onder zware omstandigheden binnenshuis, waardoor de efficiëntie en veiligheid van de energiesystemen die we inzetten direct wordt vergroot. Of het nu gaat om bulkaankopen of gerichte apparatuurupgrades, deze transformator blijkt een betrouwbare, kosteneffectieve keuze te zijn die perfect aansluit bij de inkoopkwaliteitseisen en functionele behoeften van ons bedrijf.

Specificatie

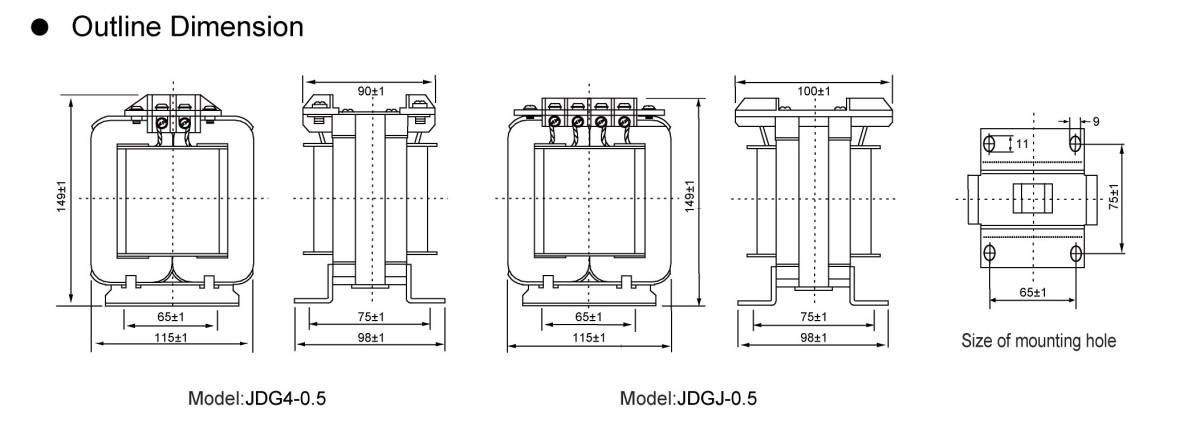

Overzicht en afmetingen van installatie

JDG4-0.5 Laagspanningstransformator voor binnen, Afmetingen van installatie

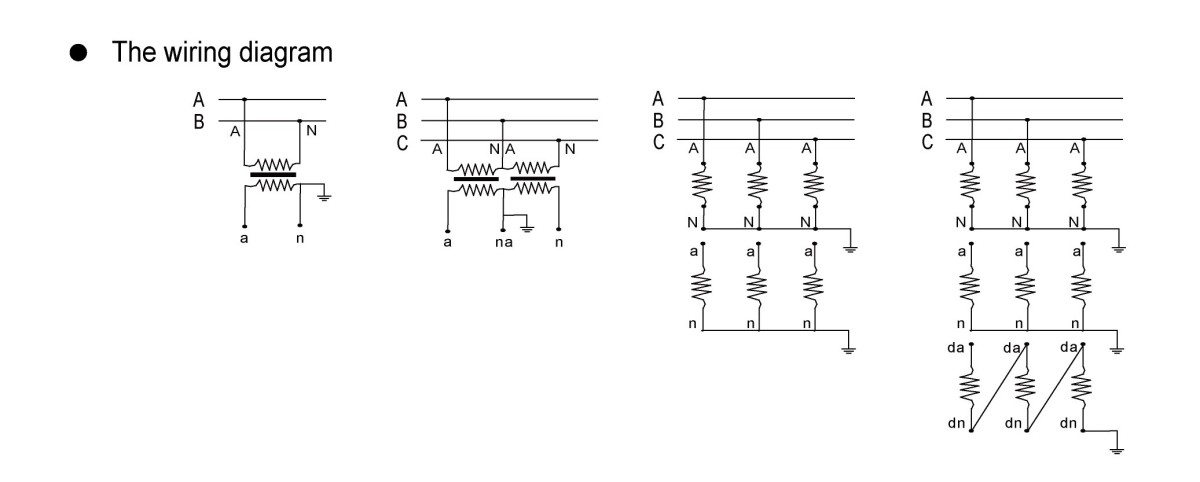

Aansluitmethoden voor spanningstransformatoren

Op inkoop gerichte verbindingsoplossingen voor spanningstransformatoren voor Welcome (Wenzhou) Electric Co., Ltd

Bij het selecteren en aanschaffen van spanningstransformatoren (PT's) in onze fabriek vallen drie gespecialiseerde verbindingsschema's op vanwege hun technische bruikbaarheid - elk afgestemd op specifieke systeemvereisten en functionele prioriteiten, waardoor afstemming op projectaanbestedingsnormen wordt gegarandeerd:

1. Ster (Y-Y) geaarde verbinding
Exclusief voor voedingssystemen met niet-geaarde neutrale punten of systemen die zijn geaard via boogonderdrukkingsspoelen, zorgt deze verbinding ervoor dat de neutrale aansluiting van de primaire wikkeling direct wordt geaard. De belangrijkste aanschafwaarde ligt in het mogelijk maken van nauwkeurige fase-naar-aarde-spanningsmetingen, een niet-onderhandelbare vereiste voor monitoring van de isolatieconditie in dergelijke systeemarchitecturen.
2. V-V Onvolledige Deltaverbinding
Dit schema is gebouwd met behulp van twee enkelfasige PT's en vormt een interface met de UAB- en UBC-lijnspanningen van het elektriciteitsnet om een ​​onvolledige deltastructuur te vormen. Het is een go-to-optie voor aanschaf in 20 kV en lager dan ongeaarde/boogonderdrukkingsspoel-geaarde netwerken en blinkt uit in interfase-spanningsdetectie. Een kritische aanschafoverweging: het mist de mogelijkheid om fase-naar-aarde-spanning te meten, waardoor het ongeschikt is voor scenario's waarbij volledige spanningsmonitoring vereist is.
3. Open Delta Multi-Winding-verbinding
Deze configuratie wordt gevormd door drie enkelfasige driewindende PT's en maakt gebruik van YN-, yn-, d11- of YN-, y-, d11-bedrading, waarbij de nulleider van de secundaire sterwikkeling geaard is via de B-fase. Als veelzijdige aanschafkeuze is hij geschikt voor alle spanningsniveaus, met name 3~15kV-systemen. De secundaire wikkeling biedt dubbele functionaliteit (interfase- en fase-naar-aarde-spanningsmeting), terwijl het open delta-ontwerp van de secundaire secundaire wikkeling de aansluiting op isolatiemonitors, niet-geaarde netwerkrelais of directe aardingssysteembeschermingsapparaten ondersteunt, waardoor de toepasbaarheid ervan wordt uitgebreid naar diverse inkoopscenario's.
