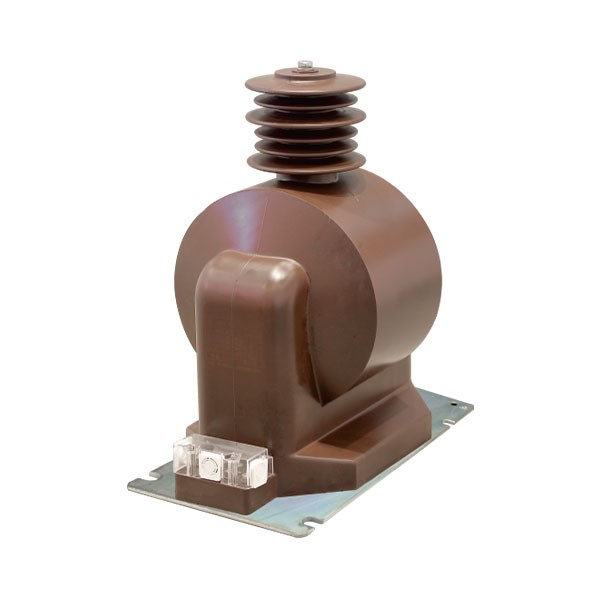

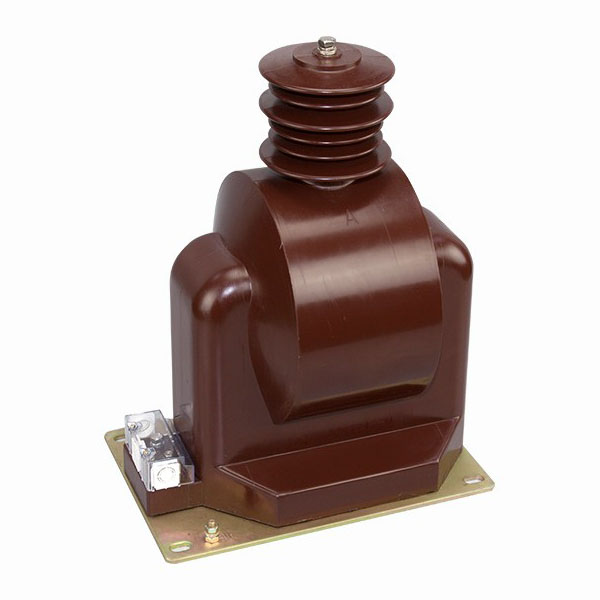

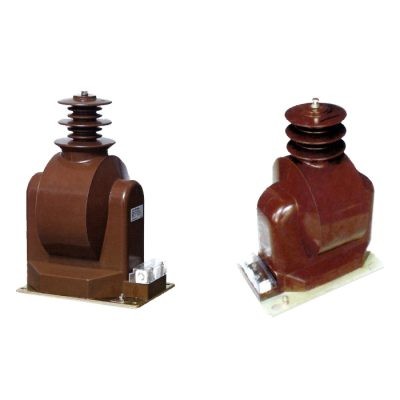

JDZX9-35D/290 spanningstransformator

Ontworpen met epoxyhars gietisolatie en een volledig gesloten buitenstructuur, garandeert de hoogwaardige JDZX9-35D/290-spanningstransformator van Comewill hoge precisie, sterke duurzaamheid en betrouwbaarheid op lange termijn. Het wordt veel gebruikt bij energiemeting, spanningsbewaking en relaisbescherming, waardoor het een ideale oplossing is voor moderne elektriciteitsnetwerken en industriële toepassingen.

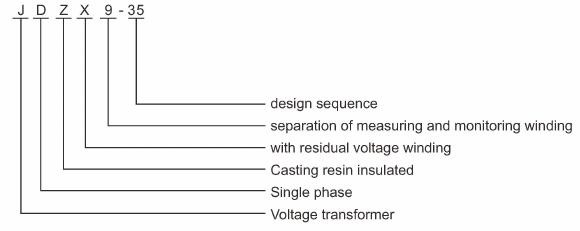

Typeaanduiding

Welkom (Wenzhou) Electric Co., Ltd's JDZX9-35 spanningstransformator, het model bevat belangrijke structurele en gebruiksinformatie, die gemakkelijk kan worden gedemonteerd en begrepen:

Het model JDZX9-35 vertegenwoordigt de belangrijkste structurele en functionele kenmerken:

J – Spanningstransformator
D – Eenfasige structuur
Z – Gegoten epoxyharsisolatie
X – Met restspanningswikkeling (voor aardingsbeveiliging)
9 – Volgnummer van het ontwerp
35 – Nominale spanning: 35 kV

Deze modelnaam benadrukt direct de kernkenmerken van de JDZX9-35D/290-spanningstransformator: speciaal ontworpen voor middenspanningssystemen, gebruikt hij gietharsisolatie, eenfasige structuur en kan hij ook worden uitgerust met restspanningswikkelingen, die perfect aansluiten bij de gebruiksbehoeften van 35 kV-systemen.

Servicevoorwaarden

Om een ​​stabiele werking op lange termijn te garanderen, moet de JDZX9-35D/290-spanningstransformator onder de volgende omstandigheden worden gebruikt:
Installatie: Alleen voor gebruik buitenshuis
Omgevingstemperatuur:
Maximaal: +40°C
Minimaal: -25°C
Daggemiddelde ≤ 30°C
Hoogte: ≤ 1000 m (aangepast ontwerp vereist voor grotere hoogten)
Vervuilingsniveau: Geschikt voor klasse IV-omgevingen
Atmosfeer: Vrij van ernstige stof of corrosieve gassen

Technische gegevens

Aanpassings- en gebruiksrichtlijnen

Comewill biedt, als ervaren Chinese leverancier van spanningstransformatoren, flexibele maatwerkdiensten:
Aangepaste spanningsverhouding en nauwkeurigheidsklasse beschikbaar
Maatwerkoplossingen voor specifieke projectvereisten
Ondersteuning voor niet-standaard ontwerpen
Gebruiksopmerkingen:
Gebruik slechts één spanningsverhouding tegelijk voor nauwkeurige metingen
Vermijd gelijktijdig gebruik met meerdere verhoudingen
Geef gedetailleerde parameters op bij het bestellen om de beste prestaties te garanderen

Toepassingsscenario's

De JDZX9-35D/290 spanningstransformator wordt veel gebruikt in:
Elektriciteitsnetsystemen
Onderstations
Industriële stroomdistributie
Energiemeetsystemen
Toepassingen voor relaisbeveiliging

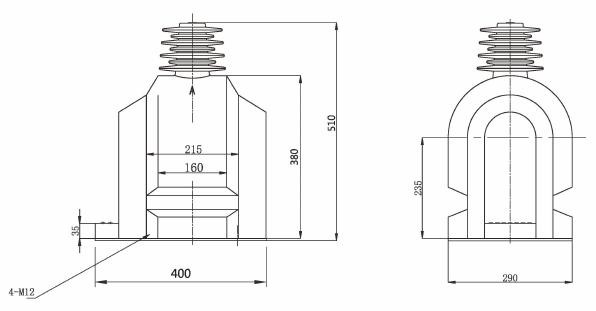

Overzicht en afmetingen van installatie

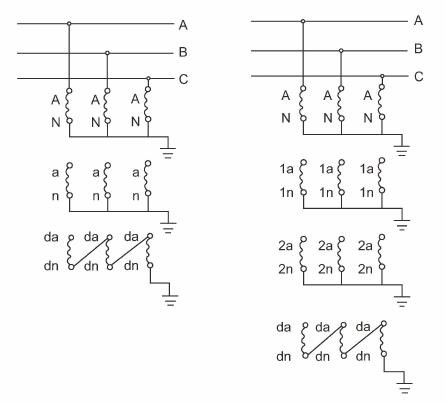

Bedradingsprincipes voor DZX9-35KV-spanningstransformatoren

Bestelinformatie

Om er zeker van te zijn dat de transformator perfect aansluit bij uw systeemvereisten, verzoeken wij u het volgende te specificeren:

Spanningsverhouding
Nauwkeurigheidsklasse
Nominaal vermogen
Speciale vereisten (indien van toepassing)

Voor op maat gemaakte oplossingen staat het technische team van Comewill klaar om professionele ondersteuning te bieden, van ontwerp tot levering, waardoor een betrouwbare en efficiënte werking van uw energiesysteem wordt gegarandeerd. Welkom om contact met ons op te nemen en nu een offerte te ontvangen!
