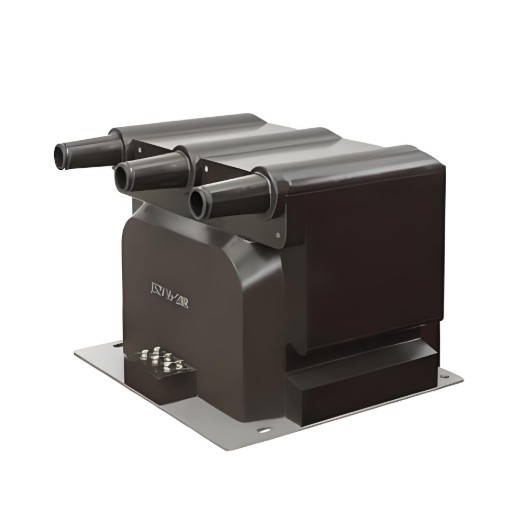

JDZ16-24R spanningstransformator

De JDZ16-24R-spanningstransformator van Comewill kan zich aanpassen aan frequenties van 50 Hz of 60 Hz en apparatuur ondersteunen met een maximaal spanningsniveau van 24 kV, waardoor deze bijzonder geschikt is voor gebruik in middenspanningsdistributiesystemen. Deze transformator heeft stabiele prestaties, een laag kernexcitatieverlies en een grote kruipafstand voor externe isolatie; Bovendien vereist het ontwerp geen dagelijks onderhoud en is het zelfs bestand tegen scenario's met hoge eisen aan het binnenmilieu, een nauwkeurige werking op de lange termijn en duurzaamheid.

Wat is een JDZ16-24R-spanningstransformator?

De JDZ16-24R-spanningstransformator van Welcome (Wenzhou) Electric Co., Ltd. is een volledig van epoxyhars gegoten, volledig gesloten structuurapparatuur voor binnenshuis die de spanning kan meten, elektrische energie kan berekenen en relaisbescherming kan uitvoeren voor zowel eenfasige als driefasige AC-circuits.

Productparameters

De transformator van Welcome (Wenzhou) Electric Co., Ltd heeft duidelijke elektrische kernparameters:

Maximale weerstandsspanning van de apparatuur: 12 kV
Nominale primaire spanning: 11 kV
Nominale secundaire spanning: optioneel 100/220V, 110/220V, of afzonderlijk 100V of 110V, volledig aangepast aan de bedradingsvereisten van verschillende systemen

Wat de technische normen betreft, volgt het gehele proces IEC 60044-2:2003 "Instrumenttransformatoren Deel 2: Inductieve spanningstransformatoren", en de prestaties en kwaliteit voldoen aan internationale normen, zodat u zich geen zorgen hoeft te maken over niet-naleving van de kilometerstand of compatibiliteitsproblemen.

Opmerkingen: Op verzoek van de klant leveren wij graag transformatoren die aan andere normen voldoen of niet-standaard technische specificaties hebben.

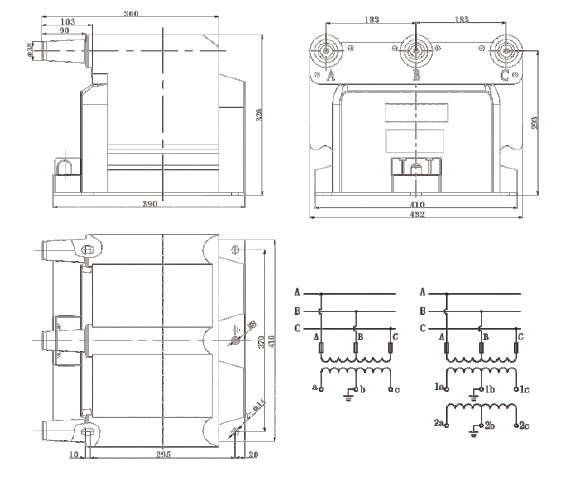

Omtrek tekenen

Belangrijkste kenmerken

Welkom (Wenzhou) Electric Co., Ltd's JDZ16-24R spanningstransformator kan standhouden in 24kV middenspanningssystemen dankzij deze drie praktische hoogtepunten:

1. Wordt geleverd met een zekering, u hoeft zich geen zorgen te maken over overspanningsbeveiliging
Deze JDZ16-24R spanningstransformator integreert direct een zekering, speciaal ontworpen om met abnormale spanningssituaties om te gaan. Als er plotseling een spanningsstoot optreedt in het 24kV-systeem, kan de zekering het circuit onmiddellijk onderbreken, waardoor de transformator wordt beschermd en wordt voorkomen dat de aangesloten elektrische apparatuur door hoge spanning doorbrandt. Het maakt niet alleen het voedingssysteem veiliger, maar verlengt ook de levensduur van transformatoren zonder dat er extra beschermende accessoires nodig zijn.
2. Nauwkeurige metingen en betrouwbare gegevens zijn de sleutel tot gemoedsrust
Intern worden uiterst nauwkeurige componenten gebruikt en het structurele ontwerp is geoptimaliseerd om de 24 kV-hoogspanning aan de primaire zijde stabiel om te zetten in een laagspanningssignaal aan de secundaire zijde, met minimale fouten. Of het nu gaat om het meten van de elektriciteitsrekening, het dagelijks monitoren van de spanning of het verzenden van signalen naar beveiligingsapparatuur, de gemeten waarden zijn zeer nauwkeurig. Het voedingssysteem werkt stabiel en efficiënt en er zullen geen fouten optreden bij het meten en foutdiagnose.

3. Klein van formaat, ruimtebesparend en eenvoudig te installeren
Het algehele ontwerp is compact en neemt zeer weinig ruimte in beslag, speciaal aangepast voor scenario's met weinig ruimte, zoals schakelapparatuur en onderstations, waardoor het eenvoudig te installeren is. Ondanks zijn kleine formaat zijn de prestaties helemaal niet verminderd; Bovendien maakt het compacte ontwerp transport en installatie veel handiger, waardoor installatieruimte wordt bespaard en de ondersteunende kosten worden verlaagd.
