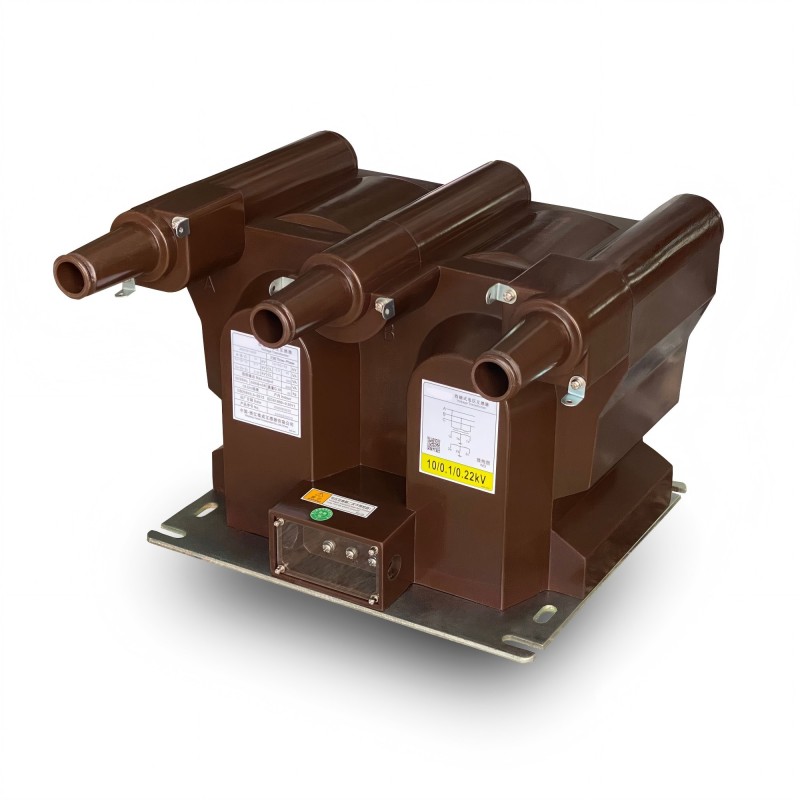

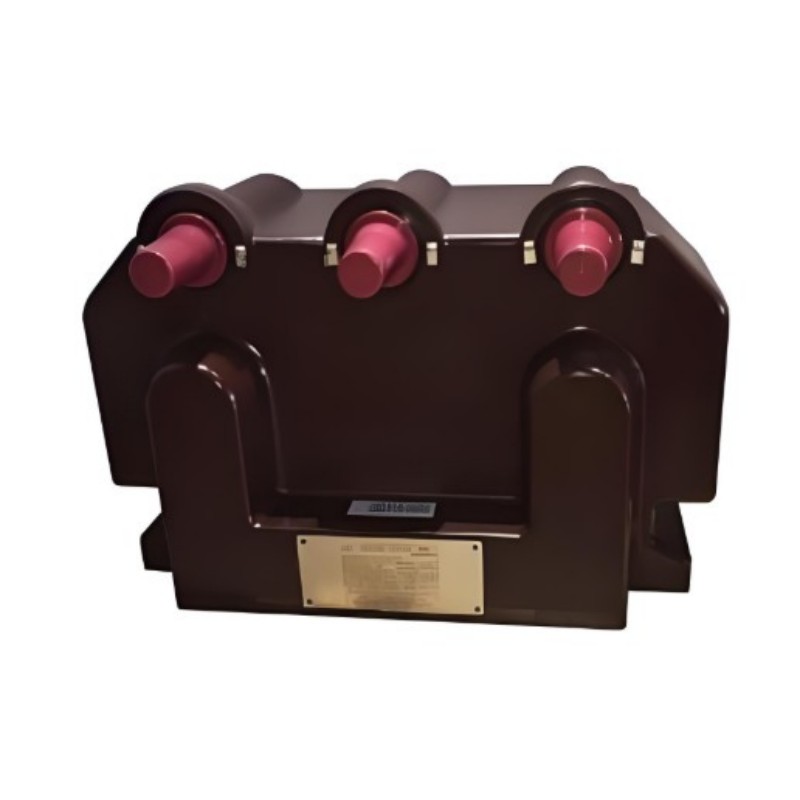

JSZV18-24R spanningstransformator

Met jarenlange ervaring in de productie van JSZV18-24R spanningstransformatoren, kan Welcome (Wenzhou) Electric Co., Ltd. een breed scala aan 0,72-40,5 kV binnenspanningstransformatoren leveren. Onze transformator heeft een structuurontwerp en toepassingsscenario's die bijzonder zijn afgestemd op de vereisten van middenspanningssystemen:

Deze transformator maakt gebruik van een volledig gesloten epoxyharsgietisolatiestructuur, die de primaire wikkeling, de secundaire wikkeling en de cirkelvormige ijzeren kern binnenin omhult, en het vermogen heeft om vervuiling en vocht direct te weerstaan. Het product is ook uitgerust met een elleboogvormige plug, die niet alleen de afdichting tegen omgevingsinvloeden verbetert, maar ook de installatie eenvoudiger maakt en de bedrading ter plaatse niet veel moeite kost.

De hoogwaardige JSZV18-24R spanningstransformator is speciaal ontworpen voor binnenscenario's waarbij het neutrale punt niet geaard is. Of het nu gaat om het meten van stroom, het berekenen van elektrische energie of het uitvoeren van relaisbeveiliging, het kan van groot nut zijn. Geschikt voor aanpassing aan frequenties van 50 Hz of 60 Hz, bestand tegen apparatuurspanningen tot 24 kV, en het uitvoeren van spanningsbewaking in middenspanningssystemen met stabiliteit en nauwkeurigheid, waarbij volledig wordt voldaan aan de vereisten ter plaatse.

Belangrijkste technische parameter

1. Nominale primaire spanning: optioneel 20 kV of 22 kV, geschikt voor verschillende spanningsvereisten van middenspanningssystemen;
2. Nominale secundaire spanning: er zijn drie specificaties: 100V, 100/100V en 100/220V, die kunnen worden gekoppeld aan verschillende secundaire apparatuurbedrading;
3. Nominale spanning van restspanningswikkeling: dekking van 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, voldoet aan speciale vereisten zoals aardingsbeveiliging;
4. Belastingsfactor: cos Φ=0,8 (hysteresis), consistent met de belastingskarakteristieken van conventionele secundaire circuits;
5. Uitvoeringsnormen: Volg IEC60044-2:2003 of IEC61869-1&3, waarbij de prestaties en kwaliteit worden vergeleken met internationale normen.

Andere technische parameters zie als volgt:

Opmerkingen: Op verzoek leveren wij graag transformatoren die aan andere normen voldoen of niet-standaard technische specificaties hebben.

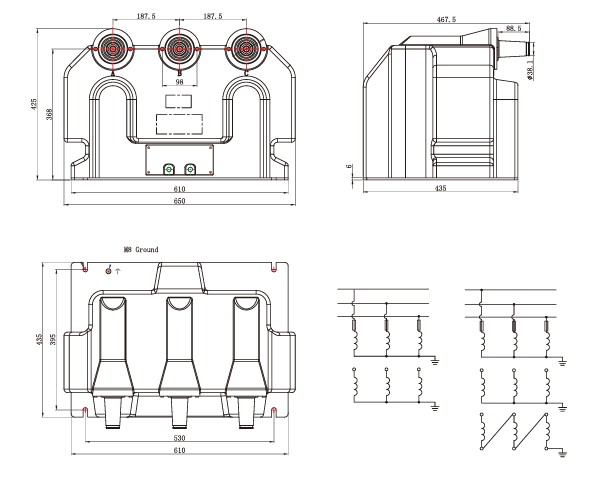

Omtrek tekenen

Belangrijkste kenmerken

Welkom (Wenzhou) Electric Co., Ltd's JSZV18-24R spanningstransformator met zijn solide prestatievoordelen, is geschikt voor middenspanningssysteemvereisten. De specifieke hoogtepunten zijn als volgt:

1. Brede spanningsaanpassing
De JSZV18-24R-spanningstransformator heeft een vermogen van 24 kV en kan aanzienlijke spanningsschommelingen aan, waardoor stabiele monitoring en nauwkeurige signaaluitvoer worden gegarandeerd tijdens transiënten of systeemregeling.

2. Snelle reactie
Registreert snel spanningsveranderingen en verzendt onmiddellijk signalen naar beveiligingsapparatuur, waardoor snelle foutoplossing en verbeterde systeembetrouwbaarheid mogelijk zijn.

3. Laag hysteresisverlies
Geavanceerde magnetische materialen en een geoptimaliseerd ontwerp verminderen het energieverlies, verbeteren de efficiëntie, minimaliseren de warmteontwikkeling en verlengen de levensduur.

Of het nu gaat om een ​​scenario met frequente spanningsschommelingen of een middenspanningssysteem met eisen aan reactiesnelheid en energieverbruik, deze transformator kan stand houden. Als je de specifieke aanpassingsdetails van het scenario wilt weten, zeg het dan gewoon direct!
