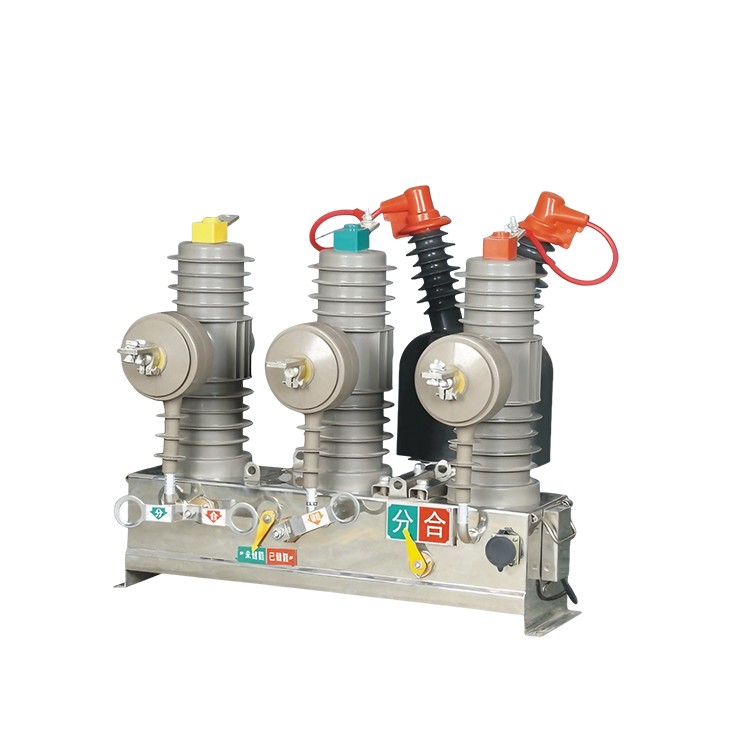

Als professionele fabrikant in China wil Comewill u een hoogwaardige vacuümstroomonderbreker voor buitengebruik uit de ZW43-serie bieden, die vooral geschikt is voor scenario's met ernstige vervuiling of frequente werking, en bijzonder betrouwbaar is voor de controle van het elektriciteitsnet en de bescherming van apparatuur.
U hoeft zich geen zorgen te maken over de normen, aangezien deze volledig voldoen aan IEC62271-100, GB1984 (gerelateerde normen voor AC-hoogspanningsstroomonderbrekers), evenals IEC60694, GB/T11022 (algemene technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuur).
Superbetrouwbare prestaties: de op maat gemaakte vacuümstroomonderbrekers uit de ZW43-serie zijn gebouwd met een structuur met drie pijlers: de vacuümboogdovende kamer is via een geïsoleerde trekstang verbonden met het bedieningsmechanisme. Geen wankele onderdelen, maar altijd een stabiele werking.
Sterk en anti-condensatie: We gebruiken APG-technologie om de boogdovende kamer, de hoofdgeleidingslus en de isolatiesteun in één stuk epoxyhars te gieten en dit vervolgens te bedekken met siliconenrubber. Het is mechanisch sterk en geeft geen condensatieproblemen, zelfs niet op vochtige plekken.
Geweldig veerbedieningsmechanisme: de schakelaar wordt geleverd met een krachtig veermechanisme: eenvoudige structuur, lange mechanische levensduur. U kunt kiezen voor een handmatige of elektrische modus voor energieopslag en openen/sluiten: superflexibel.

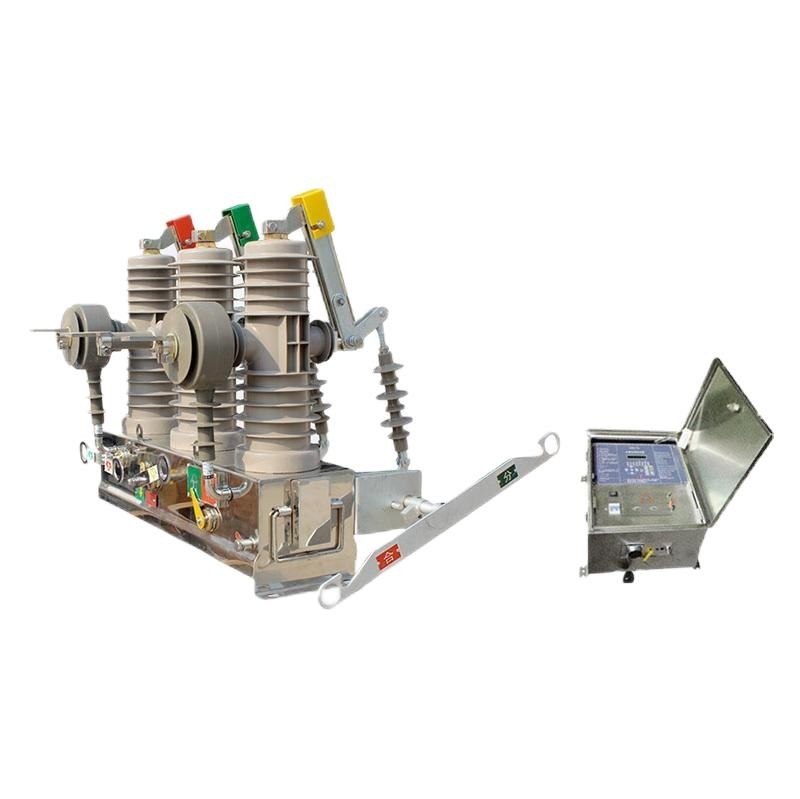

Optionele geïntegreerde isolatieschakelaar: Als u een isolatieschakelaar nodig hebt, kunnen we een buitenvacuümstroomonderbreker uit de ZW43-serie toevoegen. Het is niet nodig om extra onderdelen apart te kopen.
Klein, strak en eenvoudig te installeren: hij is compact, ziet er modern uit en weegt niet veel. Het verplaatsen en ter plekke opzetten is een makkie: er is geen zware uitrusting nodig.
Werkt voor automatisering en onbeheerde substations: De schakelaar kan worden uitgerust met een bedieningsterminalinterface. Perfect voor geautomatiseerde distributienetwerken en substations waarvoor niet 24/7 iemand ter plaatse nodig is.
| Nee. | Item | Eenheid | Gegevens | |
| 1 | Nominale spanning | kV | 12 | |
| 2 | Nominale stroom | A | 630 | |
| 3 | Nominale frequentie | Hz | 50/60 | |
| 4 | Nominale kortsluitbreekstroom | kA | 20 | |
| 5 | Geschatte kortstondige weerstand tegen stroom (4s) | 20 | ||
| 6 | Geschatte piek is bestand tegen stroom (piek) | 50 | ||
| 7 | Nominale kortsluitstroom (piek) | 50 | ||
| 8 | 1min P.F is bestand tegen spanning | Natte proef | kV | 34 |
| Fase naar fase, fase naar aarde | 42 | |||
| Over open contacten | 48 | |||
| 9 | Blikseminpuls weerstaat spanning (piek) | Fase naar fase, fase naar aarde | kV | 75 |
| Over open contacten | 85 | |||
| 10 | 1min P.F bestand tegen spanning voor secundaire lus | kV | 2 | |
| 11 | Breektijden van nominale stroom | keer | 1000 | |
| 12 | Breektijden van nominale kortsluitstroom | 30 | ||
| 13 | Mechanisch leven | 10000 | ||
| 14 | Openingssnelheid | mevrouw | 1,2 ± 0,2 | |
| 15 | Sluitingssnelheid | 0,6±0,2 | ||
| 16 | Sluitingstijd | mevrouw | 25~60 | |
| 17 | Openingstijd | 18~45 | ||
| 18 | Contact close-bouncetijd | ≤2 | ||
| 19 | Nominaal vermogen voor energieopslagmotor | W | 40 | |
| 20 | Niet-gelijktijdigheid van openen/sluiten in drie fasen | mevrouw | ≤2 | |
| 21 | Weerstand voor elke fasegeleidende lus | Wissel van lichaam | μΩ | ≤80 |
| Koppel het mes los | Enkelzijdig≤120、dubbelzijdig≤200 | |||

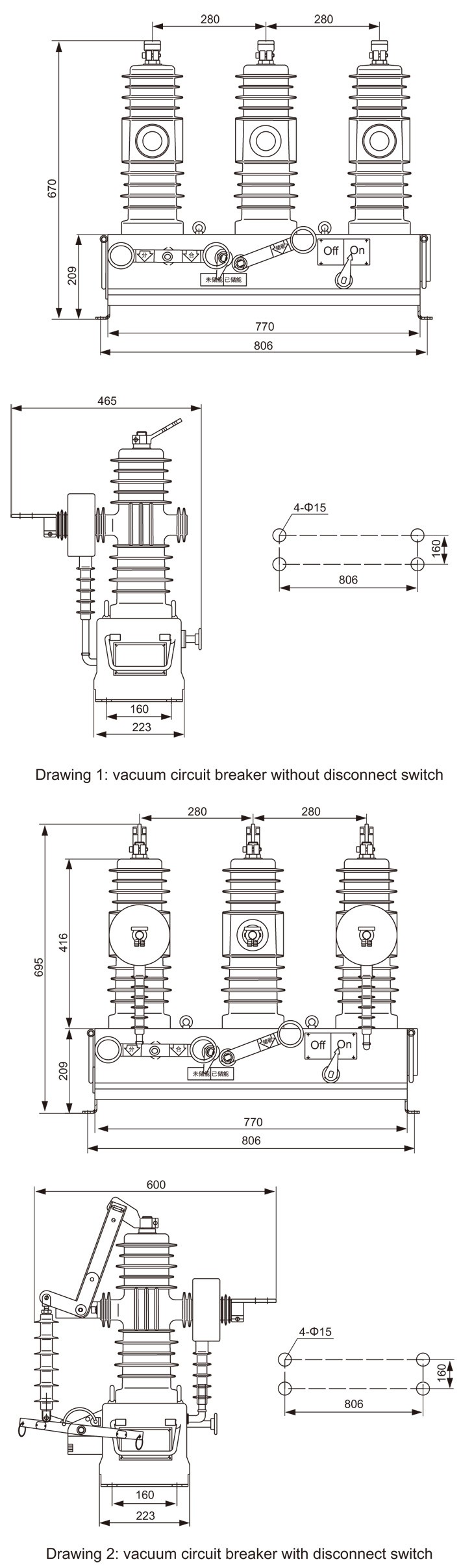

| 22 | Fase-tot-fase-afstand | mm | 280±1,5 | |
| 23 | Netto gewicht | kg | 125 (enkele isolator), 150 (dubbele isolator) | |
