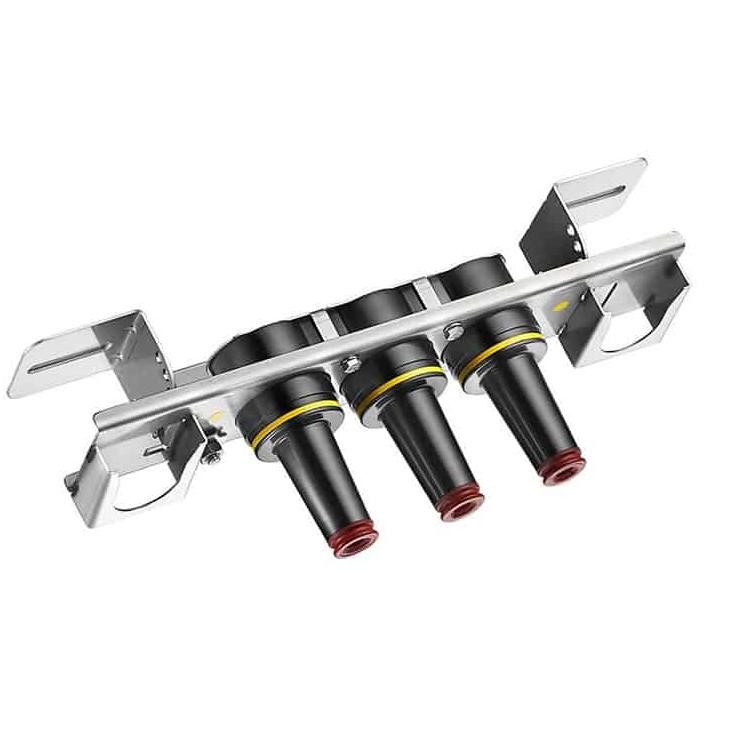

15KV 200A lastscheidingsverbinding

De 15KV 200A Loadbreak Junction van de Comewill-fabriek beschikt over een volledig koperen stroomvoerend pad, waardoor betrouwbare, consistente prestaties worden gegarandeerd, ongeacht de omstandigheden.
Het voldoet volledig aan de eisen van de IEEE Standaard 386 en is volledig uitwisselbaar met producten van de concurrentie en andere bijpassende componenten die ook voldoen aan de IEEE Standaard 386. Indien geïnstalleerd met bijpassende onderdelen, levert dit lastscheidingspunt een volledig afgeschermde verbinding, ideaal voor lastscheidingstoepassingen.

Wat is een 15KV 200A Loadbreak Junction?

Een 15KV 200A Loadbreak Junction is een middenspanningskabelverbindingsapparaat dat wordt gebruikt in stroomdistributiesystemen om ondergrondse 15kV-kabels veilig aan te sluiten, af te takken en in secties te verdelen, terwijl belastingonderbreking (live-switching) mogelijk wordt gemaakt. Het bevat doorgaans meerdere 200A-interfaces (zoals 2, 3 of 4 manieren) die intern met elkaar zijn verbonden, waardoor flexibele lus-, aftakkings- of splitsingsconfiguraties mogelijk zijn. Het is gebouwd volgens de IEEE-standaard 386 en zorgt voor een volledig afgeschermde, veilige en betrouwbare werking in op een pad gemonteerde transformatoren, schakelapparatuur en ondergrondse kluistoepassingen.

PRODUCTIETESTS

Tests uitgevoerd in overeenstemming met IEEE/ANSI-standaard 386.
Minimaal corona-spanningsniveau – 11 kV
AC 1 minuut weerstaan ​​– 34 kV

Tests uitgevoerd in overeenstemming met de vereisten van het Chardon-productieproces:
Fysieke inspectie
Periodieke dissectie
Periodieke röntgenanalyse

SPANNINGSWAARDEN
Spanningsklasse 15 kV
Max. Beoordeling fase tot fase 14,4 kV
Max. Beoordeling Fase naar aarde 8,3 kV
AC 1 minuut Bestand tegen 34 kV
DC 15 minuten Bestand tegen 53 kV
BIL en volledige golftop 95 kV
Minimaal corona-spanningsniveau 11 kV
HUIDIGE BEOORDELINGEN
Continu: 200 ampère RMS
Schakelen: 10 schakelingen bij 200 ampère rms bij 14,4 kV
Fout sluiten: 10.000 ampère rms symmetrisch bij 14,4 kV gedurende 0,17 s na 10 opeenvolgende succesvolle schakelingen
Korte tijd:
• 10.000 ampère rms symmetrisch gedurende 0,17 s
• 3.500 ampère rms symmetrisch gedurende 3,0 s

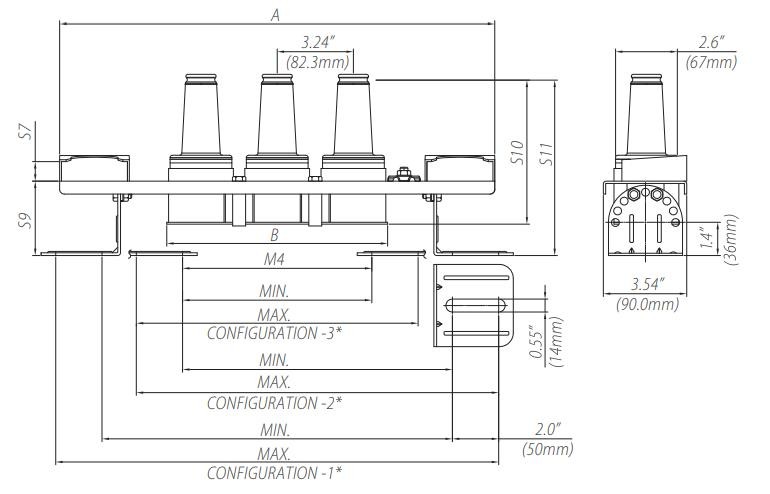

Verbinding met beugel Maatinformatie

Bedieningsstappen voor lastscheiding

1. Bevestig de klemstok stevig aan het trekoog.
2. Oefen geen trekkracht uit; draai de connector gewoon lichtjes met de klok mee om de oppervlaktewrijving tussen de elleboog en de bus te verbreken.
3. Trek de connector met een snelle, stevige beweging recht uit de bus. Zorg ervoor dat u de connector uit de buurt van een aardvlak houdt.
4. Plaats de connector op het juiste accessoire, volgens de gebruiksaanwijzing van dat accessoire.
5. Gebruik een klem om een ​​geïsoleerde beschermkap (waarbij de afvoerdraad is aangesloten op de systeemaarde) op elke blootliggende, onder spanning staande bus te plaatsen.

Veelgestelde vragen

Wat is de belangrijkste functie van een 15KV 200A Loadbreak Junction?
Het wordt gebruikt voor het segmenteren, doorlussen, aftappen of splitsen van middenspanningskabels, terwijl veilige belastingonderbrekingsschakelingen in onder spanning staande distributiesystemen mogelijk zijn.
Is het compatibel met andere merken?
Ja, het voldoet volledig aan IEEE Standard 386™, waardoor volledige uitwisselbaarheid met andere compatibele, scheidbare geïsoleerde connectorsystemen wordt gegarandeerd.
Kan het worden gebruikt in ondergrondse installaties?
Absoluut. Het is speciaal ontworpen voor op een pad gemonteerde apparatuur en ondergrondse kluistoepassingen waar vocht, stof en ruimtebeperkingen vaak voorkomen.
Welke veiligheidsvoorzieningen biedt de 15KV 200A Loadbreak Junction?
Het biedt volledig afgeschermde EPDM-isolatie, gecontroleerde belastingonderbreking, hoge impulsbestendigheid en stabiele boogonderbrekingsprestaties voor veilig schakelen.
