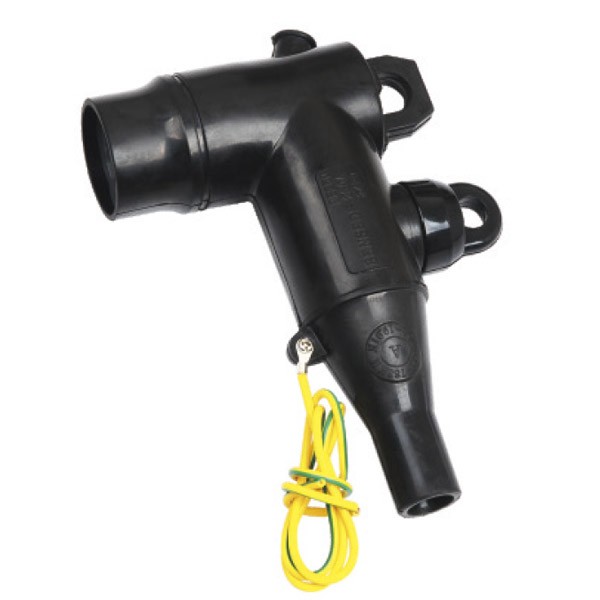

24KV 250A Loadbreak-elleboogconnector

De kwaliteitsvolle ZT-24/250 24kV 250A Loadbreak-elleboogconnector van Comewill met betrouwbare kwaliteit is geschikt voor uw behoeften op het gebied van de inkoop van hoogspanningsverbindingen.
Combineer hem met de juiste bus of plug en deze connector geeft u een volledig afgeschermde, volledig onderdompelbare, scheidbare verbinding. Zelfs in natte, ruwe omgevingen werkt hij stabiel. Er zijn ook ingebouwde capacitieve testpunten. U kunt deze gebruiken om de circuitstatus te controleren of foutindicatoren te installeren, wat onderhoud en probleemoplossing veel eenvoudiger maakt.
Nog een groot pluspunt: er is geen minimale faseafstand nodig. Je kunt hem verticaal, horizontaal of in elke hoek daartussen monteren. Deze flexibiliteit bespaart u veel gedoe tijdens de installatie op locatie, waarbij u verschillende projectopstellingen kunt aanpassen.
Voor uw inkoopbehoeften bieden wij goede prijzen, flexibele MOQ's en tijdige levering om uw supply chain soepel te laten verlopen. Heeft u bulkbestellingen, testmonsters of technische ondersteuning voor maatwerk nodig? Ons team is hier om te helpen.
Als u op zoek bent naar hoogwaardige lastbrekende elleboogverbinders, neem dan contact met ons op. Wij beloven kosteneffectieve, betrouwbare producten te leveren ter ondersteuning van uw projectactiviteiten.

Functies:

◆ Combineer de 24KV 250A Loadbreak-elleboogconnector met de juiste bus of plug en u krijgt een volledig afgeschermde, volledig onderdompelbare, scheidbare verbinding.
◆ Ingebouwd capacitief testpunt — u kunt het gebruiken om de circuitstatus te controleren of een foutindicator te installeren.
◆ Geen minimale fasespeling vereist.
◆ Montagemogelijkheden: verticaal, horizontaal of elke hoek daartussenin.

Sollicitatie

◆ Wordt gebruikt om polymere kabels aan te sluiten op transformatoren, schakelapparatuur, motoren en andere apparatuur via een voorgevormde, scheidbare connector.
◆ Geschikt voor zowel binnen- als buiteninstallaties.
◆ Werkt voor systeemspanning tot 24 kV.
◆ Continue stroom 250 A (kan een overbelasting van 300 A gedurende 8 uur aan).

Kabelgegevens

- Polymere kabels (zoals XLPE, EPR)
- Koperen of aluminium geleiders
- Halfgeleidende of metalen schermen
- Geleidergrootte: 25-120 mm²

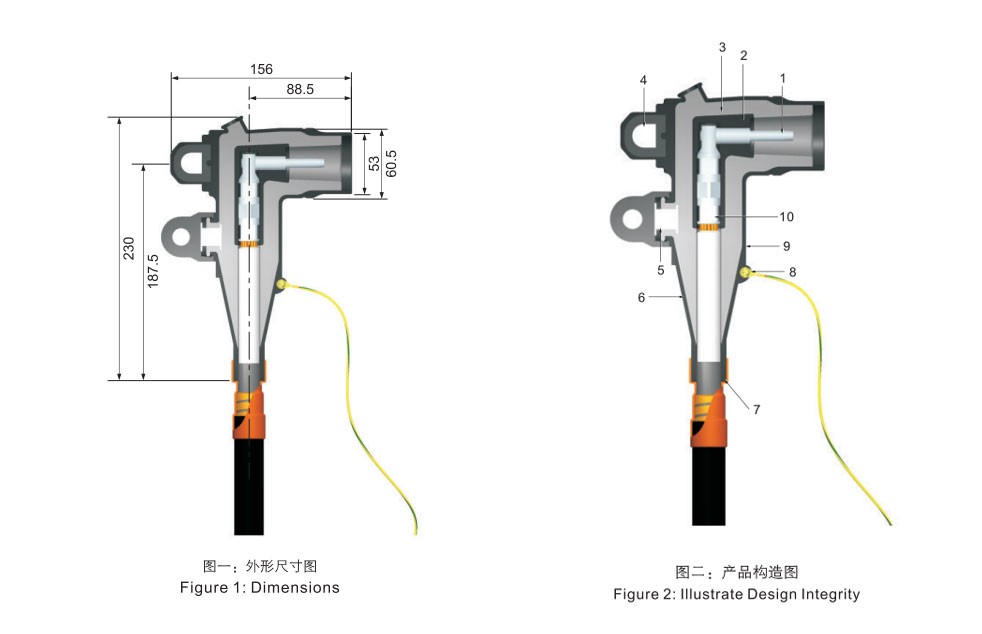

Productstructuur:

1. Geleidingsstaaf: Gebruik de bijgeleverde inbussleutel om de vertinde koperen pin in het geleidercontact te schroeven - eenvoudig te installeren.
2. Halfgeleidend inzetstuk: het is een gegoten EPDM-geleidend rubberen scherm, voornamelijk gebruikt om elektrische spanning te beheersen.
3. Isolatie: Het gegoten EPDM-isolatierubber wordt in onze eigen fabriek samengesteld en gemengd, waardoor de kwaliteit gegarandeerd is.
4. Trekoog: Het is een ingekapseld roestvrijstalen trekoog met een pal, dat helpt bij het positioneren van de beugel.
5. Capacitief testpunt: op dit punt kunt u de circuitstatus controleren. Er is ook een gegoten EPDM-geleidende rubberen dop om hem waterdicht te houden.
6. Spanningsverlichting: het buitenscherm en de kabeladapter zijn ontworpen om de kabelspanning te verlichten.
7. Kabeladapter: De opening heeft een zodanig formaat dat hij goed past (interferentiepassing), zodat deze een waterdichte afdichting kan behouden.
8. Aardingsoog: Het is rechtstreeks in het externe scherm gegoten, gemaakt voor het aansluiten van de aardingsdraad.
9. Halfgeleidend schild: Gegoten EPDM-geleidend rubber is verbonden met de kabelafscherming. Dit houdt het scherm continu en zorgt ervoor dat de hele constructie op aardpotentiaal staat.
10. Geleiderkabelschoen: het is een door traagheid gelaste bimetaalcompressieconnector, compatibel met zowel koperen als aluminium geleiders.

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van de 24kV 250A Loadbreak-elleboogconnector?
A: Het maakt een veilige aansluiting en ontkoppeling van bekrachtigde middenspanningscircuits mogelijk, terwijl de volledige isolatie en booggestuurde schakelprestaties behouden blijven.

Vraag 2: Kan deze connector buiten of in ondergrondse systemen worden gebruikt?
A: Ja, het is volledig afgeschermd en onderdompelbaar, waardoor het geschikt is voor ondergrondse kabelsystemen, buitenstations en zware omgevingsomstandigheden.

Vraag 3: Met welke kabels is het compatibel?
A: Het ondersteunt polymeer geïsoleerde kabels zoals XLPE en EPR met koperen of aluminium geleiders van 25–120 mm².

Vraag 4: Vereist de installatie speciaal gereedschap of een strikte positionering?
A: Er is geen speciaal gereedschap nodig en het ondersteunt flexibele installatie in verticale, horizontale of schuine posities zonder beperkingen op de faseafstand.
