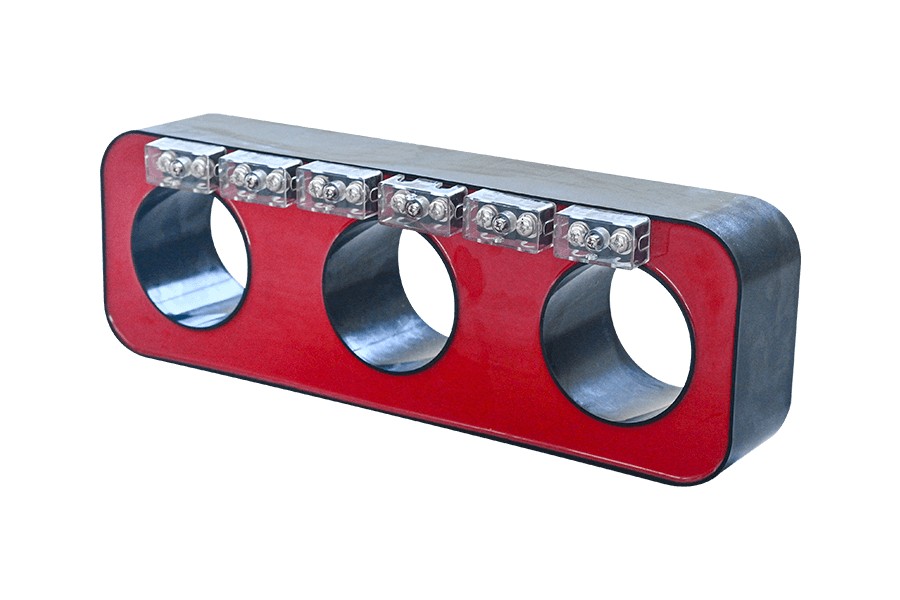

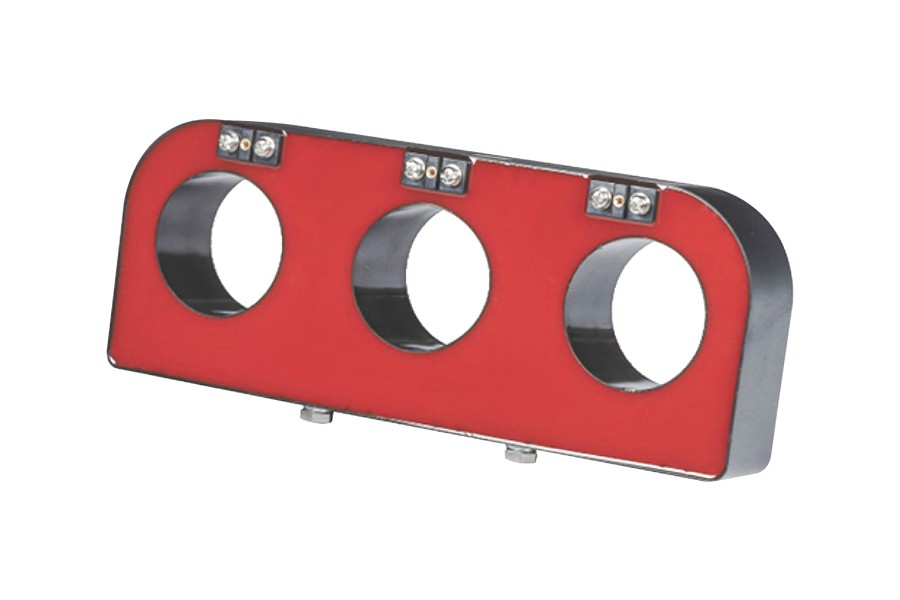

De door Comewill ontwikkelde LSY opblaasbare kaststroomtransformator is speciaal ontworpen voor gasgeïsoleerde middenspanningsschakelapparatuur (GIS) en opblaasbare kastsystemen. Het is essentieel voor het handhaven van de systeemstabiliteit, het voorkomen van overbelasting van apparatuur en het garanderen van betrouwbare beschermingscoördinatie.
1. Nauwkeurige driefasige stroombewaking
De transformator levert uiterst nauwkeurige stroommetingen, waardoor realtime monitoring van de stroomsterkte en -fluctuaties in driefasige systemen mogelijk is. Hierdoor kunnen operators afwijkingen zoals overbelasting, onbalans of defecten vroegtijdig detecteren en corrigerende maatregelen nemen voordat er schade ontstaat.
2. Compact en ruimtebesparend ontwerp
De compacte structuur en het lichtgewicht ontwerp van de LSY opblaasbare kaststroomtransformatoren maken een flexibele installatie mogelijk zonder andere componenten in de schakelapparatuur te beïnvloeden.
3. Afgedichte isolatiestructuur
Deze structuur isoleert het interne wikkelsysteem effectief tegen vocht, stof en externe interferentie, waardoor stabiliteit en operationele betrouwbaarheid op lange termijn wordt gegarandeerd.
4. Meerdere nauwkeurigheidsopties
De LSY opblaasbare kaststroomtransformator ondersteunt meet-, beschermings- en dubbelwikkelingsconfiguraties, waardoor ingenieurs meet- en relaisbeveiligingsfuncties binnen hetzelfde systeem kunnen integreren.
5. Duurzame industriële constructie
De transformator is vervaardigd met behulp van hoogwaardige magnetische materialen en precisiewikkeltechnologie en behoudt stabiele prestaties, zelfs onder continue belasting.
| LSY-10/107 | Nominale primaire stroom (A) | Nauwkeurigheidsklasse (meten) | Nauwkeurigheidsklasse (bescherming) | Nauwkeurigheidsklasse (dubbele wikkeling) | |||||||
| 0,2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0,2S | 0.5 | 10P10 | 10P15 | ||
| 75 | 2 | 2 | 1 | 2.5 | -- | -- | -- | 1 | 1 | -- | |
| 100 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1 | 1 | -- | |
| 150 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1.5 | 1.5 | -- | |
| 200 | 5 | 5 | 2.5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 300 | 5 | 5 | 5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 400 | 10 | 10 | 5 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 500 | 10 | 10 | 10 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 600 | 10 | 15 | 10 | 15 | -- | -- | -- | 5 | 7.5 | -- | |
| 800 | 10 | 15 | 10 | 20 | -- | -- | -- | 5 | 7.5 | -- | |
| LSY-10/110 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/120 | 75 | 75 | - | - | 1 | - | - | - | - | 1 | - |
| 100 | 100 | - | - | 2.5 | - | - | - | - | 1 | - | |
| 150 | 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | |
| 200 | 200 | - | 2.5 | 2.5 | 2.5 | 5 | - | - | 2.5 | 5 | |
| 300 | 300 | 2.5 | 2.5 | 5 | 5 | 5 | - | - | 2.5 | 5 | |
| 400 | 400 | 5 | 5 | 5 | 5 | 7.5 | - | - | 5 | 7.5 | |
| 500 | 500 | 5 | 5 | 5 | 10 | 10 | - | - | 5 | 10 | |
| 600 | 600 | 5 | 5 | 10 | 10 | 10 | - | - | 5 | 10 | |
| 800 | 800 | 10 | 10 | 10 | 10 | 10 | - | - | 5 | 10 | |
| LSY-10/127 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/130 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/150 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| Gebruik | Meten van stroomtransformatoren | Bescherming huidige transformator | Dubbele wikkelstroomtransformator | |||||||
| Nauwkeurigheid en nominale belasting (VA) | Nauwkeurigheid en nominale belasting (VA) | Nauwkeurigheidsklasse en nominale belasting | ||||||||
| Stabiliseer de primaire stroom | 0,2s | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0,2s | 0.5 | 10P15 | 10P10 |
| 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - |
| 150 | - | - | 2.5 | - | - | 2.5 | - | 1.5 | - | - |
| 200 | - | 2.5 | 2.5 | - | - | 5 | - | 2.5 | - | 5 |
| 300 | 2.5 | 2.5 | 5 | - | - | 5 | - | 2.5 | - | 5 |
| 400 | 5 | 5 | 5 | - | - | 7.5 | - | 5 | - | 7.5 |
| 500 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 600 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 800 | 10 | 10 | 10 | - | - | 10 | - | 5 | - | 10 |
Opmerking: de roestvrijstalen veerkaart wordt aangepast aan de eisen van de gebruiker
