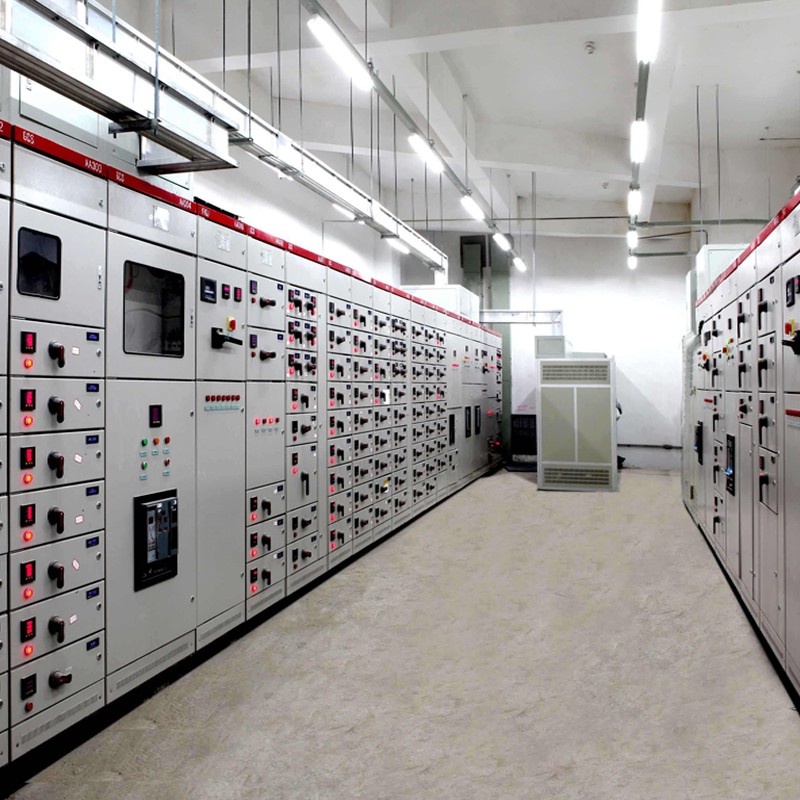

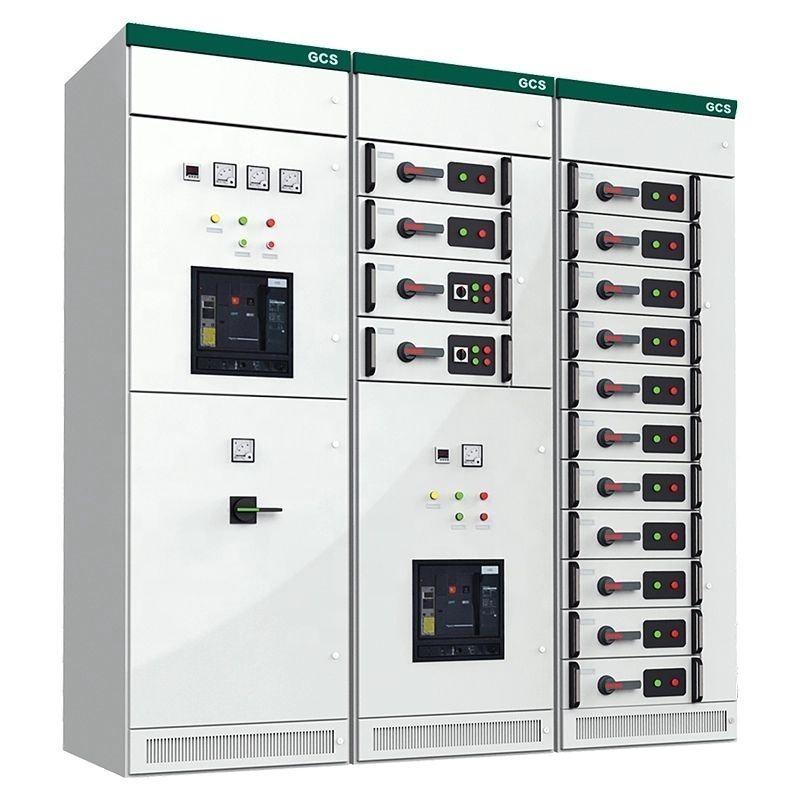

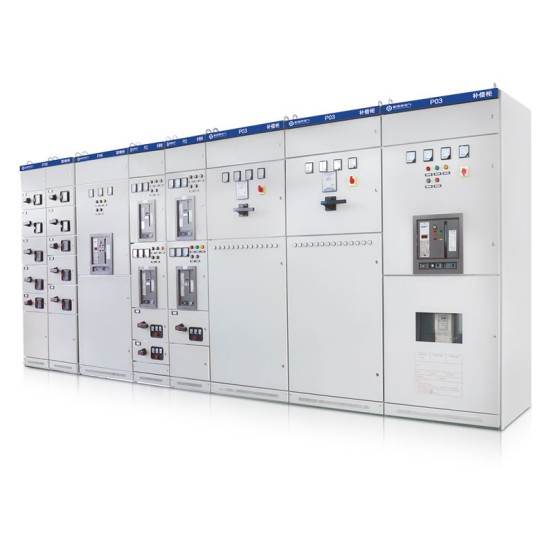

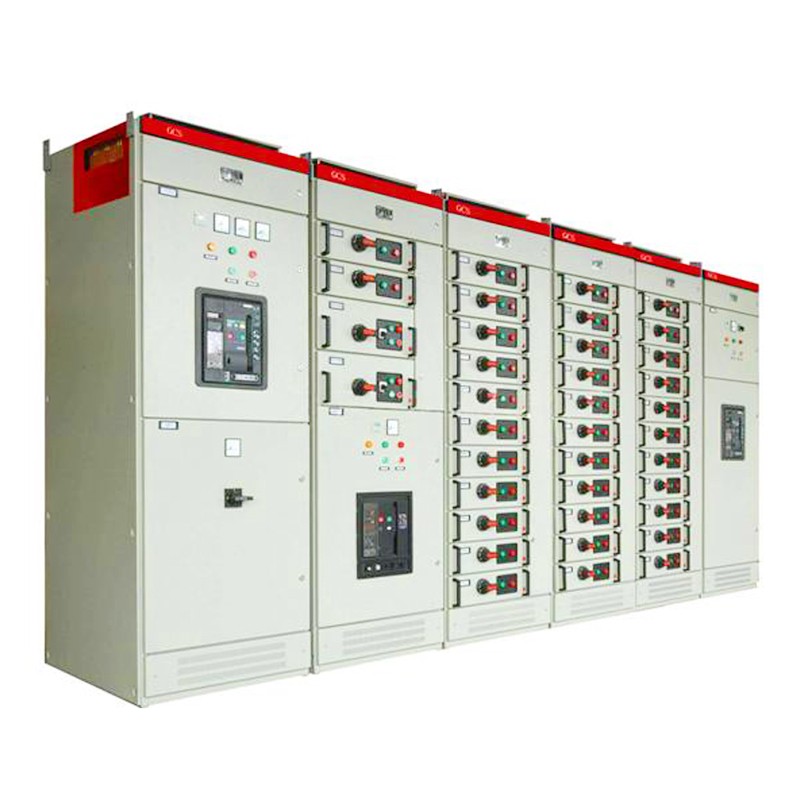

GCS uittrekbare laagspanningsschakelapparatuur

De hoogwaardige GCS uittrekbare laagspanningsschakelapparatuur van Comewill heeft hoge maak- en breekmogelijkheden, goede dynamische en thermische stabiliteit, een geavanceerde en redelijke structuur, een flexibel elektrisch schema, een hoog beschermingsniveau, veiligheid en betrouwbaarheid, onderhoudsgemak en uitstekende technische prestatie-indicatoren.

Functie

1. Het kastframe van GCS uittrekbare laagspanningsschakelaars maakt gebruik van dubbelvouwtechnologie en is vervaardigd uit met aluminium verzinkte stalen platen. Het frame is ontworpen met modulaire gaten met een steek van 25 mm (K-profiel) en beschikt over een eenvoudige structuur en uitzonderlijke duurzaamheid. Doordat het frame is gemonteerd met nauwkeurige boutverbindingen in de dwars- en lengterichting, heeft het hele frame gedurende zijn hele levensduur geen onderhoud nodig.
2. De behuizing van de kast ondergaat galvaniseren en poedercoaten voor betere bescherming. De bovenafdekking van het horizontale railcompartiment is afneembaar, waardoor railinstallatie ter plaatse wordt vergemakkelijkt en de operationele complexiteit wordt verminderd.
3. Functionele zones binnen de kast zijn duidelijk gescheiden, voornamelijk bestaande uit functionele eenheidscompartimenten en kabelcompartimenten. Elke unit werkt onafhankelijk met geïsoleerde functies, waardoor er geen onderlinge interferentie tussen verschillende componenten ontstaat.
4. De horizontale rail is horizontaal aan de onderkant van de kast gemonteerd, waardoor het vermogen om de elektrische spanning te weerstaan ​​die wordt veroorzaakt door kortsluitstromen aanzienlijk wordt verbeterd.
5. De kast is voorzien van een lade-achtige structuur en biedt plaats aan maximaal 36 circuits, elk met een nominale stroom van 400 A of lager. De ladecircuits ondersteunen conversie in drie posities zonder afbreuk te doen aan de beschermingsgraad van de kast.
6.Elke functionele eenheid kan maximaal 11 laden van volledige grootte of 22 laden van halve grootte (1/2) huisvesten, wat flexibele configuratieopties biedt.
7. Laden zijn uitgerust met vijf operationele posities: Open, Gesloten, Test, Uitgetrokken en Geïsoleerd. Bijbehorende audio-, visuele en tekstuele indicatoren zorgen voor duidelijke statussignalen voor een intuïtieve bediening.

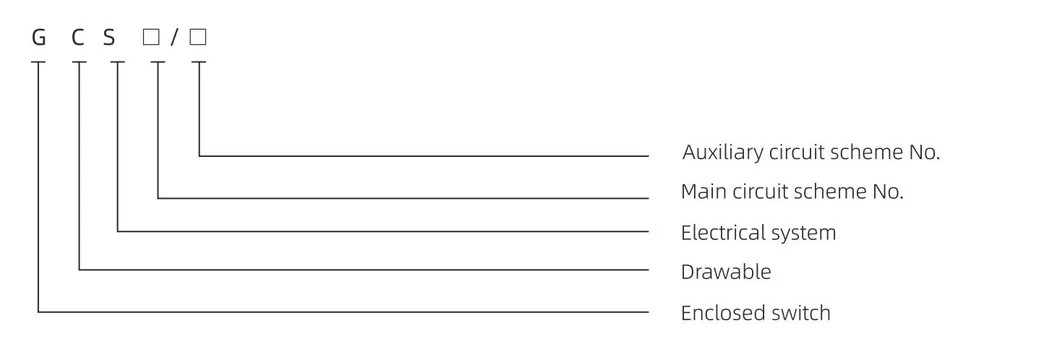

Productoverzicht

De GCS uittrekbare laagspanningsschakelaar, onafhankelijk ontwikkeld en geleverd door Welcome (Wenzhou) Electric Co., Ltd., is een hoogwaardige complete set apparatuur op maat gemaakt voor laagspanningsstroomdistributiesystemen - een ideale keuze voor technische inkoop, projectmatching en aanschaf van bulkapparatuur. Deze schakelapparatuur integreert een wetenschappelijke modulaire structuur met betrouwbare elektrische prestaties en wordt op grote schaal aangeschaft en toegepast in belangrijke scenario's zoals energiecentrales, industriële werkplaatsen, hoogbouw en grootschalige commerciële complexen, en dient als kernapparaat voor de controle van de stroomdistributie en nauwkeurige energietoewijzing.
Het belangrijkste inkoopvoordeel ligt in het geavanceerde "uittrekbare" ontwerp: elke functionele eenheid (inclusief stroomonderbrekers, contactors, enz.) kan eenvoudig worden verwijderd of geplaatst zonder de algehele werking van het systeem te verstoren. Dit vereenvoudigt de onderhouds- en reparatieprocessen na aanschaf aanzienlijk, minimaliseert de uitvaltijd van apparatuur en verlaagt effectief de totale exploitatie- en onderhoudskosten voor inkooppartijen.
Tijdens de productie houdt Welcome (Wenzhou) Electric Co., Ltd. zich aan strikte kwaliteitscontrolenormen, waarbij gebruik wordt gemaakt van hoogwaardige isolatiematerialen en precisieproductietechnieken. De schakelapparatuur is uitgerust met meerdere uitgebreide veiligheidsbeschermingsmechanismen (kortsluitbeveiliging, overbelastingsbeveiliging, enz.), waardoor deze zich stabiel kan aanpassen aan complexe elektriciteitsnetomgevingen en de veilige en continue werking van het distributiesysteem kan garanderen, waardoor volledig wordt voldaan aan de hoge betrouwbaarheidseisen van inkoopprojecten. Bovendien ondersteunt het flexibele modulaire ontwerp uitbreiding op aanvraag, die nauwkeurig kan voldoen aan de aangepaste inkoopbehoeften van verschillende projecten voor verschillende capaciteiten en controlemodi, waardoor het aanpassingsvermogen en de kosteneffectiviteit van inkoop worden vergroot. Als kosteneffectieve, efficiënte en veilige laagspanningsstroomdistributieapparatuur is het een vertrouwde aanschafoptie geworden op het gebied van de moderne laagspanningsstroomdistributie.
Dit GCS uittrekbare laagspanningsschakelapparaat voldoet volledig aan internationale en nationale relevante normen zoals IEC60439-1, GB7251.1 "Complete laagspanningsschakel- en besturingsapparatuur" en GB/T 24274 "Laagspanning uittrekbare complete schakelapparatuur en besturingsapparatuur", waardoor wordt verzekerd dat inkoopprojecten voldoen aan de standaardisatie- en compliance-eisen en een solide kwaliteitsborging bieden voor inkoopbeslissingen.
‌

Normale gebruiksomgevingsomstandigheden

Omgevingstemperatuur: De omgevingstemperatuur mag niet hoger zijn dan +40℃ of lager dan -5℃, en de gemiddelde temperatuur over 24 uur mag niet hoger zijn dan +35℃. Voor inkoopprojecten waarbij gebruik buiten het bovengenoemde temperatuurbereik plaatsvindt, moet het GCS uittrekbare laagspanningsschakelapparaat met een lagere capaciteit worden gebruikt om de operationele veiligheid en prestatiestabiliteit te garanderen.
Relatieve vochtigheid: Wanneer de maximale omgevingstemperatuur +40℃ bereikt, mag de relatieve vochtigheid niet hoger zijn dan 50%. Een hogere luchtvochtigheid is toegestaan ​​bij lagere temperaturen (bijvoorbeeld 90% relatieve luchtvochtigheid bij +20℃). Tijdens de aanschaf en daaropvolgende installatie moet voldoende aandacht worden besteed aan de potentiële condensatierisico's veroorzaakt door plotselinge temperatuurveranderingen om uitval van de apparatuur te voorkomen.
Hoogte: De standaardhoogte van de installatielocatie mag niet hoger zijn dan 2000 meter boven zeeniveau. Voor aanbestedingsprojecten in gebieden boven de 2000 meter moet de uitrusting overeenkomstig worden verminderd voor gebruik, en de relevante vereisten moeten duidelijk worden gespecificeerd in het aanbestedingscontract.
Omstandigheden op de installatielocatie: De schakelapparatuur moet worden geïnstalleerd op locaties die vrij zijn van brandgevaar, explosierisico's, zwaar stof, chemische corrosie en ernstige trillingen of schokken. Aanbestedende partijen moeten vóór levering bevestigen dat de omgeving ter plaatse aan de bovenstaande eisen voldoet om de levensduur en betrouwbaarheid van de apparatuur te garanderen.
Onderhandeling over speciale omgevingen: Als de daadwerkelijke gebruiksomgeving van het inkoopproject niet aan de bovengenoemde vereisten voldoet, zal de kopende partij onmiddellijk communiceren en onderhandelen met Welcome (Wenzhou) Electric Co., Ltd. om op maat gemaakte oplossingen te formuleren (zoals speciale materiaalupgrades of structurele verbeteringen) om naleving van de operationele behoeften van het project te garanderen.

Belangrijkste technische parameters

Opmerking: Voor de oplossing voor bedrading aan de achterzijde wordt een kastdiepte van 1000 mm aanbevolen.

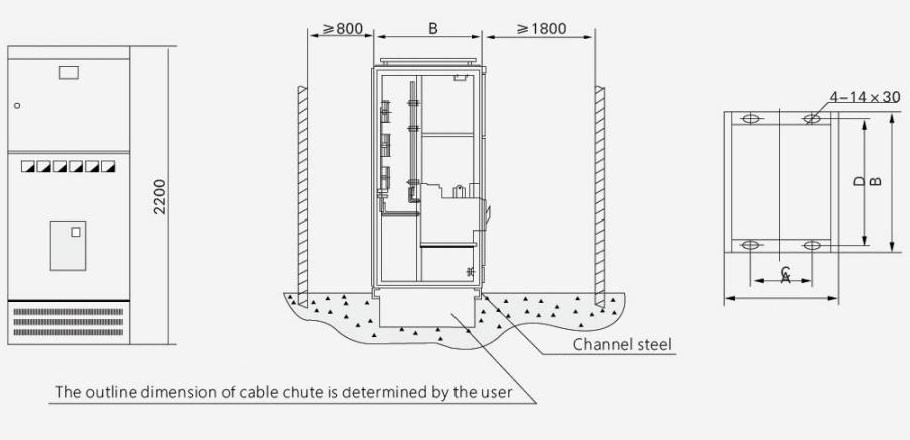

Installatieschema

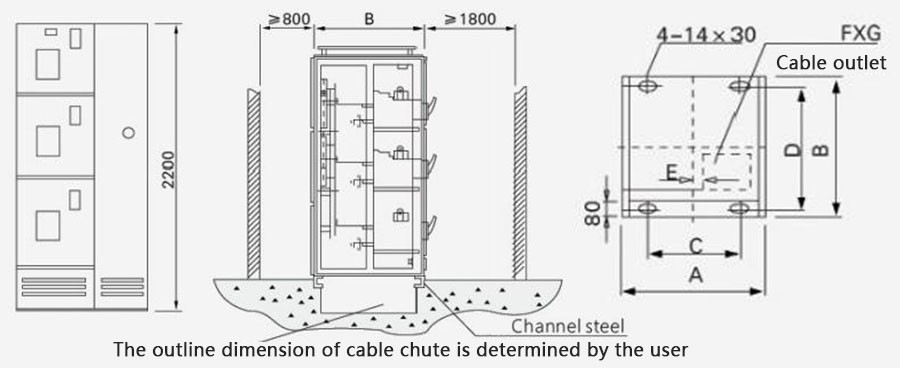

FIG 2 Installatieschema pc-kast

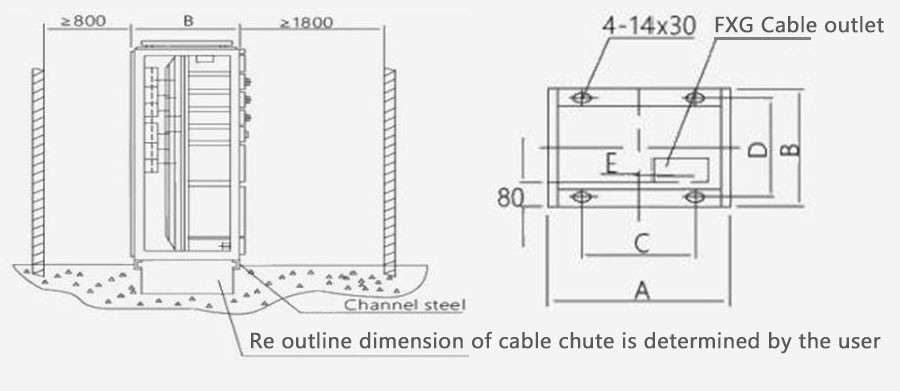

3 Installatieschema MCC-kast
