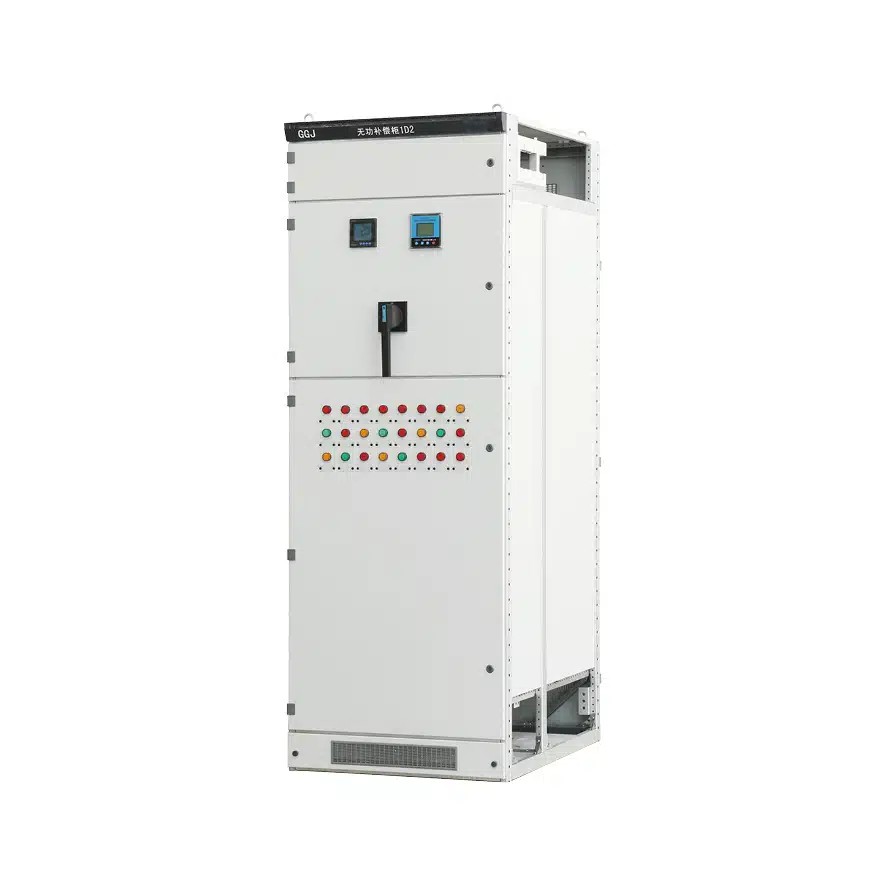

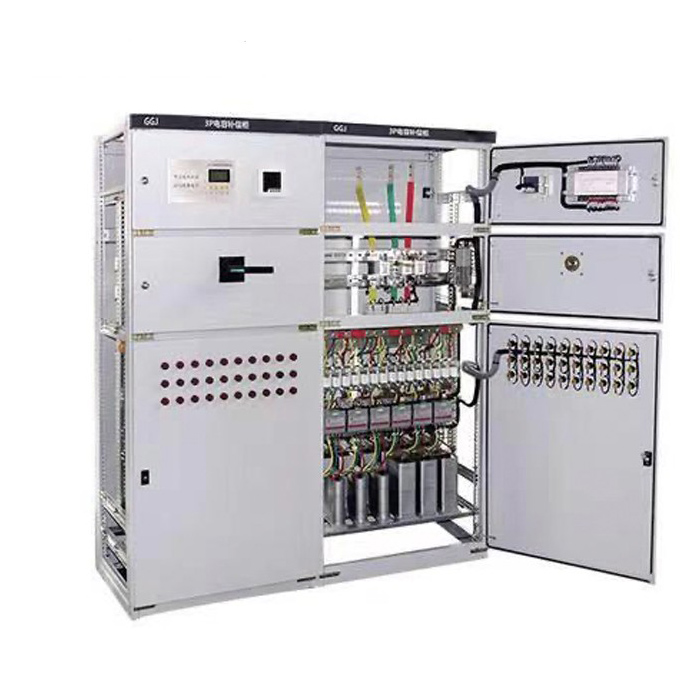

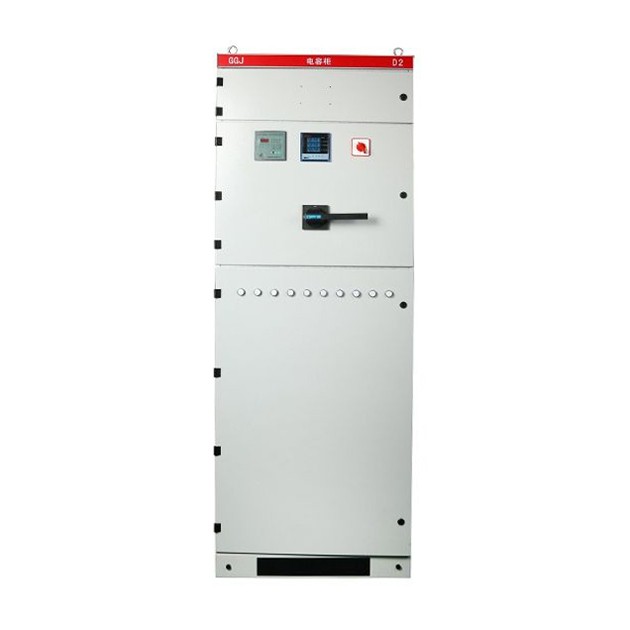

GGJ Laagspanningscombinatieschakelapparatuur

Als professionele fabrikant in China wil de Comewill-fabriek u hoogwaardige GGJ laagspanningscombinatieschakelaars leveren, die de arbeidsfactor effectief verhogen, reactief vermogensverlies verminderen en de kwaliteit van de stroomvoorziening verbeteren. Het wordt bestuurd door een intelligente controller en biedt volledige functionaliteit en betrouwbare prestaties met automatische compensatie, waardoor de arbeidsfactor kan worden verhoogd tot boven de 0,9.

De laagspanningscombinatieschakelaar van GGJ biedt realtime weergave van de netvermogensfactor, die zowel achterblijvende (0,00-0,99) als leidende (0,00-0,99) bereiken omvat. Het is uitgerust met uitgebreide beveiligingsfuncties tegen overspanning, overmatige harmonischen, overcompensatie, systeemfouten, faseverlies, overbelasting en meer. Het behoudt ingestelde parameters, zelfs tijdens stroomuitval, en hervat automatisch de werking zodra het elektriciteitsnet zich stabiliseert; er is geen personeel ter plaatse nodig.

Gebaseerd op de netbelastingsbalans ondersteunt GGJ laagspanningscombinatieschakelapparatuur fase-voor-fase compensatie of gemengde compensatiemodi. Met een sterk anti-interferentievermogen is hij bestand tegen interferentiepulsen met een amplitude van 2000 V, rechtstreeks van het elektriciteitsnet, en overtreft daarmee de nationale industrienormen. Elk uur meet en registreert het apparaat de driefasige spanning, stroom, frequentie, actief vermogen, reactief vermogen, arbeidsfactor, actieve energie, reactieve energie aan de laagspanningszijde van de transformator, evenals de totale spannings-/stroomvervormingspercentages en de 2e tot 25e harmonische inhoud. Uitgerust met RS-232- en RS-485-interfaces, maakt het gegevenstranscriptie via draagbare computers mogelijk.

Via communicatie op afstand wordt draadloze meteruitlezing, het testen van apparaten, parameterconfiguratie en toegang tot realtime en opgenomen gegevens mogelijk. De ingebouwde data-analysefunctie ondersteunt de verwerking, statistieken en bevraging van operationele belastingsgegevens. Het evalueert de kwaliteit van de voeding uitvoerig door het berekenen van de spanningskwalificatiegraad, de belastingsgraad, de betrouwbaarheidsgraad en de maximale belastingsgraad. Gebruikers kunnen de arbeidsfactor, actief vermogen en reactief vermogen voor verschillende tijdsperioden controleren, curven genereren voor fasespanning, stroom, arbeidsfactor, enz., en uitgebreide analyse- en statistische rapporten afdrukken.

Normen afdwingen

IEC439: 《Laagspanningsschakelapparatuur en besturingsapparatuur》
GB7251: 《Laagspanningsschakelaars》

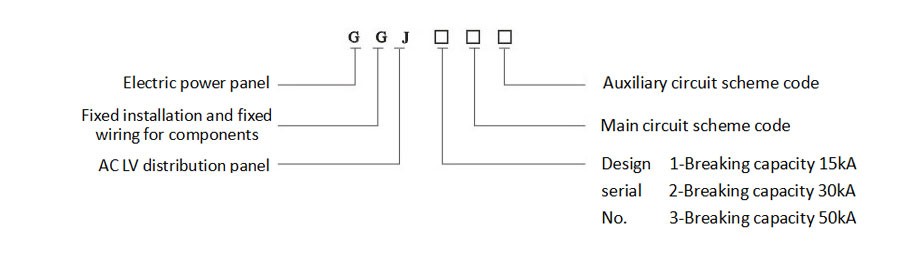

Type beschrijving

Normale staat van onderhoud

1.De omgevingsluchttemperatuur mag niet hoger zijn dan +40℃ of lager dan -5℃, en de gemiddelde temperatuur over 24 uur mag niet hoger zijn dan +35℃. Als deze temperatuurlimieten worden overschreden, moet u de werkingscapaciteit van het apparaat verlagen op basis van de werkelijke omstandigheden.
2. Deze GGJ laagspanningscombinatieschakelaar is uitsluitend ontworpen voor gebruik binnenshuis en de hoogte van de installatielocatie mag de 2000 meter niet overschrijden.
3. Wanneer de maximale temperatuur +40℃ bereikt, moet de relatieve vochtigheid van de omgevingslucht onder de 50% blijven. Bij lagere temperaturen is een hogere luchtvochtigheid acceptabel, bijvoorbeeld 90% bij +20℃. Houd ook rekening met incidentele condensatie die kan ontstaan ​​als gevolg van temperatuurschommelingen.
4. Tijdens de installatie mag de kanteling van het apparaat ten opzichte van het verticale vlak niet meer dan 5° bedragen en moet de hele rij kasten relatief waterpas zijn. Het is belangrijk om het apparaat te installeren op een locatie die vrij is van ernstige trillingen en schokken, waar elektrische componenten niet worden blootgesteld aan overmatige corrosie.

Kracht

1. Ter overwegingen bij aanschaf: De GGJ laagspanningscombinatieschakelaar van Welcome (Wenzhou) Electric Co., Ltd. wordt geleverd met meerdere ventilatiesleuven aan zowel de boven- als onderkant van de kast. Dit ontwerp creëert een natuurlijke luchtstroom van onder naar boven in de afgesloten kast, waardoor uitdagingen op het gebied van warmteafvoer effectief worden aangepakt voor een betrouwbare werking.
2. De instrumentendeur van de schakelkast, uitgerust met elektrische componenten, en de interne montageonderdelen vormen een compleet aardingsbeschermingscircuit, waardoor te allen tijde een consistente aardingscontinuïteit wordt gegarandeerd.
3. We plaatsen de hoofdrails bovenaan de achterkant van de kast, gecombineerd met AMJ-type railklemmen gemaakt van zeer sterke onverzadigde polyester DMC/SMC-materialen. Deze klemmen leveren uitzonderlijke mechanische sterkte en isolatieprestaties, terwijl de verwijderbare bovenafdekking van de kast de montage en aanpassing van de hoofdrails ter plaatse vereenvoudigt.
4. De kast is voorzien van een elektrostatische poedercoating voor een sterke hechting, en alle interne componenten ondergaan galvanisatie- en passivatiebehandelingen. Dit verbetert de ‘drie-proof’-mogelijkheden van de schakelapparatuur: vochtbestendigheid, stofbestendigheid en corrosiebestendigheid, waardoor de levensduur ervan in diverse omgevingen wordt verlengd.
5. Om aan verschillende projectbehoeften te voldoen, ondersteunt de GGJ laagspanningscombinatieschakelaar meerdere opties voor kabelinvoer (boveninvoer, onderinvoer en achterinvoer) en biedt zo een flexibele installatie voor inkoopprojecten.

Bestelinstructies

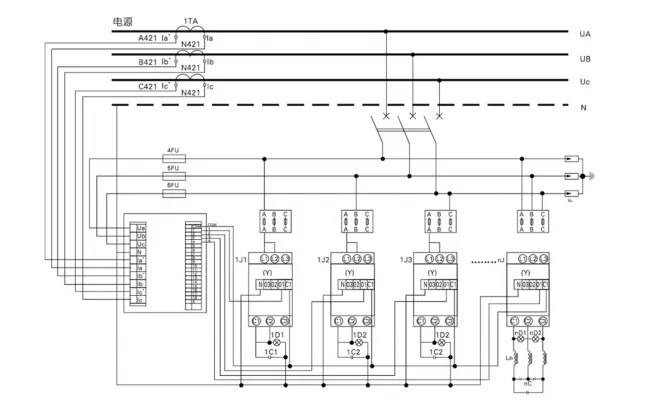

◇ Hoofdschakelschema;
◇ Compensatiecapaciteit en compensatiemethode;
◇ Als het niet voldoet aan de normale bedrijfsomstandigheden van het product, moet dit vooraf worden gespecificeerd.
