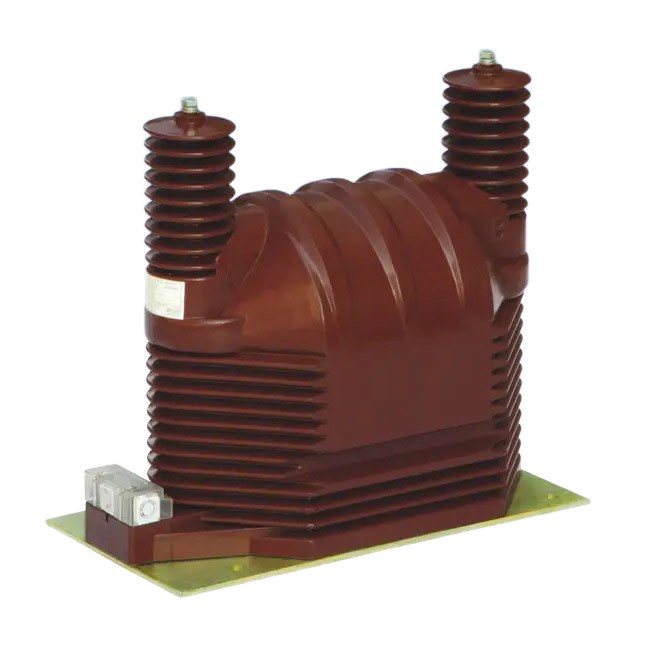

De hoogwaardige JDZ9-35Q-spanningstransformatoren, gemaakt door Comewill, een professionele fabrikant in China, zijn gebouwd met isolatiemateriaal van de bovenste plank en hebben een compact maar stoer ontwerp. Dat betekent dat ze mechanisch goed standhouden en solide elektrische isolatie bieden, zonder dat dit ten koste gaat van de duurzaamheid. Elk model heeft ook zijn eigen specialiteit: de JDZ9-35Q gaat als een professional om met vocht en is dus perfect voor vochtige of natte plekken. De JDZ9-35G daarentegen wordt geleverd met een sterke overspanningsbeveiliging – beschermt uw elektrische systeem tegen plotselinge spanningspieken.
Of u nu JDZ9-35Q-spanningstransformatoren gebruikt in onderstations, industriële installaties of stroomdistributienetwerken, beide modellen leveren consistente, nauwkeurige spanningsmetingen op de lange termijn. Ze klaren niet alleen de klus, ze maken uw elektrische systeem veiliger en efficiënter.
Nominale spanning: 35 kV (primaire zijde)
Nominale transformatieverhouding: 35.000/100 V (sommige modellen ondersteunen configuratie met meerdere wikkelingen)
Nauwkeurigheidsniveau: 0,2, 0,5, 1,0, 3,0, 6P (sommige modellen ondersteunen combinatieniveau, zoals 0,2/0,5/6P)
Nominaal isolatieniveau: 40,5/95/200 kV (sommige modellen zijn 42/95/185 kV)
Maximaal vermogen: 1000 VA (sommige modellen kunnen tot 2000 VA bereiken)
Volledig gesloten epoxyharsgietstuk, bestand tegen vervuiling en vocht, geschikt voor tropische gebieden.
Bodemplaatinstallatie, compact formaat, ondersteunt installatie in elke richting.
De secundaire uitgangsklemmenkast kan draden in meerdere richtingen leiden en heeft een antidiefstalontwerp.
Energiemeting, spanningsbewaking en relaisbeveiliging in het voedingssysteem.
De JDZ9-35Q-spanningstransformator kan ook worden geïnstalleerd in het KYN-35-type en andere hoogspanningsschakelapparatuur.

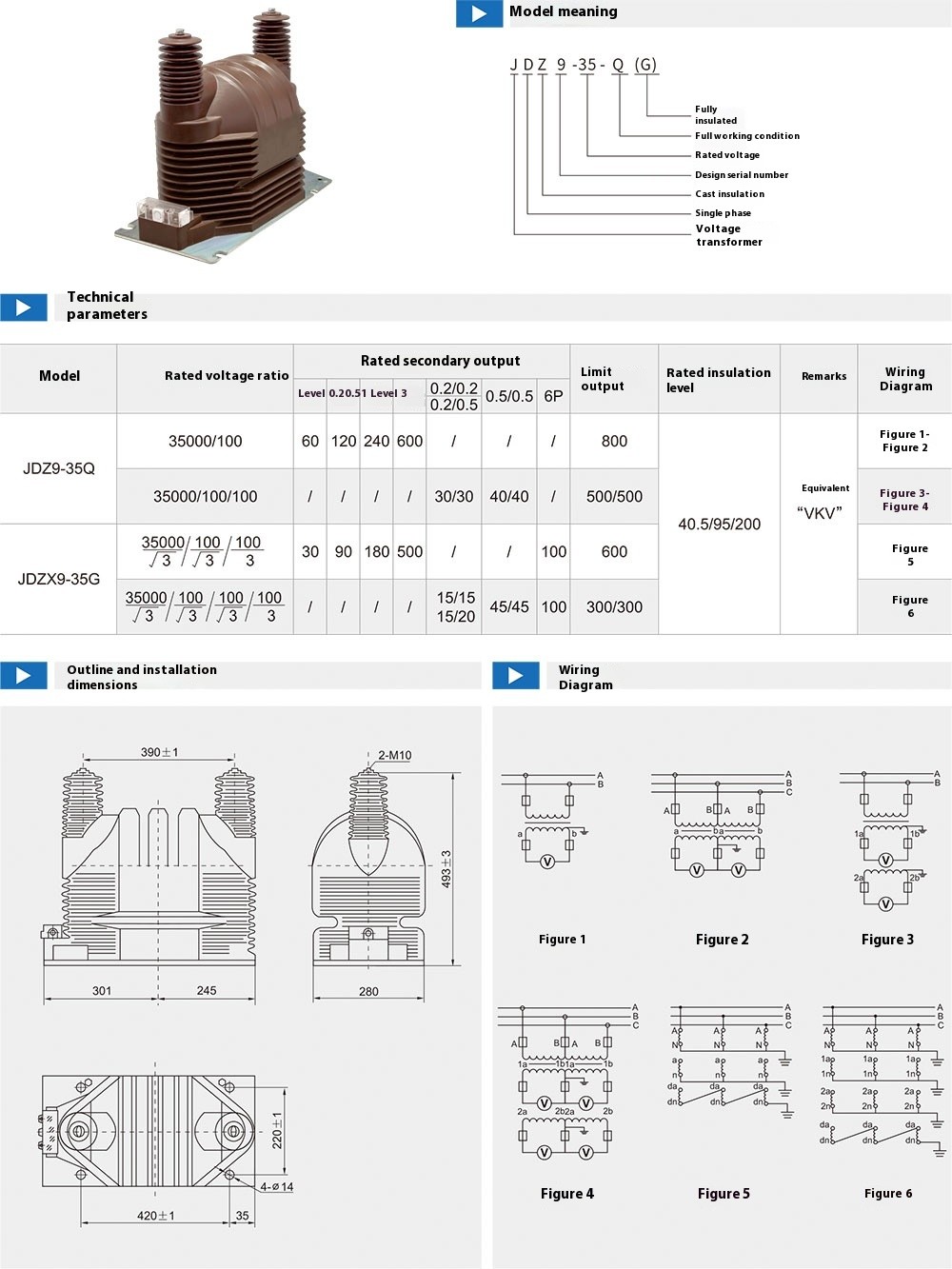

| Type | spanningsverhouding (kV) | Nominaal secundair vermogen (VA) | Maximaal vermogen (VA) | maximaal isolatieniveau (kV) | Bedradingsschema | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figuur 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figuur 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figuur 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figuur 6 | ||
