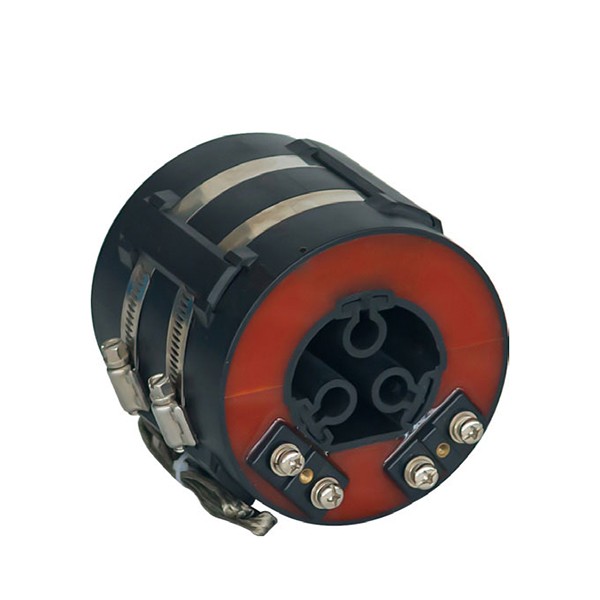

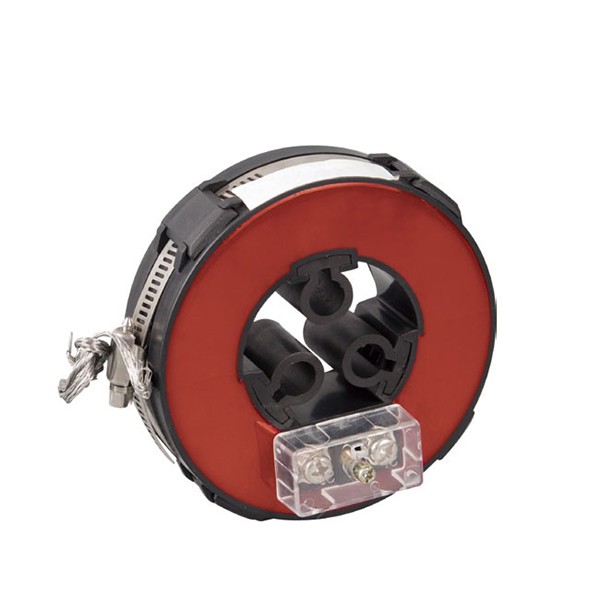

LMZK-10 Stroomtransformator

Comewill, als toonaangevende Chinese fabrikant en leverancier, levert u de LMZK-10-stroomtransformator, die kernvoordelen biedt, waaronder een compact formaat, een afneembare kern voor eenvoudige installatie en uiterst nauwkeurige metingen met geïmporteerd siliciumstaal. Het is speciaal ontworpen voor compacte schakelapparatuur van 10 kV.

Deze LMZK-10-stroomtransformator heeft kernvoordelen zoals klein formaat, lichtgewicht, schakelbaar en eenvoudige installatie, en is breed geschikt voor de aanschafbehoeften van compacte, volledig geïsoleerde ringnetwerkschakelapparatuur. Het is met name geschikt om te combineren met externe eindapparatuur zoals RTU en FTU om een ​​bemonsteringseenheid te vormen, waardoor een uitgebreide oplossing en gegevensondersteuning voor het hele systeem wordt geboden. Na aanschaf en installatie is het niet nodig om de originele bedrading te wijzigen. Het kan direct op de aangesloten inkomende en uitgaande kabels worden geïnstalleerd, waardoor de bediening eenvoudig en snel is en de kosten van de technische installatie aanzienlijk worden verlaagd. Momenteel wordt het op grote schaal gebruikt in compacte, volledig geïsoleerde ringnetwerkschakelapparatuurseries zoals SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, enz., en is het ook geschikt voor de aanschaf en ondersteunende behoeften van gecombineerde onderstations, kabelverdeelkasten en andere apparatuur.

Wat kernmaterialen en -processen betreft, maakt de LMZK-10-stroomtransformator gebruik van hoogwaardige geïmporteerde siliciumstaalplaten met hoge permeabiliteit als magnetische materialen, die de kenmerken hebben van afneembare ijzeren kernen en lage magnetische circuitverliezen. De hars wordt vacuüm gegoten in een vlamvertragende plastic omhulsel, met uitstekende vochtbestendigheid, stabiele prestaties en geen behoefte aan later onderhoud, wat voldoet aan de kosteneffectiviteitseisen voor langdurig gebruik. Klem tijdens de installatie de twee halfronde ringen op de fasegescheiden kabel en zet ze vast met klemmen zodat ze naadloos aansluiten op de kabel, waardoor een mooi en gecoördineerd uiterlijk ontstaat. Het product is geschikt voor het aanschafscenario van 10KV-kabels met specificaties variërend van 35 mm² tot 400 mm². De klem is gemaakt van hoogwaardig roestvrij staal, dat stevig en betrouwbaar is. Er wordt geen wervelstroom gegenereerd tijdens het gebruik, waardoor een veilige werking van de apparatuur wordt gegarandeerd.

Technische eisen voor werk- en installatieomgeving-LMZK-10 stroomtransformator

De arbeidsfactor aan de belastingzijde moet voldoen aan COS φ=0,8 (vertoont hysteresiskarakteristieken).
De nominale secundaire stroom kan worden geselecteerd uit 5A- of 1A-specificaties om aan de behoeften van verschillende voedingssystemen te voldoen.
Omgevingstemperatuurbereik: de ondergrens is -5 ℃, de bovengrens is 40 ℃ en de dagelijkse gemiddelde temperatuur mag niet hoger zijn dan 30 ℃.
De nominale werkfrequentie ondersteunt twee algemene standaarden: 50 Hz of 60 Hz.
De installatiehoogte van de apparatuur moet worden gecontroleerd op 1000 meter of lager.
Het vervuilingsniveau voldoet aan de Level II-norm en is geschikt voor conventionele industriële omgevingen.

De productie en inspectie van het product volgen strikt de nationale normen GB20840.1 en GB20840.2.

TECHNISCHE GEGEVENS

LMZK1

LMZK2

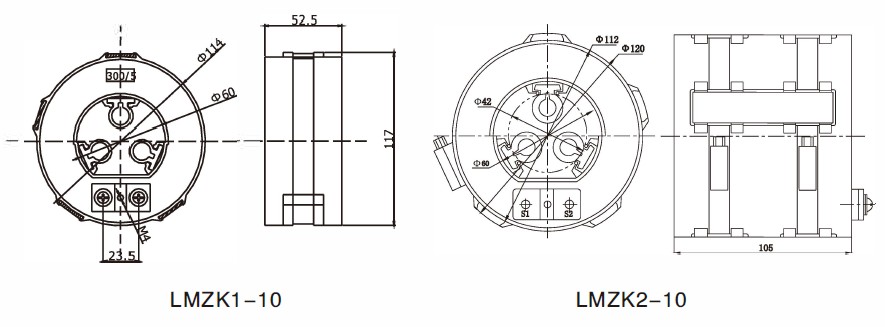

Overzichtsdimensie
